STEM-EDS 원소 맵에서 밝게 나타나는 영역이 반드시 해당 원소의 농도가 높은 곳이라고 볼 수 없습니다. 제가 처음 반도체 단면 시료를 분석했을 때 이 사실을 몰랐고, 그 결과 꽤 황당한 해석을 내놓을 뻔했습니다. 원소 맵은 강력한 도구이지만, 맵이 만들어지는 과정에서 생기는 오차를 이해하지 못하면 이미지가 주는 직관에 속기 쉽습니다.
측정 오차: 맵이 실제와 달라지는 이유
STEM-EDS 맵에서 원소 신호가 실제 위치보다 넓게 퍼져 보이는 현상을 X선 비국재화(X-ray delocalization)라고 부릅니다. 여기서 비국재화란, 전자빔이 특정 원자 위치에 집중되더라도 발생한 X선이 인접 영역에서 검출되는 것처럼 나타나는 현상입니다. 쉽게 말해, 빔은 한 점에 맞았는데 신호는 그 주변까지 번져 나오는 셈입니다.
Spurgeon 등의 연구(출처: Microscopy and Microanalysis, 2017)에서는 실제로 계면이 매우 급격하게 바뀌는 산화물 계면 시료를 분석했을 때, 원소 맵에서 계면이 실제보다 훨씬 넓게 나타난다는 점을 정량적으로 보여주었습니다. 제가 직접 비슷한 시료를 다뤄봤을 때도 이 현상을 체감했는데, 처음에는 계면에서 원소가 실제로 확산된 것인지 아니면 맵의 오차인지 구별하기가 쉽지 않았습니다.
시료 두께도 무시할 수 없는 변수입니다. 두꺼운 시료일수록 전자빔이 내부에서 산란되는 경로가 길어지고, 이 과정에서 X선 신호가 더 넓은 영역에서 발생합니다. 여기에 전자 채널링(electron channeling) 효과까지 더해집니다. 전자 채널링이란 결정질 시료에서 전자빔이 원자 기둥을 따라 집중되거나 분산되는 현상으로, 시료의 결정 방향이 조금만 바뀌어도 같은 원소에서 나오는 X선 세기가 눈에 띄게 달라질 수 있습니다.
또한 여러 프레임을 합산해서 원소 맵을 만들 때, 프레임 간 시료 드리프트(specimen drift)가 제대로 보정되지 않으면 원소 신호가 이동 방향으로 번져 보입니다. 시료 드리프트란 긴 노출 시간 동안 시료가 조금씩 이동하는 현상으로, 이를 보정하지 않으면 선명해야 할 계면이 흐릿하게 나타납니다. 이 문제는 단일 프레임 고속 스캔 방식으로 어느 정도 줄일 수 있다는 연구 결과도 있습니다(출처: Ultramicroscopy, Lu et al., 2018).
- X선 비국재화: 발생 위치와 검출 위치가 어긋나 원소 신호가 넓어 보이는 현상
- 시료 두께 증가: 전자 산란 경로가 길어져 공간 분해능이 저하됨
- 전자 채널링: 결정 방향에 따라 X선 세기가 달라져 정량 오차 발생
- 시료 드리프트: 프레임 합산 과정에서 계면 신호를 흐리게 만드는 주요 원인
원소 분포와 정량 해석: 보이는 것과 실제 사이
원소 맵에서 특정 영역이 밝게 나타난다고 해서 그 원소의 농도가 정확히 얼마인지는 맵만 봐서는 알 수 없습니다. 저는 이 점을 깨닫는 데 꽤 시간이 걸렸습니다. Lugg 등의 연구에서는 EDS 맵이 원소 존재 여부를 보여주는 것과, 원자 농도를 실제로 정량하는 것은 완전히 다른 문제라는 점을 명확히 지적합니다. X선 계수 통계(X-ray count statistics), 즉 검출된 X선의 수가 충분하지 않으면 신호 대 잡음비가 낮아져 실제로 원소가 없는 위치에서도 신호가 있는 것처럼 보일 수 있습니다.
제가 직접 써봤는데, 노이즈가 심한 맵을 보기 좋게 만들려고 평활화(smoothing) 처리를 하면 이미지는 훨씬 깔끔해지지만 그 과정에서 미세한 조성 변화가 뭉개질 수 있습니다. 솔직히 이건 예상 밖이었습니다. 처음에는 평활화가 단순히 노이즈만 제거한다고 생각했는데, 실제로는 진짜 신호까지 약화시킬 수 있었습니다. 보기 좋은 이미지가 곧 정확한 이미지라는 생각은 STEM-EDS 분석에서는 특히 경계해야 합니다.

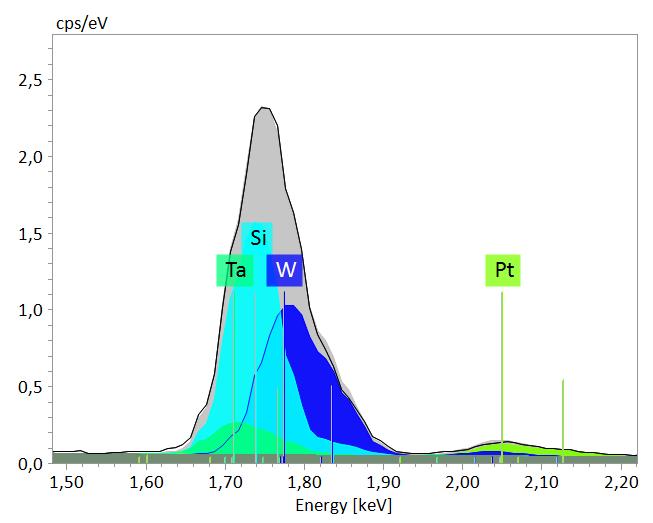

X선 피크 중첩 문제도 실무에서 자주 마주칩니다. 에너지 분산형 분광법(EDS, Energy Dispersive Spectroscopy)에서는 서로 가까운 에너지 값에 위치한 원소들의 특성 X선 피크가 겹쳐서 한 원소의 신호가 다른 원소의 신호인 것처럼 나타나는 경우가 생깁니다. 예를 들어 반도체 공정에서 자주 등장하는 Ti와 N의 피크는 에너지 값이 가까워 겹침 현상이 발생하기 쉽고, 이를 제대로 처리하지 않으면 원소가 존재하지 않는 위치에 신호가 생겨납니다.
제 경험상 이 문제는 HAADF-STEM 이미지와 원소 맵을 함께 비교하면 어느 정도 걸러낼 수 있습니다. HAADF-STEM이란 고각 환형 암시야 주사투과전자현미경(High-Angle Annular Dark-Field STEM)으로, 원자 번호가 클수록 밝게 나타나는 Z-콘트라스트 이미지를 제공합니다. 이 이미지에서 밝은 원자 기둥 위치와 EDS 원소 맵의 신호 위치가 일치하는지 확인하는 작업은 해석 신뢰도를 크게 높여줍니다. ~라고 생각하는 분들도 있는데, 저는 이 교차 검증 없이 원소 맵 하나만 가지고 결론을 내리는 것은 위험하다고 봅니다. 특히 반도체 단면처럼 얇은 다층 구조를 다룰 때는 더욱 그렇습니다.
자주 묻는 질문
Q. STEM-EDS 원소 맵에서 계면이 흐릿하게 나오면 원소가 확산된 건가요?
A. 꼭 그렇게 단정하기 어렵습니다. X선 비국재화, 시료 두께, 시료 드리프트 같은 측정 조건 자체가 계면을 실제보다 넓어 보이게 만들 수 있습니다. 원소 확산 여부를 판단하려면 HAADF-STEM 이미지와 비교하고, 가능하면 다른 분석 기법의 결과도 함께 확인하는 편이 합리적입니다.
Q. EDS 맵 노이즈를 줄이려고 평활화 처리를 해도 되나요?
A. 이미지를 보기 좋게 만드는 데는 효과적이지만, 과도한 평활화는 실제 조성 변화를 약화시키거나 왜곡할 수 있습니다. 평활화를 적용했다면 처리 전 원본 데이터와 반드시 비교해서 어떤 신호가 사라졌는지 확인하는 과정이 필요합니다. ~라는 의견도 있지만, 실제로 써보니 처리 전후 비교를 생략하면 나중에 해석에서 문제가 생기는 경우가 있었습니다.
Q. 전자 채널링이 EDS 결과에 실제로 큰 영향을 미치나요?
A. 결정질 시료에서는 무시하기 어려운 수준입니다. 시료의 결정 방향이 조금만 달라져도 같은 위치에서 검출되는 X선 세기가 눈에 띄게 달라질 수 있어, 정량 분석 결과에 오차를 만들어냅니다. 이 때문에 동일 시료를 서로 다른 기울기 조건에서 반복 측정해 결과가 재현되는지 확인하는 방법을 권장하는 시각도 있습니다.
Q. X선 피크가 겹치는 문제는 어떻게 해결하나요?
A. 피크 피팅(peak fitting) 소프트웨어를 이용해 겹친 피크를 수학적으로 분리하는 방법을 일반적으로 사용합니다. 다만 피팅 결과가 항상 완벽하지는 않으므로, 피팅 후에도 원본 스펙트럼을 직접 확인해 피크 분리가 적절하게 이루어졌는지 검토하는 것이 중요합니다.
결론
STEM-EDS 원소 맵은 미세 영역의 화학적 정보를 직관적으로 보여주는 강력한 도구임은 분명합니다. 하지만 제 경험상 이 이미지를 있는 그대로 받아들이는 순간 오판이 시작됩니다. X선 비국재화, 시료 두께, 전자 채널링, 시료 드리프트, 피크 중첩이라는 다섯 가지 변수가 동시에 작용하고 있다는 점을 염두에 두지 않으면, 맵이 만들어내는 시각적 인상에 끌려가게 됩니다.
정리하면, 원소 맵 하나로 결론을 내리기보다 HAADF-STEM 이미지와의 비교, 원본 EDS 스펙트럼 확인, 필요시 재현성 검증까지 단계적으로 검토하는 습관이 분석의 신뢰도를 높이는 가장 확실한 방법이라고 생각합니다. 분석 목적과 요구 정밀도에 따라 검증 수준은 조절할 수 있지만, 맵의 한계를 인식하고 있는 상태에서 해석하는 것과 그렇지 않은 것은 결과의 질에서 큰 차이를 만들어냅니다.
참고: Spurgeon et al. (2017) · Microscopy and Microanalysis / Lugg et al. (2015) · Ultramicroscopy / Lu et al. (2018) · Ultramicroscopy / Tsuneta et al. (2002) · Journal of Electron Microscopy
