전자현미경으로 배터리 소재를 관찰하다 보면 "이미지가 선명할수록 좋은 분석"이라는 생각이 자연스럽게 생깁니다. 저도 처음엔 그렇게 믿었습니다. 그런데 실제로 분석을 반복하다 보니, 선명한 이미지보다 훨씬 중요한 것들이 있었습니다. 어떤 장비를 어떤 조건에서 쓰느냐, 그리고 그 결과를 얼마나 신중하게 해석하느냐가 결국 분석의 신뢰도를 결정한다는 걸 깨달았습니다.

SEM과 TEM, 쓰임새가 다르다는 걸 직접 겪고 알았습니다

일반적으로 SEM은 표면을, TEM은 내부를 본다고 알려져 있습니다. 맞는 말이긴 한데, 제 경험상 이 구분이 생각보다 훨씬 중요하게 작동합니다. SEM(주사전자현미경, Scanning Electron Microscopy)은 전자빔을 시료 표면에 훑으면서 방출되는 신호를 이미지로 만드는 장비입니다. 쉽게 말해 입자의 생김새, 전극 위에서 입자들이 어떻게 분포하고 있는지를 비교적 빠르게 확인하는 데 강합니다.

반면 TEM(투과전자현미경, Transmission Electron Microscopy)은 전자빔이 얇게 준비된 시료를 투과하면서 만들어지는 이미지를 활용합니다. 덕분에 입자 내부의 결정 구조나 나노미터 수준의 계면을 볼 수 있습니다. 제가 처음 TEM으로 양극재 입자 단면을 봤을 때, SEM에서는 멀쩡해 보이던 입자 내부에 미세한 균열이 있다는 걸 확인했습니다. 그때 "역시 목적에 맞게 장비를 골라야 한다"는 걸 실감했습니다.

두 장비의 특성을 정리하면 이렇습니다.

• SEM: 넓은 영역의 표면 형태와 입자 분포 확인에 적합, 시료 준비가 상대적으로 간단
• TEM: 결정 구조, 격자 결함, 나노미터 단위 계면층 분석에 강점, 수십 나노미터 이하의 얇은 시료 필요
• FIB-SEM(집속이온빔-주사전자현미경): 단면 가공과 3D 구조 재구성에 활용, 전극 내부의 공극·균열 분포를 입체적으로 파악 가능
• STEM(주사투과전자현미경): TEM의 일종으로, 원자 단위 분해능에서 원소 분포를 EDS와 함께 분석할 때 특히 유용

배터리 소재 분석에서 SEM과 TEM이 서로 다른 정보를 준다는 점은 여러 연구에서도 확인됩니다(출처: Wu et al., Sustainable Energy & Fuels, 2019). 저는 이 두 장비를 상호 보완적으로 활용해야 한다는 입장입니다. SEM에서 먼저 전체 그림을 잡고, 그다음 TEM으로 관심 영역을 집중 분석하는 순서가 실질적으로 가장 효율적이었습니다.

요약: SEM과 TEM은 분석 목적이 다르고, 두 장비를 순서에 맞게 조합해야 배터리 소재의 전체 그림과 나노 단위 세부 정보를 모두 얻을 수 있습니다.

시료 준비가 분석 결과를 이미 결정짓는다

솔직히 이건 예상 밖이었습니다. 처음에는 "장비 조건을 잘 맞추면 된다"고 생각했는데, 실제로는 시료 준비 단계에서 이미 분석 결과의 신뢰도가 상당 부분 결정되는 경우가 많았습니다. 배터리 소재는 일반 금속 소재와 달리 공기 중 수분이나 산소에 민감한 것들이 많습니다. 특히 리튬 금속이나 SEI(고체전해질 계면층, Solid Electrolyte Interphase) 같은 얇은 계면층은 시료를 꺼내는 순간부터 변질이 시작될 수 있습니다. SEI란 전해질과 전극 사이에 자연스럽게 형성되는 수 나노미터 두께의 층으로, 배터리 수명과 안전성에 직결되는 핵심 구조입니다.

FIB(집속이온빔, Focused Ion Beam)로 TEM용 박막 시료를 가공할 때도 주의가 필요합니다. 이온빔 가공 과정에서 발생하는 열이나 이온 충격이 시료 표면에 손상층을 만들 수 있고, 이것이 이미지에서 마치 원래 있던 결함처럼 보이는 경우가 있었습니다. 제 경험상 이건 분석 보고서에서도 자주 간과되는 부분입니다.

cryo-EM(저온 전자현미경) 기법은 이런 한계를 극복하기 위한 접근 중 하나입니다. cryo-EM이란 시료를 극저온 상태(-170℃ 이하)로 급속 냉각시켜 관찰 중 구조 변화를 최소화하는 방법으로, SEI나 리튬 덴드라이트처럼 민감한 구조를 비교적 원래 상태에 가깝게 볼 수 있다는 점에서 최근 배터리 연구에서 주목받고 있습니다(출처: Shen et al., Nano Energy, 2025). 하지만 cryo-EM도 시료 이동 과정의 오염이나 냉각 속도 제어 같은 변수가 있어서, 완벽한 해결책이라기보다는 또 하나의 신중한 선택지라고 저는 보고 있습니다.

요약: 배터리 소재 분석의 신뢰도는 장비 조건만큼이나 시료 준비 과정에서 이미 결정되며, SEI나 리튬 금속처럼 민감한 소재일수록 이 단계의 관리가 더욱 중요합니다.

이미지 하나로 성능 저하 원인을 단정하면 안 된다

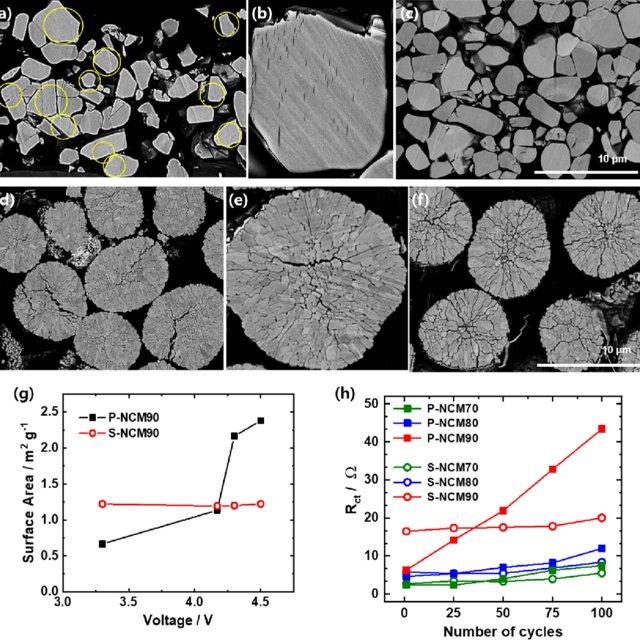

전자현미경 이미지에서 균열이나 계면층이 보이면 "이게 성능 저하 원인"이라고 바로 연결하고 싶어집니다. 저도 초반에 그런 실수를 했습니다. 그런데 생각해보면, 전극은 수백만 개 이상의 입자로 이루어져 있고, 현미경으로 볼 수 있는 범위는 그중 극히 일부에 불과합니다. 특정 위치에서 관찰한 균열이 전극 전체를 대표한다고 보기 어려운 이유가 여기 있습니다.

EDS(에너지 분산형 X선 분광법, Energy Dispersive X-ray Spectroscopy)로 특정 원소가 검출됐다는 사실만으로 그 원소가 어떤 화합물로 존재하는지는 알 수 없습니다. EDS란 전자빔이 시료에 닿을 때 방출되는 X선을 분석해 어떤 원소가 어디에 있는지 파악하는 기법입니다. 원소의 분포는 알 수 있지만, 그 원소의 화학 결합 상태나 산화수까지 파악하려면 EELS(전자에너지손실분광법, Electron Energy Loss Spectroscopy)가 필요합니다. EELS란 전자빔이 시료를 통과하면서 잃은 에너지를 분석해 원소의 화학적 상태와 전자 구조를 훨씬 세밀하게 파악하는 기법으로, 배터리 소재의 전이금속 산화 상태 변화를 추적하는 데 특히 강점이 있습니다.

제가 직접 분석하면서 느낀 건, TEM 이미지와 전기화학 측정 데이터를 같이 놓고 봐야 비로소 의미 있는 해석이 나온다는 점입니다. 이미지에서 보이는 계면층이 실제로 저항을 높이는 원인인지, 아니면 오히려 보호막 역할을 하는지는 임피던스 분석이나 용량 변화 데이터를 함께 봐야 판단할 수 있었습니다. 전자현미경 분석은 강력한 도구지만, 단독으로 쓰기보다 다른 분석 결과와 교차 검증할 때 진짜 가치가 나온다고 생각합니다.

요약: 전자현미경 이미지 하나로 성능 저하 원인을 단정 짓기보다, EDS·EELS·전기화학 측정 등 다양한 분석 결과를 교차 검증해야 신뢰할 수 있는 해석이 나옵니다.

자주 묻는 질문

Q. SEM이랑 TEM 중에 배터리 분석에는 뭐가 더 좋나요?

A. 어느 쪽이 더 낫다고 단정하기 어렵습니다. SEM은 전극 표면의 입자 형태와 분포를 넓은 범위에서 빠르게 확인할 때 유리하고, TEM은 입자 내부의 결정 구조나 수 나노미터 두께의 계면층을 정밀하게 볼 때 쓰입니다. 제 경험상 SEM으로 전체 그림을 먼저 잡고, 그다음 TEM으로 관심 영역을 집중 분석하는 방식이 가장 효율적이었습니다.

Q. SEI가 배터리 성능에 왜 중요한가요?

A. SEI(고체전해질 계면층)는 전해질과 음극 사이에 자연 형성되는 수 나노미터 두께의 층으로, 이 층이 안정적으로 형성될수록 전해질 분해를 막고 리튬이온의 이동을 원활하게 해 배터리 수명과 안전성에 직결됩니다. 일반적으로 SEI가 두꺼울수록 나쁘다고 알려져 있지만, 실제로는 두께보다 화학적 조성과 균일성이 성능에 더 큰 영향을 준다는 연구 결과들이 있습니다.

Q. 전자빔이 배터리 시료를 손상시킬 수 있나요?

A. 네, 실제로 발생할 수 있는 문제입니다. 특히 SEI나 리튬 금속처럼 전자빔에 민감한 소재는 관찰 중에 구조가 변하거나 화학적 상태가 달라질 수 있습니다. 그래서 전자빔 조사 시간과 강도를 최소화하거나, cryo-EM처럼 저온에서 관찰하는 방식을 활용해 이 문제를 줄이려는 시도가 이루어지고 있습니다.

Q. EDS와 EELS 중 어느 걸 써야 하나요?

A. 두 기법은 목적이 다릅니다. EDS는 어떤 원소가 어디에 분포하는지를 빠르게 파악할 때 적합하고, EELS는 그 원소의 화학 결합 상태나 산화수까지 분석해야 할 때 씁니다. 배터리 소재의 전이금속 산화 상태 변화를 추적하거나 계면층의 화학적 조성을 자세히 보려면 EELS가 훨씬 유용합니다. 제 경험상 두 기법을 함께 쓰는 경우가 가장 많았습니다.

결론

전자현미경 분석에서 가장 경계해야 할 함정은 "선명한 이미지 = 좋은 분석"이라는 착각입니다. 제가 직접 배터리 소재를 관찰하면서 깨달은 건, 분석의 신뢰도는 이미지 품질 이전에 시료 준비 방법과 분석 조건 설정, 그리고 결과를 해석하는 태도에서 갈린다는 점이었습니다.

SEM과 TEM은 각자 쓰임새가 분명히 다르고, 두 장비를 목적에 맞게 순서대로 활용하는 것이 중요합니다. 시료 준비 단계에서 이미 발생할 수 있는 변질을 최소화하는 것도 빠뜨릴 수 없는 과정입니다. 무엇보다 이미지 하나에서 확인한 특징만으로 소재의 성능이나 열화 원인을 단정 짓기보다, EDS·EELS·전기화학 측정 데이터를 함께 검토하는 교차 검증이 반드시 필요합니다. 배터리 소재 분석을 막 시작하시는 분이라면, 먼저 분석 목적을 명확히 하고 그에 맞는 장비와 조건부터 정하는 것을 추천합니다.

참고: Wu et al. (2019), Sustainable Energy & Fuels / Liu et al. (2024), Journal of Energy Chemistry / Shen et al. (2025), Nano Energy / Liu & Gu (2018), Small Methods / Ziesche et al. (2023), Advanced Energy Materials / FIB-SEM Review (2025), Chemical Reviews
