EDS 스펙트럼에 예상치 못한 피크가 떴을 때, 저도 처음엔 "시료에 이 원소가 있었나?" 하고 당황했습니다. 그런데 알고 보니 Escape peak나 Sum peak처럼 원소 신호가 아닌 인공 피크(artifact peak)였던 경우가 적지 않았습니다. 소프트웨어가 자동으로 표시해준 원소 목록을 그대로 믿었다가 분석 방향을 잘못 잡을 뻔한 경험, 저만 있는 게 아닐 겁니다.
스펙트럼에 나타난 피크, 전부 원소 신호가 아닙니다
일반적으로 EDS(Energy Dispersive X-ray Spectroscopy, 에너지 분산형 X선 분광법) 스펙트럼에서 피크 하나가 뚜렷하게 나타나면 해당 에너지 위치에 대응하는 원소가 시료에 존재한다고 생각하기 쉽습니다. 여기서 EDS란 전자빔을 시료에 조사했을 때 방출되는 특성 X선(characteristic X-ray)의 에너지를 측정해 원소를 식별하는 기법입니다. 저도 처음 EDS를 접했을 때 그렇게 생각했고, 결과지를 꽤 단순하게 해석했습니다.

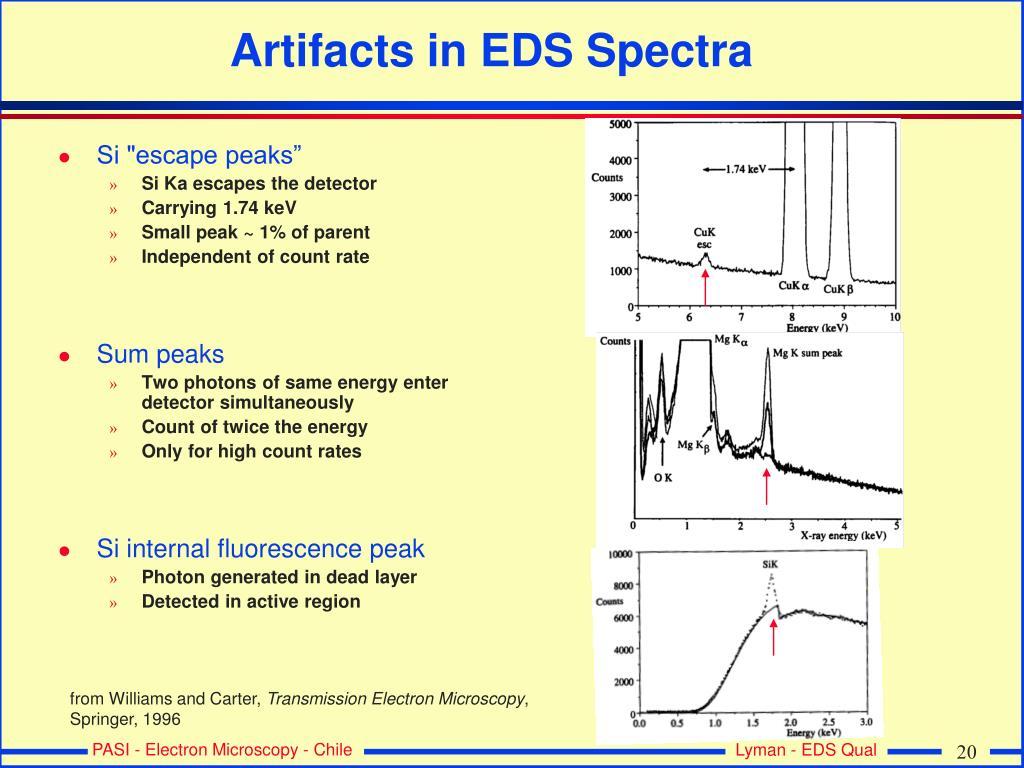

그런데 직접 분석을 반복하다 보니 피크의 정체가 생각보다 훨씬 복잡하다는 걸 깨달았습니다. 대표적인 함정이 바로 Escape peak와 Sum peak입니다. Escape peak란 검출기 내부에서 X선이 Si 원자를 이온화할 때 일부 에너지가 빠져나가면서 원래 피크보다 약 1.74 keV 낮은 위치에 유령처럼 나타나는 피크입니다. 쉽게 말해 검출기 자체에서 만들어지는 가짜 신호입니다. 처음에 저는 이 피크를 보고 시료에 황(S)이나 인(P) 계열 불순물이 섞인 줄 알았는데, 알고 보니 주성분 피크의 Escape peak였습니다.
Sum peak도 못지않게 당황스럽습니다. Sum peak(합산 피크)는 두 개의 X선 광자가 거의 동시에 검출기에 입사될 때, 시스템이 이를 하나의 신호로 처리하면서 두 에너지의 합에 해당하는 위치에 새로운 피크가 만들어지는 현상입니다. 강한 주성분 피크가 있는 시료일수록 Sum peak가 생길 확률이 높아집니다. Tanaka 등(2017)의 연구에서도 이러한 인공 피크가 실제 불순물 피크와 혼동될 수 있다는 점을 여러 스펙트럼 사례를 통해 명확히 보여주고 있습니다(출처: Tanaka et al., X-Ray Spectrometry, 2017).
제가 실제로 겪은 상황을 이야기하자면, 특정 시료에서 소프트웨어가 자동으로 표시해준 원소 목록에 예상하지 못했던 원소가 포함되어 있었습니다. 솔직히 이건 예상 밖이었습니다. 하지만 스펙트럼 전체를 찬찬히 살펴보니, 해당 피크의 에너지가 주성분 강한 피크에서 정확히 1.74 keV 낮은 위치에 있었고 상대 강도도 매우 작았습니다. Escape peak 가능성을 확인하고 나서야 오해를 풀 수 있었습니다.
- Escape peak: 검출기 내 Si 이온화로 인해 주 피크보다 약 1.74 keV 낮은 위치에 나타나는 인공 피크
- Sum peak: 두 X선 광자의 에너지 합산 오처리로 발생하는 인공 피크, 강한 피크가 있는 시료에서 빈번
- 점검 방법: 의심 피크의 에너지 위치, 주 피크와의 에너지 차이, 상대 강도를 종합적으로 확인
소프트웨어 자동 결과를 그대로 믿으면 안 되는 이유
EDS 분석 소프트웨어가 자동으로 원소를 식별해주는 기능은 분석 시간을 크게 줄여줍니다. 저도 처음에는 이 기능이 꽤 편리하다고 생각했습니다. 그런데 실제로 여러 시료를 분석해보니 자동 결과를 그대로 받아들이기 어려운 상황이 꽤 자주 생겼습니다.
가장 대표적인 문제가 Peak overlap(피크 겹침)입니다. Peak overlap이란 서로 다른 두 원소의 특성 X선 에너지가 매우 가까워 스펙트럼 상에서 피크가 겹쳐 보이는 현상입니다. 예를 들어 Mo의 Lα선(약 2.293 keV)과 S의 Kα선(약 2.307 keV)은 에너지 차이가 불과 14 eV에 불과해 일반적인 EDS 검출기의 에너지 분해능으로는 두 피크를 완전히 분리하기 어렵습니다. Boise State Center for Materials Characterization의 기술 노트에서도 이처럼 에너지가 가까운 피크 쌍의 혼동 사례를 구체적으로 다루고 있습니다(출처: Bulloss, Boise State CMC, Technical Note TN-001).
제 경험상 이건 좀 다릅니다. 단순히 피크가 뚜렷하다고 해서 해당 원소가 분명히 있다고 판단하거나, 반대로 피크가 겹쳐 있다고 해서 특정 원소를 목록에서 제외하는 것 모두 위험합니다. 피크 하나만 보는 게 아니라 해당 원소의 다른 특성 X선 계열이 스펙트럼에 같이 나타나는지 함께 확인해야 합니다. 예를 들어 Kα 피크가 의심스럽다면 Kβ 피크의 위치와 상대 강도를 같이 보는 방식입니다.
또 한 가지 간과하기 쉬운 점은 분석 조건 자체가 결과에 미치는 영향입니다. 검출기의 에너지 분해능(energy resolution), 계수율(count rate), 시료의 두께와 형상 같은 변수들이 복합적으로 작용하기 때문에, 같은 시료라도 조건에 따라 스펙트럼이 달라질 수 있습니다. 모든 오류를 분석자의 부주의로만 설명할 수는 없고, 장비의 한계도 분명히 존재합니다. 제가 직접 써봤는데, TEM 환경에서 미세 영역을 분석할 때는 분석 부피가 극도로 좁아지면서 주변 영역의 신호가 섞여 들어오는 문제도 실제로 겪었습니다. 정량 결과에 오차가 생길 가능성이 있어 결과 해석에 더욱 신중해야 했습니다.
교차 검증이 필요한 실무적 이유
EDS 결과만으로 결론을 내리기 어려운 경우에는 다른 분석 기법과 교차 검증하는 과정이 현실적으로 중요합니다. 예를 들어 WDS(파장 분산형 X선 분광법)는 에너지 분해능이 EDS보다 훨씬 높아 겹치는 피크를 더 명확히 분리할 수 있습니다. 물론 모든 상황에서 다중 분석이 가능하지는 않지만, 결과의 신뢰도를 높이려면 시료의 예상 조성과 측정 조건을 함께 고려하는 습관이 필요합니다. 소프트웨어가 내놓은 원소 목록을 충분한 검토 없이 보고서에 기재하는 일은 제가 가장 경계하는 실수입니다.
자주 묻는 질문
Q. EDS에서 Escape peak는 왜 생기나요?
A. 검출기 내부의 Si 원자가 입사된 X선에 의해 이온화될 때, Si의 특성 X선 에너지(약 1.74 keV)만큼이 검출기 밖으로 빠져나가면서 원래 피크보다 1.74 keV 낮은 위치에 작은 피크가 생깁니다. 일반적으로 주 피크 강도보다 훨씬 작게 나타나지만, 운 나쁘게 다른 원소의 특성 X선 에너지와 겹치면 잘못된 원소 판정으로 이어질 수 있습니다.
Q. Sum peak는 어떤 조건에서 잘 생기나요?
A. 주성분 원소의 특성 X선 신호가 매우 강할 때, 즉 계수율(count rate)이 높은 조건에서 두 X선 광자가 거의 동시에 검출기에 들어올 확률이 높아지면서 Sum peak가 만들어집니다. 빔 전류를 낮추거나 측정 시간을 조정해 계수율을 줄이면 Sum peak의 강도를 줄이는 데 도움이 됩니다.
Q. Peak overlap이 생기면 원소 구분이 불가능한가요?
A. 완전히 불가능하지는 않지만 상당히 까다로워집니다. 겹치는 피크 외에도 해당 원소의 다른 특성 X선 계열(예: Kα와 Kβ)이 스펙트럼에 함께 나타나는지 확인하거나, 에너지 분해능이 더 높은 WDS로 교차 검증하는 방법을 고려할 수 있습니다. 소프트웨어의 자동 피크 디컨볼루션 결과도 참고는 되지만 맹신은 금물입니다.
Q. EDS 소프트웨어 자동 원소 식별 결과, 얼마나 믿어도 되나요?
A. 출발점으로 삼기에는 유용하지만 최종 결론으로 삼기엔 한계가 있습니다. 자동 식별 알고리즘은 인공 피크와 실제 원소 피크를 혼동하거나, 피크 겹침 상황에서 잘못된 원소를 추가하는 경우가 있습니다. 시료의 예상 조성과 각 피크의 상대 강도, 다른 계열 피크의 존재 여부를 함께 비교하며 검토하는 과정이 반드시 필요합니다.
결론
EDS 분석은 소프트웨어가 내놓은 원소 목록을 확인하는 것으로 끝나지 않습니다. 제가 여러 번 시행착오를 겪으며 얻은 결론은, 피크 하나가 나타났을 때 가장 먼저 해야 할 질문이 "이게 정말 원소 신호인가, 아니면 인공 피크인가?"라는 점입니다. Escape peak인지 Sum peak인지 먼저 점검하고, 피크 겹침(Peak overlap) 가능성을 검토한 뒤에야 비로소 원소 판정 단계로 넘어가는 것이 순서입니다.
장비의 에너지 분해능 한계와 측정 조건의 영향을 이해하고, 필요하다면 다른 분석 방법으로 교차 검증하는 습관이 신뢰할 수 있는 분석의 출발점이라고 생각합니다. 다음 분석에서 의심스러운 피크가 보인다면, 바로 원소 판정을 내리기 전에 스펙트럼 전체를 다시 한번 살펴보시길 권합니다.
참고: Tanaka et al. (2017), X-Ray Spectrometry — Artificial peaks in EDS spectra / Bulloss, Boise State CMC — Pitfalls of EDS: Peak Overlaps / Newbury (2008), NIST — Energy Dispersive Spectrometry / Newbury & Ritchie (2019), Microscopy and Microanalysis / Seddio (2024), Microscopy and Microanalysis — Improved Sum Peak Removal
