색상이 예쁘면 결과도 잘 나온 걸까요? 처음 EBSD 결과물을 받아 들었을 때 저도 그렇게 생각했습니다. 선명하고 다채로운 IPF 맵을 보며 "이건 품질이 좋겠다"고 판단했는데, 알고 보니 색상의 의미조차 제대로 파악하지 못한 상태였습니다. EBSD 분석에서 컬러 맵은 장식이 아니라 정보입니다. 그 정보를 읽는 법부터 짚어봤습니다.
Kikuchi 패턴, 예쁜 줄만 알았는데
EBSD(Electron Backscatter Diffraction)는 주사전자현미경(SEM) 안에서 전자빔을 시료 표면에 조사할 때 발생하는 후방산란 전자를 이용해 결정방위를 측정하는 기법입니다. 여기서 핵심은 Kikuchi 패턴입니다. Kikuchi 패턴이란 후방산란된 전자가 결정면에서 회절될 때 형성되는 띠 모양의 회절 무늬로, 각 띠의 위치와 각도가 결정의 방위 정보를 담고 있습니다.
제가 처음 이 패턴을 봤을 때는 솔직히 그냥 줄무늬처럼 보였습니다. 그런데 이 패턴 하나하나가 수십만 개의 픽셀에서 반복 계산되어 최종 맵을 구성한다는 걸 알고 나서야 EBSD의 무게감을 느꼈습니다. 측정 포인트마다 이 패턴을 캡처하고, 소프트웨어가 이를 기준 데이터베이스와 비교해 결정방위를 인덱싱합니다. 인덱싱이란 측정된 Kikuchi 패턴이 어떤 결정학적 방향에 해당하는지 특정하는 계산 과정을 말합니다.
일반적으로 패턴이 선명할수록 인덱싱 신뢰도가 높다고 알려져 있습니다. 제 경험상 이건 대체로 맞지만, 표면 연마 상태나 전자빔 조건에 따라 패턴 선명도가 실제 결정 품질과 다르게 나타나는 경우도 있었습니다. 패턴 품질이 낮다고 해서 결함이 많은 재료라고 단정하기 어려운 이유가 여기 있습니다(출처: Randle, V., Materials Characterization, 2009).
IPF 맵 색상의 진짜 의미

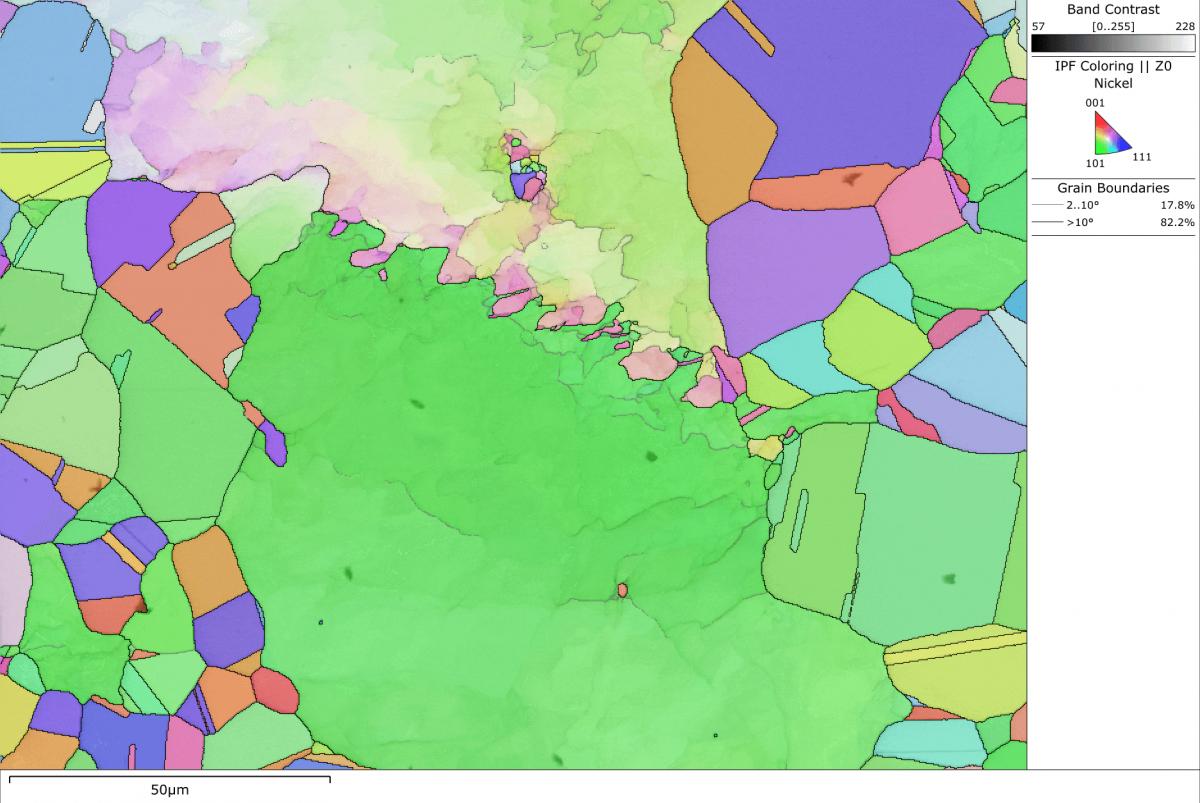

IPF 맵(Inverse Pole Figure Map)은 시편의 특정 방향을 기준으로 각 결정립의 방위를 색상으로 표현한 지도입니다. 역극점도(Inverse Pole Figure)란 시편 좌표계의 한 방향이 결정학적 좌표계에서 어느 방향에 해당하는지를 나타내는 분석 도구로, 이를 공간 분포로 표현한 것이 IPF 맵입니다.
여기서 제가 처음에 놓쳤던 부분이 있습니다. 동일한 시료라도 RD(Rolling Direction, 압연 방향), TD(Transverse Direction, 횡방향), ND(Normal Direction, 법선 방향) 중 어느 방향을 기준 축으로 설정하느냐에 따라 맵의 색상 분포가 완전히 달라집니다. 제가 직접 동일 데이터에서 RD와 ND 기준을 바꿔 출력해봤는데, 색상 패턴이 상당히 다르게 보여서 처음엔 다른 시료인 줄 알았을 정도였습니다.
따라서 서로 다른 연구 결과나 보고서의 IPF 맵을 비교할 때는 반드시 기준 방향과 컬러 키를 먼저 확인해야 합니다. 컬러 키는 보통 삼각형 형태로 표시되는데, 빨강은 <001> 방향, 초록은 <101> 방향, 파랑은 <111> 방향에 해당하는 것이 일반적입니다. 이 키 없이 색상만 보고 집합조직을 판단하면 오해가 생길 수 있습니다(출처: Oxford Instruments, Displaying EBSD Data).
- RD(압연 방향) 기준 IPF 맵: 압연 공정에서 형성된 집합조직 파악에 유리
- ND(법선 방향) 기준 IPF 맵: 판재 두께 방향의 결정방위 분포 확인에 사용
- TD(횡방향) 기준 IPF 맵: 세 방향 조합으로 3차원 방위 정보 보완 가능
집합조직, 색상 분포에서 읽히는 것들
집합조직(Texture)이란 다결정 재료에서 결정립들의 방위가 무작위로 분포하지 않고 특정 방향으로 선호되어 나타나는 현상을 말합니다. 압연, 인발, 열처리 같은 가공 이력이 누적될수록 집합조직이 강해지는 경향이 있습니다. IPF 맵에서 특정 색상이 넓게 분포하거나 뭉쳐 보인다면 집합조직이 형성됐을 가능성을 시사합니다.
하지만 IPF 맵 하나만으로 집합조직을 완전히 설명하는 데는 한계가 있습니다. 제 경험상 이건 좀 다릅니다. 서로 다른 결정방위라도 컬러 키 상에서 비슷한 색상 영역에 위치하면 동일하게 보일 수 있어서, 육안으로 "이 시료는 집합조직이 강하다"고 판단하기엔 오차가 생깁니다. 보다 정확한 집합조직 분석을 위해서는 극점도(Pole Figure)나 ODF(Orientation Distribution Function, 방위 분포 함수)를 함께 검토하는 것이 낫습니다.
ODF란 결정의 3차원 방위 분포를 오일러 공간에 표현한 함수로, 특정 방위 성분의 강도를 정량적으로 파악할 수 있습니다. 색상 맵이 직관적 이해를 돕는다면, ODF는 그 직관을 수치로 검증하는 역할을 합니다. 이 두 가지를 같이 보는 습관이 생기고 나서야 제가 실제 재료 분석에서 좀 더 설득력 있는 해석을 내놓을 수 있었습니다.
IQ 맵과 데이터 후처리, 보기 좋은 게 전부가 아니다
IQ 맵(Image Quality Map)은 각 측정 포인트에서 Kikuchi 패턴의 선명도를 명암으로 나타낸 맵입니다. IQ 값이 높을수록 패턴이 선명하고 인덱싱 신뢰도가 높다는 의미이며, 결정립계나 변형이 심한 영역은 패턴이 흐려지면서 IQ 값이 낮아지는 경향이 있습니다. 그래서 IQ 맵은 미세조직의 윤곽을 파악하거나 결정립계 위치를 간접적으로 확인하는 데 자주 활용됩니다.
그런데 일반적으로 IQ 값이 낮은 곳은 결함이 많은 곳이라고 알려져 있지만, 제 경험상 이건 조건에 따라 다릅니다. 시료 표면의 연마 상태, 오염, 전해연마 과정의 부식 정도, 심지어 이온빔 밀링(Ion Beam Milling) 처리 시의 잔류 손상층도 IQ 값에 영향을 줍니다. 즉 IQ 맵의 어두운 영역이 반드시 재료 자체의 결함을 의미하지 않을 수 있습니다(출처: Kim et al., Applied Microscopy, 2015).
후처리 과정도 마찬가지입니다. 잘못 인덱싱된 픽셀을 주변 값으로 채우는 작업(Grain Dilation이나 Neighbor Confidence Index Correlation 등)을 과도하게 적용하면, 원래 존재했던 결정립계나 미세한 방위 차이가 지워져버릴 수 있습니다. 솔직히 이건 예상 밖이었습니다. 처음엔 깔끔하게 정리된 맵이 더 좋은 결과라고 생각했는데, 오히려 원본 신뢰 지수(Confidence Index)와 히트율(Hit Rate)을 먼저 확인하는 것이 훨씬 중요하다는 걸 나중에야 깨달았습니다.
자주 묻는 질문
Q. IPF 맵에서 색깔이 다 다르면 결정방위가 다 다른 건가요?
A. 색상이 다르면 기준 방향에 대한 결정방위가 다르다는 의미입니다. 다만 컬러 키 상에서 가까운 위치에 있는 색상들은 방위 차이가 작은 경우도 있어서, 색상 차이의 크고 작음만으로 방위 차이의 크기를 직관적으로 판단하기는 어렵습니다. 정확한 방위 차이는 오일러 각도나 미스오리엔테이션(Misorientation) 분석을 통해 확인하는 것이 좋습니다.
Q. EBSD 분석 전에 시료 준비가 그렇게 중요한 이유가 뭔가요?
A. EBSD는 표면에서 수십 나노미터 깊이의 신호를 이용하기 때문에 표면 상태에 굉장히 민감합니다. 기계 연마만으로 남은 변형층이나 오염이 있으면 Kikuchi 패턴이 흐려지고 인덱싱 히트율이 떨어집니다. 일반적으로 전해연마나 이온빔 밀링으로 마무리하는 것이 권장되는 이유가 여기 있습니다. 제 경험상 시료 준비에 들이는 시간이 측정 시간만큼이나 결과 품질을 결정합니다.
Q. IPF 맵 하나만으로 집합조직을 판단해도 되나요?
A. IPF 맵은 집합조직의 방향을 시각적으로 파악하는 데는 유용하지만, 정량적 판단에는 한계가 있습니다. 동일한 집합조직 강도라도 결정립 크기와 분포에 따라 맵의 색상 패턴이 다르게 보일 수 있습니다. 극점도나 ODF를 함께 보면 훨씬 신뢰성 있는 해석이 가능합니다.
Q. IQ 맵이 어두운 영역은 무조건 결함 부위인가요?
A. 꼭 그렇지는 않습니다. 결정립계나 변형 영역에서 IQ 값이 낮아지는 것은 사실이지만, 시료 표면의 연마 흔적, 국소적인 오염, 전해연마 불균일 등도 IQ 값을 낮추는 원인이 됩니다. 따라서 IQ 맵을 해석할 때는 시료 준비 이력과 다른 맵 결과를 함께 참고하는 것이 좋습니다.
결론
EBSD와 IPF 맵은 재료의 결정방위와 집합조직을 이해하는 데 강력한 도구입니다. 그러나 제가 실제로 분석을 반복하면서 느낀 것은, 결과 이미지보다 그 이미지가 만들어지는 과정을 이해하는 것이 훨씬 중요하다는 점입니다. 어떤 방향을 기준으로 색상을 입혔는지, 시료 표면은 어떻게 준비됐는지, 후처리 과정에서 어떤 조건이 적용됐는지를 모른 채 색상 분포만 보면 잘못된 결론에 이를 수 있습니다.
앞으로 EBSD 데이터를 마주할 때는 컬러 맵보다 먼저 측정 조건과 데이터 처리 조건을 확인하는 습관을 갖는 것이 좋습니다. Kikuchi 패턴의 품질과 인덱싱 히트율, 그리고 후처리 범위를 먼저 파악한 뒤에 IPF 맵과 IQ 맵, 나아가 극점도와 ODF를 함께 검토하는 흐름이 결과의 신뢰성을 높이는 데 실질적으로 도움이 됩니다.
참고: Oxford Instruments — Displaying EBSD Data / Wilkinson & Britton, Materials Today, 2012 / Randle, Materials Characterization, 2009 / Kim et al., Applied Microscopy, 2015
