스펙트럼에 피크가 떴다고 그 원소가 거기 있는 게 맞을까요? 처음 EDS를 쓸 때 저도 당연히 그렇다고 생각했습니다. 소프트웨어가 원소 이름을 알아서 붙여주니까요. 그런데 막상 결과를 들여다보다 보면, 분석 소프트웨어가 틀리는 순간을 맞닥뜨리게 됩니다. 그 경험이 EDS를 제대로 이해하게 된 출발점이었습니다.
원소 식별: 피크 하나만 보면 안 되는 이유
에너지분산형분광법(EDS, Energy Dispersive Spectrometry)은 전자빔이 시료에 닿을 때 방출되는 특성 X선(characteristic X-ray)의 에너지를 측정해 원소를 식별하는 기법입니다. 여기서 특성 X선이란 각 원소마다 고유한 에너지 값을 갖는 X선으로, 이 에너지 위치를 스펙트럼에서 확인하면 어떤 원소가 있는지 알 수 있습니다.
그런데 제가 직접 분석하면서 가장 먼저 배운 건, 피크 하나만 확인하고 원소를 단정하면 안 된다는 점이었습니다. 예를 들어 타이타늄(Ti)의 Kα 피크와 바륨(Ba)의 Lα 피크는 에너지 위치가 매우 가까워서, 소프트웨어가 둘 중 하나를 잘못 식별하는 경우가 실제로 생깁니다. NIST의 Newbury 연구에서도 저가속전압 조건에서 원소 피크의 중첩(peak overlap)으로 오동정이 발생할 수 있다는 점이 지적된 바 있습니다(출처: NIST).
제 경험상 이런 상황에서 가장 확실한 방법은 후보 원소의 다른 계열 피크를 함께 확인하는 것입니다. Ti라면 Kα 외에 Kβ 피크도 스펙트럼에 나타나야 하는데, 그게 없다면 Ti로 단정하기 어렵습니다. 소프트웨어가 제시한 원소 목록을 출발점으로 삼되, 그 목록을 그대로 최종 결론으로 받아들이지 않는 습관이 생긴 건 이 경험 덕분입니다.
- 동일 원소의 여러 계열 피크(Kα, Kβ 또는 Lα, Lβ)가 모두 나타나는지 확인한다
- 시료의 예상 구성 성분과 검출된 원소가 맥락상 맞는지 검토한다
- 홀더, 코팅, 지지체 등 시료 주변부에서 유입된 신호인지 구분한다
- 저가속전압 분석에서는 특히 피크 중첩 가능성을 더 주의 깊게 따진다
정량분석: 숫자가 곧 정답은 아니다
EDS 소프트웨어는 분석이 끝나면 원소별 함량을 원자% 또는 질량%로 깔끔하게 표시해줍니다. 솔직히 처음엔 그 숫자가 꽤 정밀한 측정값처럼 느껴졌습니다. 소수점 두 자리까지 나오니까요. 그런데 이 숫자를 어떻게 얻었는지 파고들면 이야기가 달라집니다.
대부분의 EDS 정량분석은 표준시료를 직접 측정하지 않는 Standardless 정량분석 방식을 사용합니다. Standardless 정량분석이란 기기 내부에 저장된 이론값과 보정 계수만으로 원소 함량을 계산하는 방법으로, 표준물질(standard reference material)을 실제로 측정해 비교하는 방식보다 간편하지만 정확도에서 차이가 납니다. NIST Newbury의 1998년 논문은 이 방식의 편의성을 인정하면서도, 시료 조건에 따라 결과 오차가 상당히 커질 수 있다고 명확히 지적하고 있습니다(출처: NIST).
제가 실제로 비슷한 시료를 조건을 달리해 반복 측정해봤을 때, 가속전압이나 측정 영역 크기만 바꿔도 원소 함량 수치가 눈에 띄게 달라졌습니다. 시료의 표면 거칠기, 두께 균일성, 피크 중첩 여부가 모두 정량 결과에 영향을 줍니다. 특히 미세한 입자나 얇은 박막처럼 전자빔의 상호작용 부피(interaction volume)가 분석 대상 영역을 벗어나는 경우, 실제와 다른 함량이 계산될 가능성이 있습니다. 여기서 상호작용 부피란 전자빔이 시료 안으로 침투하면서 X선을 발생시키는 실질적인 영역을 말하는데, 이 영역이 관심 대상보다 크면 주변 성분이 결과에 섞여 들어오게 됩니다.
Newbury와 Ritchie의 2019년 연구에 따르면, EDS 정량분석은 조건이 잘 갖춰진 경우 상대 오차 1~2% 수준의 정확도도 가능하지만, 미량 원소 분석이나 피크 중첩이 심한 경우 오차가 훨씬 커질 수 있습니다. 그러니 EDS 정량 결과는 "이 정도 수준의 원소 비율"이라는 방향성을 파악하는 데는 유용하지만, 단독으로 절대적인 조성값으로 삼기엔 한계가 있습니다.
피크 중첩 너머: EDS가 말해줄 수 없는 것들

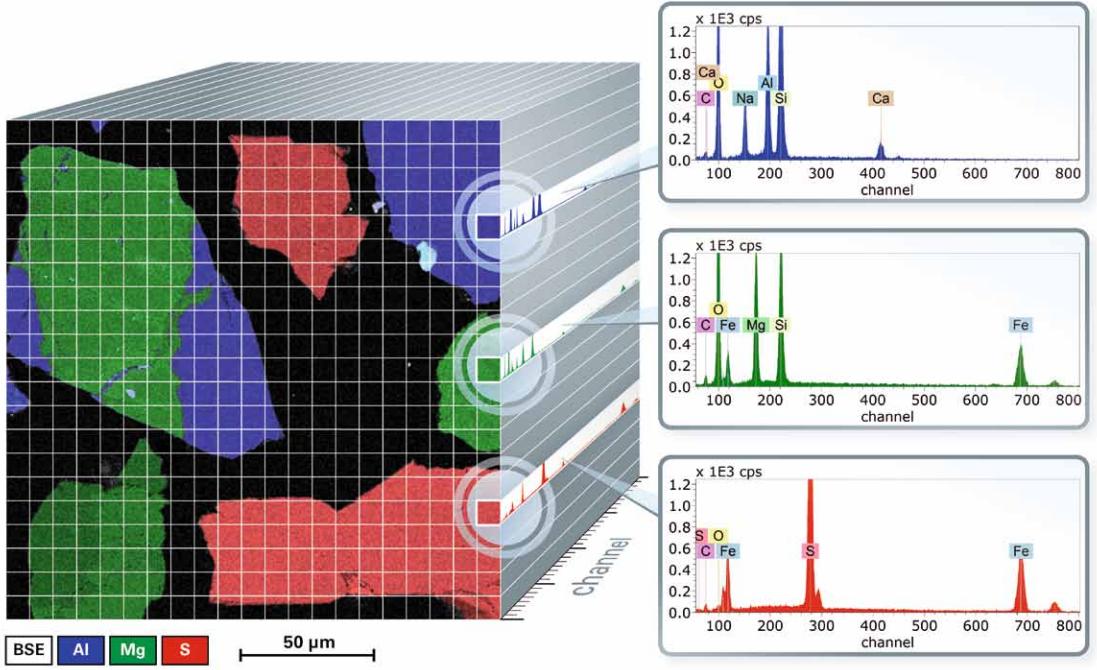

EDS가 원소를 빠르게 확인하는 데 탁월한 건 분명합니다. 원소 맵(elemental map)을 뽑으면 시료 전면에 걸쳐 특정 원소가 어디에 분포하는지 한눈에 볼 수 있고, 재료 불량 원인을 파악하거나 계면 분석을 할 때 실질적인 단서가 됩니다. 제 경험상 이 원소 맵이 가장 직관적으로 유용했던 순간은 불균질한 합금 시료에서 특정 원소의 편석(segregation)을 시각적으로 확인할 때였습니다.
그런데 EDS가 알려줄 수 없는 정보도 분명히 있습니다. 가장 대표적인 건 화학 결합 상태입니다. 같은 철(Fe)이라도 Fe²⁺인지 Fe³⁺인지, 즉 산화 상태가 다르더라도 EDS 스펙트럼에서는 구별이 거의 되지 않습니다. 이런 정보가 필요할 때 저는 EELS(전자에너지손실분광법, Electron Energy Loss Spectrometry)나 XPS(X선광전자분광법, X-ray Photoelectron Spectrometry) 같은 기법을 병행해야 한다고 판단합니다. 여기서 EELS란 전자빔이 시료를 통과할 때 잃는 에너지를 측정하는 방법으로, EDS보다 화학 결합 정보에 민감합니다.
피크 중첩 문제도 현실적인 한계입니다. 예를 들어 황(S)의 Kα 피크와 몰리브덴(Mo)의 Lα 피크는 에너지 위치가 겹쳐, 두 원소가 함께 있는 시료에서는 소프트웨어만 믿다가 잘못된 결론을 낼 수 있습니다. 이런 경우엔 피크 디컨볼루션(peak deconvolution), 즉 겹친 피크를 수학적으로 분리하는 작업이 필요하고, 그 결과도 다시 검증이 필요합니다.
결국 EDS 분석에서 중요한 건 소프트웨어가 뽑아주는 결과를 읽는 게 아니라, 그 결과가 어떤 조건에서 만들어졌고 어디까지 믿을 수 있는지 판단하는 안목입니다. 제 경험상 이 안목은 원리를 이해하는 데서 시작되고, 틀렸다고 의심하는 순간부터 빠르게 쌓였습니다.
자주 묻는 질문
Q. EDS 스펙트럼에서 피크가 나오면 그 원소가 확실히 있는 건가요?
A. 반드시 그렇지는 않습니다. 서로 다른 원소의 특성 X선 에너지가 가까워 피크가 겹칠 수 있고, 시료 홀더나 코팅 재료에서 유입된 신호가 스펙트럼에 섞이기도 합니다. 같은 원소의 다른 계열 피크(Kα 외 Kβ 등)가 함께 나타나는지 확인하고, 시료의 예상 조성과 맥락이 맞는지를 함께 따져봐야 합니다.
Q. EDS 정량분석 결과의 수치는 얼마나 정확한가요?
A. 조건이 잘 통제된 경우 상대 오차 1~2% 수준도 가능하지만, 표준시료를 직접 쓰지 않는 Standardless 방식에서는 시료 상태·측정 조건에 따라 오차가 훨씬 커질 수 있습니다. 특히 미량 원소 분석이나 피크 중첩이 심한 경우, 표시된 함량 수치를 절대값으로 받아들이기보다 방향성과 상대적 비율을 파악하는 용도로 활용하는 편이 안전합니다.
Q. EDS로 산화 상태나 화학 결합도 알 수 있나요?
A. EDS는 기본적으로 원소의 종류와 분포를 분석하는 기법이라, 같은 원소의 산화 상태나 화학 결합 차이를 구별하기 어렵습니다. 이런 정보가 필요하다면 EELS(전자에너지손실분광법)나 XPS(X선광전자분광법) 같은 기법을 병행하는 것이 적합합니다.
Q. EDS 원소 맵 분석은 어떤 경우에 유용한가요?
A. 시료 전면에 걸쳐 특정 원소의 분포를 시각적으로 확인할 때 가장 강점이 드러납니다. 합금의 편석, 계면의 원소 확산, 불량 원인으로 의심되는 이물질의 위치 파악 등에서 실질적인 단서를 빠르게 제공합니다. 다만 원소 맵도 정량 결과와 마찬가지로 측정 조건과 카운트 수에 따라 해석의 신뢰도가 달라집니다.
결론
EDS는 전자현미경 분석에서 가장 빠르게 원소 정보를 얻을 수 있는 기법이고, 그 활용 가치는 분명히 높습니다. 하지만 제가 분석을 거듭하면서 느낀 건, 이 기법의 진짜 가치는 결과를 얼마나 잘 읽느냐에 달려 있다는 점입니다. 소프트웨어가 뽑아준 원소 목록과 함량 수치는 출발점이지 종착점이 아닙니다.
피크 중첩 가능성을 따지고, 정량 결과의 오차 원인을 검토하고, 필요하다면 EELS나 XPS 같은 보완 기법을 병행하는 것. 이 과정이 번거로워 보여도, 결국 신뢰할 수 있는 분석은 거기서 나온다고 생각합니다. EDS를 막 시작한 분이라면, 일단 소프트웨어의 결과를 한 번쯤 의심해보는 것부터 시작해보시길 권합니다.
참고: 출처: NIST – Energy Dispersive Spectrometry (Newbury, 2008) / 출처: Newbury & Ritchie, Microscopy and Microanalysis, 2019 / 출처: Newbury, Scanning, 2009 / 출처: Newbury, NIST, 1998
