전자 한 개가 시료를 통과하면서 잃는 에너지 속에 원소의 산화 상태와 결합 환경이 담겨 있습니다. 처음 EELS 스펙트럼을 직접 다뤘을 때, 단순한 스펙트럼 하나에 이렇게 많은 정보가 압축돼 있다는 사실이 솔직히 조금 당황스러웠습니다. 원소 검출을 넘어 화학적 상태까지 읽어내는 EELS 분석의 원리와, 제가 실무에서 겪은 해석의 어려움을 정리했습니다.
원소 검출만으로는 부족했던 이유
전이금속 산화물 시료를 분석하던 때의 일입니다. EDS로 원소 조성을 확인하고 나서도 어딘가 찜찜한 기분이 지워지지 않았습니다. 철(Fe)이 검출됐다는 사실은 알았지만, 그게 Fe²⁺인지 Fe³⁺인지, 혹은 금속 상태인지는 전혀 알 수 없었기 때문입니다. 배터리 전극이나 촉매처럼 산화 상태가 성능과 직결되는 소재에서 이 불확실함은 꽤 큰 문제였습니다.

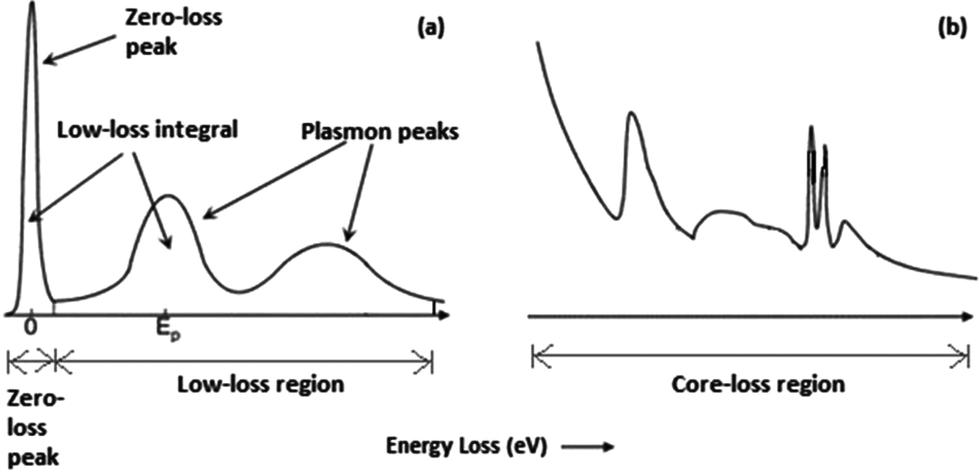

EELS(Electron Energy-Loss Spectroscopy), 즉 전자에너지손실분광법은 이 문제를 다른 방식으로 접근합니다. 투과전자현미경(TEM) 안에서 전자빔이 시료를 통과할 때 일부 전자는 시료 내 원자와 비탄성 산란을 일으키며 에너지를 잃습니다. 이 에너지 손실량을 정밀하게 측정해 스펙트럼으로 나타낸 것이 EELS입니다.
스펙트럼에서 특정 원소에 해당하는 에너지 위치에 나타나는 급격한 신호 증가를 '에너지 손실 에지(energy-loss edge)'라고 부릅니다. 그런데 제가 직접 써봤는데, 이 에지가 나타난다는 사실 자체보다 에지의 '형태'가 훨씬 더 많은 이야기를 품고 있다는 걸 알게 된 게 전환점이었습니다. 에지 시작 직후부터 수십 eV 범위에 걸쳐 나타나는 미세한 구조, 이것이 ELNES 분석의 출발점입니다.
- EDS: 어떤 원소가 얼마나 있는지(조성) 확인에 강점
- EELS: 원소의 화학적 상태, 산화 상태, 전자 구조까지 분석 가능
- 두 기법을 함께 쓸 때 해석의 신뢰도가 올라감
ELNES가 보여주는 것들, 그리고 함정
ELNES(Energy-Loss Near-Edge Structure)는 에너지 손실 에지 이전 약 5 eV부터 에지 이후 약 30~50 eV 구간에 나타나는 미세 구조를 가리킵니다. 여기서 ELNES란, 원자 주변의 전자 구조와 결합 환경이 스펙트럼 형태에 직접 반영되는 영역을 말합니다. 쉽게 말해 원소의 '화학적 지문' 같은 겁니다.
예를 들어 Fe L-에지를 보면, Fe²⁺와 Fe³⁺는 에지 위치(화학 이동, chemical shift)와 피크 비율이 다르게 나타납니다. 제가 실제로 스펙트럼을 비교해봤을 때, 이 차이가 생각보다 작아서 측정 조건이 조금만 달라져도 판단이 흔들릴 수 있다는 걸 실감했습니다. 에너지 분해능이 충분하지 않거나 시료 두께가 최적 범위를 벗어나면, 본래의 미세 구조가 뭉개지거나 다중 산란(multiple scattering)에 의해 왜곡될 수 있습니다.
또 하나 간과하기 쉬운 부분이 전자빔 조사(beam irradiation) 문제입니다. 전자빔에 민감한 시료, 특히 리튬 배터리 전극 소재나 유기물이 포함된 나노 촉매 등은 측정 과정에서 화학 상태 자체가 변해버릴 수 있습니다. 솔직히 이건 예상 밖이었습니다. 분석을 시작하는 순간 시료가 이미 조금씩 달라지고 있다는 사실을 처음 접했을 때, 측정 결과를 그대로 믿기 어렵다는 생각이 들었습니다.
EELS.info에서 제공하는 화학 상태 분석 가이드(출처: EELS.info)에서도 ELNES 해석 시 표준 스펙트럼과의 비교를 필수로 권고하고 있습니다. 시뮬레이션이나 레퍼런스 데이터 없이 피크 위치만 보고 산화 상태를 단정하는 건 위험합니다. 제 경험상 이건 좀 다릅니다. 겉으로는 깔끔해 보이는 스펙트럼도 배경 제거(background subtraction) 방법이 달라지면 전혀 다른 결론으로 이어질 수 있습니다.
실무에서 EELS를 제대로 쓰는 법
분석 목적에 따라 EELS 기법을 어떻게 운용할지가 달라집니다. 특정 지점의 화학 상태만 확인하려면 점 분석(point analysis)으로 충분하지만, 소재 내 화학 상태의 공간적 분포를 보고 싶다면 스펙트럼 이미징(spectrum imaging, SI)을 활용해야 합니다. 스펙트럼 이미징이란, 시료 위를 전자빔으로 래스터 스캔하면서 각 픽셀마다 전체 EELS 스펙트럼을 기록해 2차원 화학 지도를 만드는 방법입니다.
최근에는 STEM-EELS 기술이 빠르게 발전하면서 4D-EELS처럼 공간 분해능과 운동량 분해능을 동시에 확보하는 방식도 등장했습니다(출처: Song, Mao & Gao, Microscopy, 2025). 포논(phonon)이나 플라즈몬(plasmon) 같은 극히 낮은 에너지 영역의 여기 현상까지 포착할 수 있게 된 건 불과 몇 년 사이의 일입니다. 여기서 포논이란 원자 격자의 집단적 진동 모드를 뜻하며, 소재의 열적·탄성 특성과 직결됩니다.
제가 직접 스펙트럼 이미징으로 촉매 나노입자를 분석해봤을 때 가장 신경 쓴 부분은 신호 대 잡음비(signal-to-noise ratio)였습니다. 픽셀마다 짧은 시간에 스펙트럼을 수집하다 보면 신호가 약해지고, 약한 신호에서 ELNES 미세 구조를 읽어내려면 주성분 분석(PCA)이나 독립 성분 분석(ICA) 같은 통계적 노이즈 제거 과정이 필수입니다. 이 처리 과정을 어떻게 설계하느냐에 따라 최종 해석이 크게 달라졌습니다.
EELS 기법 선택 전략을 정리하면 다음과 같습니다.
- 화학 상태 확인(점 분석): 빠르고 신호가 강하지만 공간 정보 없음
- 원소 맵핑(spectrum imaging): 공간 분포 시각화 가능, 노이즈 처리 필수
- EFTEM(에너지 필터 투과전자현미경): 특정 에너지 손실만 선택해 이미지화, 속도 빠름
- 저손실 영역 분석: 플라즈몬·포논 등 저에너지 여기 정보, 모노크로메이터 장착 필요
결국 EELS를 잘 쓰려면 장비 성능보다 분석 목적을 먼저 명확하게 정의하는 것이 중요하다고 생각합니다. 제 경험상, 측정 전에 "어떤 화학 정보가 필요한가"를 구체적으로 정리해두지 않으면, 방대한 스펙트럼 데이터를 모아놓고도 막막해지는 상황을 만납니다.
자주 묻는 질문
Q. EELS와 EDS는 어떻게 다른가요? 어떤 걸 써야 하나요?
A. EDS는 원소 조성을 빠르게 확인하는 데 강점이 있고, EELS는 원소의 화학적 상태와 전자 구조까지 들여다볼 수 있습니다. 제 경험상 두 기법은 경쟁 관계가 아니라 보완 관계입니다. 원소 분포를 먼저 EDS로 파악한 뒤, 화학 상태가 중요한 영역만 EELS로 집중 분석하는 방식이 효율적이었습니다.
Q. ELNES 분석으로 산화 상태를 정확하게 알 수 있나요?
A. 정확도는 측정 조건과 데이터 처리 방법에 크게 달려 있습니다. 에지 위치의 화학 이동(chemical shift)과 피크 형태를 표준 참조 스펙트럼과 비교해야 신뢰할 만한 결론을 낼 수 있습니다. 시료 두께가 최적 범위를 벗어나거나 전자빔 손상이 발생하면 산화 상태 판단이 틀어질 수 있으니 주의가 필요합니다.
Q. 스펙트럼 이미징(spectrum imaging)은 일반 원소 맵핑이랑 뭐가 다른가요?
A. 일반 원소 맵핑은 특정 에너지 창(window)만 선택해 신호 강도를 이미지화하지만, 스펙트럼 이미징은 각 픽셀마다 전체 EELS 스펙트럼을 통째로 기록합니다. 덕분에 측정 후에도 어떤 에너지 범위든 재처리할 수 있고, ELNES 정보를 공간 분해 방식으로 분석하는 것도 가능합니다. 다만 데이터 용량이 크고 노이즈 처리가 필수라는 점이 번거로운 부분입니다.
Q. 전자빔 손상이 걱정되는 시료는 어떻게 분석하나요?
A. 전자빔에 민감한 시료는 빔 전류를 최대한 낮추고, 새 영역으로 빠르게 이동하면서 한 지점에 빔이 집중되지 않도록 하는 것이 기본입니다. 저온 홀더(cryo-holder)를 활용해 빔 손상을 억제하거나, 여러 지점에서 단시간 측정한 스펙트럼을 합산하는 방법도 사용합니다. 제가 경험해보니, 분석 전후에 같은 영역의 이미지와 스펙트럼을 비교해두는 습관이 결과 신뢰도를 높이는 데 실질적으로 도움이 됐습니다.
결론
EELS는 분명히 강력한 분석 기법입니다. 하지만 제가 실무에서 가장 크게 배운 건, 스펙트럼을 얻는 것 자체가 분석의 끝이 아니라는 점입니다. ELNES 미세 구조를 읽고, 표준 데이터와 비교하고, 전자빔 손상 여부를 점검하고, 필요하다면 EDS나 다른 기법과 교차 검증하는 과정이 모두 포함돼야 비로소 신뢰할 만한 결론을 낼 수 있습니다.
앞으로 4D-EELS나 고에너지 분해능 모노크로메이터 기반 분석이 더 보편화되면, 지금보다 훨씬 정밀한 화학 상태 정보를 얻을 수 있을 것으로 보입니다. 다만 장비가 발전할수록 데이터 해석의 책임도 커집니다. EELS를 제대로 쓰려면 결국 측정 원리와 한계를 함께 이해하는 것이 출발점이라고 생각합니다.
참고: EELS.info — Determine Chemical State With EELS / Egerton, R. F. (2011). Electron Energy-Loss Spectroscopy in the Electron Microscope, 3rd ed., Springer / Oleshko, V. P. (2019). Electron Energy-Loss Spectroscopy and Imaging, Encyclopedia of Analytical Science, NIST / Song, Mao & Gao (2025). Recent progress in STEM-EELS, Microscopy
