한동안 TEM 이미지 품질 문제를 장비 탓으로만 돌렸습니다. 초점이 맞지 않거나 대비가 흐려지면 비점수차 보정부터 다시 했고, 그래도 개선이 없으면 시료 두께 문제라고 넘겼습니다. 탄소 오염이 실제로 데이터 신뢰성에 영향을 준다는 사실을 제대로 인식한 것은 한참 뒤의 일이었습니다. 이 글은 그 인식이 바뀐 과정과, 오염을 어떻게 관리해야 하는지에 대한 제 판단을 정리한 것입니다.

전자빔 오염이 쌓이는 원리와 측정된 수치들

TEM이나 STEM 챔버 안에는 늘 미량의 탄화수소(hydrocarbon)가 존재합니다. 탄화수소란 탄소와 수소로 이루어진 유기 분자로, 시료 준비 과정에서 남은 레진이나 용매, 홀더 표면에 흡착된 물질, 챔버 내벽의 잔류 가스 등 다양한 경로로 유입됩니다. 이 분자들이 전자빔에 노출되면 분해되어 탄소층으로 고착되는데, 이것이 탄소 오염(carbon contamination)의 핵심 메커니즘입니다.

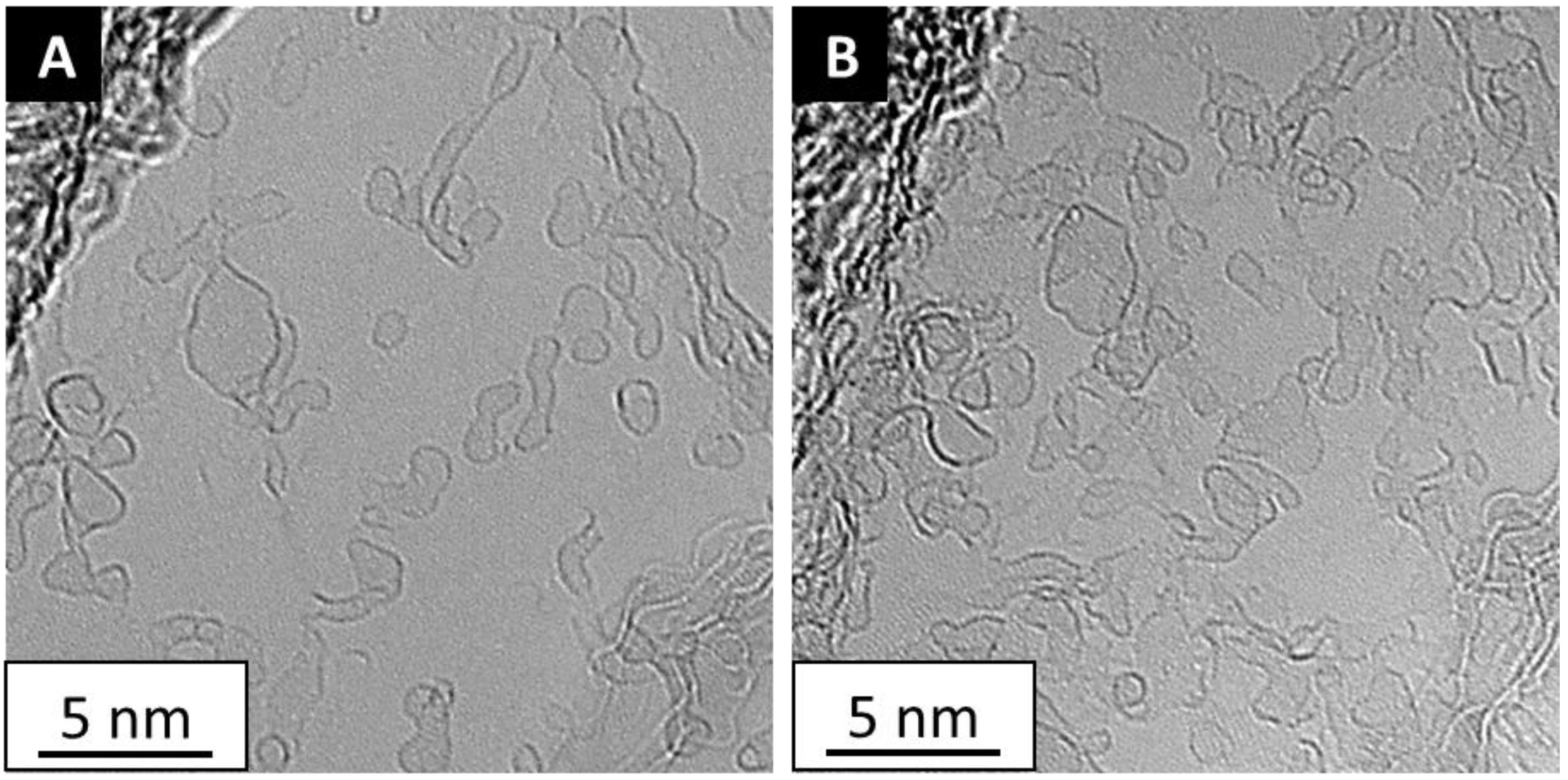

제가 처음 이 현상을 접했을 때는 조사 후 이미지가 뿌옇게 변하는 이유를 몰랐습니다. 나중에 같은 영역을 계속 촬영하면 그 부분만 유독 어두워지거나 얼룩처럼 보인다는 것을 알게 되었고, 그제서야 빔이 닿는 위치에 탄소층이 쌓이고 있다는 걸 이해했습니다. 특히 고배율에서는 전자빔이 극히 좁은 영역에 집중되기 때문에 오염이 더 빠르게 누적됩니다.

실제로 이를 정량화한 연구 결과가 있습니다. STEM 조건에서 전자빔 조사 시간과 조사 면적에 따른 탄소층 두께를 측정한 연구에 따르면, 조사 시간이 늘어날수록 오염층이 선형에 가깝게 증가하는 경향이 확인되었습니다(출처: Griffiths & Walther, 2010, IOP Conference Series). 그리고 이 오염은 단순히 이미지를 흐리게 만드는 데 그치지 않습니다. STEM-EDS(에너지 분산형 X선 분광법, 시료의 원소 조성을 분석하는 기술)나 EELS(전자 에너지 손실 분광법, 전자가 시료를 통과하면서 잃은 에너지를 분석하는 기술)처럼 나노 스케일의 국소 영역을 분석하는 경우, 오염층에서 발생한 탄소 신호가 실제 시료의 신호와 섞일 수 있습니다. 제 경험상 이건 단순한 노이즈 문제가 아니라 분석 결과의 해석 자체를 흔들 수 있는 문제입니다.

오염원은 시료만이 아니다

오염 원인을 시료에서만 찾는 것은 절반의 진단입니다. 시료 홀더(specimen holder) 표면에 흡착된 유기물도 TEM 오염의 독립적인 원인이 된다는 사실이 정량적으로 확인된 바 있습니다(출처: Goh et al., 2020, Microscopy and Microanalysis). 홀더를 교체하거나 세척한 뒤에도 진공 회복 시간이 충분하지 않으면 잔류 오염 물질이 챔버 내부로 방출될 수 있습니다. 저도 새로 세척한 홀더를 쓰면 당연히 깨끗할 거라 생각했는데, 세척 후 고진공 환경에서 베이크아웃(bakeout, 진공 챔버를 가열해 흡착된 가스와 오염 물질을 제거하는 공정)을 충분히 거치지 않으면 오히려 오염을 악화시킬 수 있다는 점을 뒤늦게 알았습니다.

정리하면 탄소 오염의 주요 경로는 다음과 같습니다.

• 시료 준비 과정에서 남은 레진, 용매, 접착제 등 유기 잔류물
• 시료 홀더 표면에 흡착된 탄화수소 분자
• TEM 챔버 내부의 잔류 탄화수소 가스
• 시료 준비 후 대기 중 노출 및 부적절한 보관 환경

요약: 전자빔이 탄화수소를 분해해 탄소층을 고착시키며, 오염원은 시료뿐 아니라 홀더와 챔버 내부까지 포함한다.



플라즈마 클리닝과 데이터 신뢰성 확보를 위한 현실적인 접근

탄소 오염을 줄이는 가장 널리 알려진 방법이 플라즈마 클리닝(plasma cleaning)입니다. 플라즈마 클리닝이란 아르곤·산소·수소 등의 가스를 플라즈마 상태로 활성화시켜 시료나 홀더 표면의 유기물을 산화·분해해 제거하는 처리 방식입니다. 효과는 수치로도 확인됩니다. 최근 TEM 챔버 내부에 장착하는 홀더형 플라즈마 클리너를 다룬 연구에서는, 클리닝 후 탄소 침적률이 프레임당 0.54 nm에서 0.02 nm로 줄었다고 보고했습니다. 대략 27분의 1 수준으로 감소한 것입니다. 이 수치를 처음 봤을 때 저는 꽤 인상적이라고 생각했습니다.

그런데 저는 플라즈마 클리닝을 만능 해결책으로 보는 시각에는 동의하지 않습니다. 탄소계 소재나 표면 화학이 민감한 시료에 동일한 조건으로 플라즈마를 적용하면, 오염을 제거하는 동시에 시료 자체의 표면 구조나 조성을 바꿀 수 있기 때문입니다. 저도 직접 써봤는데, 클리닝 후 이미지가 선명해진 것은 맞지만 해당 시료에서 원래 관찰하려 했던 표면 특성이 변해버린 경우가 있었습니다. 오염 제거 효과와 시료 손상 가능성을 동시에 평가하지 않으면 의미 없는 클리닝이 됩니다.

결국 중요한 건 오염 관리의 체계화

제가 결론적으로 도달한 생각은, 탄소 오염을 단순한 장비 관리 항목이 아니라 데이터 신뢰성 확보를 위한 품질 관리 항목으로 다뤄야 한다는 것입니다. 실제 운용에서 제가 효과적이라고 느낀 접근은 몇 가지가 있습니다. 전자빔 조사 전후의 이미지를 비교 기록하고, 조사 시간과 조사 면적 조건을 남기는 습관이 그중 하나입니다. 이렇게 하면 이미지 변화가 탄소 오염 때문인지 다른 원인 때문인지 판단하는 근거가 생깁니다.

플라즈마 클리닝을 적용할 때도 전후 분석 결과를 비교하는 것이 바람직합니다. 오염이 제거됐다고 해서 분석값이 달라졌다면, 그것이 진짜 시료 신호의 회복인지 아니면 시료 자체가 변한 것인지를 확인해야 하기 때문입니다. 솔직히 이건 예상 밖이었습니다. 클리닝 후 데이터가 더 깔끔해질 거라고만 생각했는데, 경우에 따라서는 해석이 더 복잡해지는 상황도 있었습니다. 최종 이미지의 선명도만으로 데이터 품질을 판단하는 것이 얼마나 단순한 접근인지를 그때 실감했습니다.



요약: 플라즈마 클리닝은 효과적이지만 시료에 따라 신중하게 적용해야 하며, 오염 관리는 이미지 품질이 아닌 데이터 신뢰성 확보의 관점에서 다뤄야 한다.



자주 묻는 질문

Q. TEM 탄소 오염은 어떻게 확인하나요?

A. 가장 직관적인 방법은 동일 영역의 전자빔 조사 전후 이미지를 비교하는 것입니다. 조사한 위치 주변에 어두운 얼룩이 생기거나 대비가 변한다면 탄소 오염을 의심할 수 있습니다. STEM-EDS 분석에서 예상치 못한 탄소 신호가 높게 나오는 경우도 오염의 간접적 지표가 됩니다.



Q. 플라즈마 클리닝을 하면 모든 시료에 효과가 있나요?

A. 그렇지 않습니다. 탄소계 소재나 표면 화학이 민감한 시료는 플라즈마 처리 과정에서 표면 구조나 조성이 변할 수 있습니다. 적용 전에 시료 특성에 맞는 가스 조합과 처리 시간을 신중하게 결정해야 하며, 가능하면 클리닝 전후의 분석 결과를 비교해 시료 변화 여부를 확인하는 것이 좋습니다.



Q. TEM 홀더 세척 후 바로 사용해도 되나요?

A. 세척만으로는 충분하지 않을 수 있습니다. 홀더 표면에 흡착된 잔류 오염 물질은 고진공 베이크아웃(bakeout) 과정을 통해야 효과적으로 제거됩니다. 세척 후 충분한 베이크아웃 없이 바로 사용하면 오히려 챔버 내부 오염을 악화시킬 수 있으므로, 홀더 보관과 처리 절차를 체계적으로 관리하는 것이 중요합니다.



Q. 고배율 관찰에서 탄소 오염이 더 심한 이유가 뭔가요?

A. 배율이 높아질수록 전자빔이 극히 좁은 영역에 집중됩니다. 같은 총 전류량이라도 조사 면적이 좁을수록 단위 면적당 에너지 밀도가 높아지기 때문에, 탄화수소 분해와 탄소층 고착이 더 빠른 속도로 진행됩니다. 그래서 고배율 이미징이나 STEM 모드에서의 점 분석 시에는 불필요한 조사 시간을 최소화하는 것이 특히 중요합니다.



결론

TEM 탄소 오염 문제를 오래 다루면서 제가 바뀐 것은 관점입니다. 처음에는 '이미지가 흐려지면 클리닝하면 된다'는 식으로 생각했지만, 지금은 오염 관리를 시료 준비부터 촬영과 분석까지 이어지는 전체 과정의 품질 관리로 봅니다. 탄소 오염이 STEM-EDS나 EELS 결과에 직접 영향을 줄 수 있다는 점을 인식하고 나면, 이미지 선명도만으로 데이터의 신뢰성을 판단하는 것이 얼마나 불충분한지 자연스럽게 보이기 시작합니다.

오염을 아예 없애는 것보다 분석 목적에 맞는 수준으로 관리하고, 그 과정을 기록으로 남기는 것이 현실적인 목표라고 생각합니다. 전자빔 조사 조건을 기록하고, 클리닝 전후 결과를 비교하고, 홀더 상태와 진공 환경까지 점검하는 절차가 쌓이면, 탄소 오염은 더 이상 예측 불가능한 변수가 아닌 관리 가능한 항목이 됩니다.



참고: Griffiths & Walther (2010) — IOP Conference Series / Goh et al. (2020) — Microscopy and Microanalysis
