HAADF 이미지를 처음 보는 순간, 밝은 부분은 무거운 원소, 어두운 부분은 가벼운 원소라는 공식이 머릿속에 바로 들어옵니다. 그런데 실제로 전자현미경을 운용하면서 이 단순한 공식이 틀리는 순간들을 꽤 여러 번 겪었습니다. 이 글은 그 경험을 바탕으로, HAADF 이미지의 밝기를 어떻게 읽어야 하는지, 그리고 왜 교차검증이 분석의 마지막 단계가 아니라 출발점인지에 대해 정리한 것입니다.

Z-콘트라스트, 원리는 맞는데 현실은 다릅니다

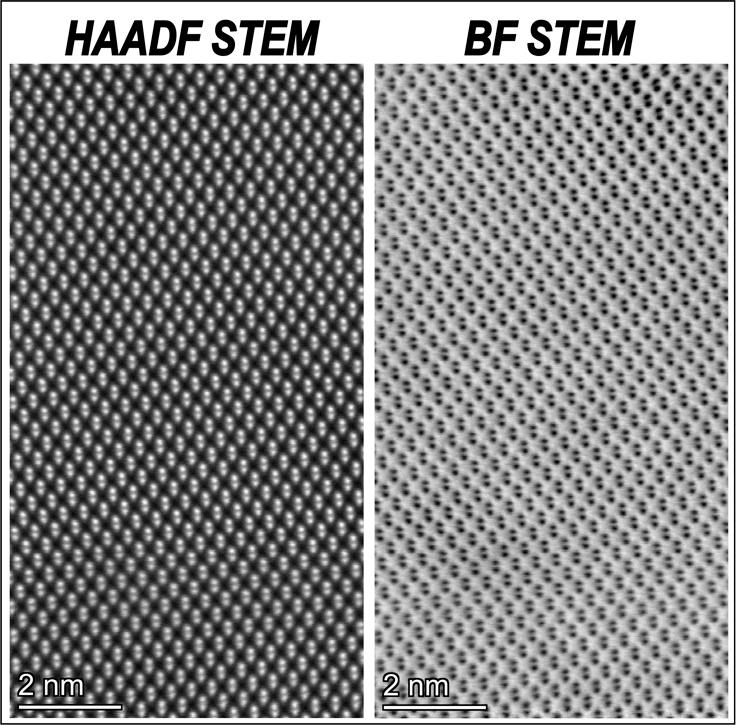

HAADF(High-Angle Annular Dark-Field) 검출기를 사용하는 STEM 이미징의 핵심은 Z-콘트라스트입니다. 여기서 Z-콘트라스트란 원자번호(Z)가 높은 원소일수록 전자빔을 더 강하게 산란시켜 검출기에 더 많은 신호가 잡히고, 결과적으로 이미지에서 더 밝게 나타나는 현상을 말합니다. 1991년 Pennycook과 Jesson이 발표한 연구(출처: ScienceDirect, Ultramicroscopy 1991)는 이 원리를 결정 내 원자열 분해능 수준에서 체계적으로 정리한 고전적인 논문으로, 지금도 HAADF 이미징의 물리적 배경을 이해하는 데 기준점이 됩니다.

원리 자체는 틀리지 않습니다. 무거운 원소가 밝게 찍힌다는 건 맞는 말입니다. 문제는 현실의 시료가 교과서처럼 단순하지 않다는 데 있습니다. 제가 직접 같은 시료를 다른 두께로 준비해서 촬영해봤는데, 두께가 달라지니 밝기 분포가 눈에 띄게 바뀌었습니다. 원소 조성은 바뀐 게 없는데도 이미지만 보면 다른 재료처럼 보였습니다.

이 부분이 가장 조심해야 할 지점입니다. 시료 두께가 증가하면 다중 산란(multiple scattering)이 일어날 수 있습니다. 여기서 다중 산란이란 전자빔이 시료를 통과하면서 한 번이 아니라 여러 차례 원자와 상호작용하는 현상으로, 이 경우 신호가 단순히 원자번호에 비례하지 않고 왜곡될 수 있습니다. 또한 결정성 시료에서는 채널링 효과(channeling effect)도 고려해야 합니다. 채널링이란 전자빔이 원자열 사이의 채널을 따라 집중되면서 산란 신호가 비정상적으로 강해지거나 약해지는 현상입니다. 결정 방향이 조금만 틀어져도 같은 원소인데 밝기가 달라질 수 있습니다.

• 시료 두께 증가 → 다중 산란 → 밝기 왜곡 가능성 상승
• 결정 방향 틀어짐 → 채널링 효과 → 동일 원소인데 밝기 차이 발생
• HAADF 검출기의 수집각(collection angle) 설정에 따라 콘트라스트 변화
• 전자빔의 수렴각(convergence angle)과 초점 조건도 이미지에 직접 영향

Yang et al.(2022)의 연구(출처: PMC, Scanning 2022)는 이 점을 실험적으로 잘 보여줍니다. 시료 두께와 수렴각, 초점 조건을 체계적으로 바꿔가며 HAADF 이미지가 어떻게 달라지는지 분석했는데, 결과를 보면 밝기 분포가 조건에 따라 상당히 달라집니다. 솔직히 이건 예상 밖이었습니다. 어느 정도 차이가 나겠지 싶었는데, 같은 시료인데도 조건에 따라 완전히 다른 이미지처럼 보이는 경우가 있었거든요.

이 연구가 중요한 이유는, 이미지가 선명하고 원자열이 또렷하게 보인다고 해서 그 밝기가 곧 조성 정보를 충실히 반영한다는 보장이 없다는 걸 데이터로 보여주기 때문입니다. 이미지의 '선명도'와 '정보의 신뢰성'은 별개의 문제라는 점을 다시 한번 상기시켜 줍니다.



요약: HAADF의 Z-콘트라스트 원리는 유효하지만, 시료 두께·채널링·검출기 조건 등 여러 변수가 밝기에 영향을 주므로 밝기만으로 조성을 단정하는 것은 위험합니다.



밝기를 믿으려면 교차검증이 먼저입니다

제 경험상 이건 좀 다릅니다. 많은 분들이 HAADF 이미지를 얻은 다음 EDS나 EELS 분석을 '추가로' 진행한다고 생각하는데, 저는 반대로 봅니다. 이미지에서 특정 영역이 유독 밝게 나타난다면, 그 밝기가 진짜 원소 조성의 차이인지 확인하는 것이 분석의 시작이지 마무리가 아닙니다.

EDS(Energy-Dispersive X-ray Spectroscopy)는 전자빔이 원자와 충돌할 때 방출되는 특성 X선을 분석해 원소 종류와 분포를 파악하는 기법입니다. 쉽게 말해 HAADF가 '어디가 밝냐'를 보여준다면, EDS는 '거기 어떤 원소가 있냐'를 직접 알려주는 방법입니다. 저도 HAADF에서 의심스러운 밝기 차이를 발견했을 때 EDS 맵핑을 추가로 진행했더니, 예상과 다른 원소 분포가 나왔던 적이 있습니다. 그때 이후로 HAADF 이미지만 보고 성급하게 결론 내리는 걸 많이 조심하게 됐습니다.

EELS(Electron Energy-Loss Spectroscopy)는 한 단계 더 깊이 들어갑니다. 이 기법은 전자빔이 시료를 통과하면서 잃는 에너지를 측정해 원소 정보는 물론 전자 구조, 화학 결합 상태까지 분석할 수 있습니다. 원소가 어디 있는지를 넘어 그 원소가 어떤 상태로 존재하는지까지 볼 수 있는 것입니다. 다만 EELS는 검출 효율과 신호 대 잡음비(SNR) 면에서 한계가 있고, 두꺼운 시료에서는 다중 산란 때문에 스펙트럼 해석이 복잡해질 수 있습니다.

시뮬레이션도 하나의 검증 수단입니다

최근에는 실험 이미지와 시뮬레이션 이미지를 비교하는 방식도 점점 많이 활용되고 있습니다. 원자 구조 모델을 바탕으로 예상 HAADF 이미지를 계산하고, 실제 측정 결과와 대조하는 방식입니다. 이 과정을 통해 특정 밝기 패턴이 조성 변화 때문인지, 아니면 두께나 결정 방향 때문인지 구분하는 데 도움이 됩니다. 물론 시뮬레이션도 입력 모델의 정확성에 의존하기 때문에 절대적인 답을 주지는 않습니다. 결국 어떤 단일 분석 방법도 혼자서는 완전하지 않습니다.

제가 중요하게 생각하는 건, 결론에 이르기까지 얼마나 많은 근거를 쌓았느냐입니다. HAADF 이미지 하나로 '이 영역은 A 원소가 많다'고 단정하는 것과, HAADF에서 밝기 차이를 확인하고 EDS로 원소 분포를 확인하고, 필요하면 EELS나 시뮬레이션까지 비교한 다음 결론을 내리는 것은 분석의 무게가 완전히 다릅니다. 선명한 이미지를 얻는 기술은 장비가 발전하면서 점점 쉬워지고 있지만, 그 이미지를 올바르게 읽는 능력은 여전히 분석자의 몫입니다.



요약: HAADF 밝기의 의미를 확인하려면 EDS, EELS, 시뮬레이션 등 교차검증이 필수이며, 복수의 근거를 쌓은 뒤 결론을 내리는 것이 신뢰 가능한 STEM 분석의 핵심입니다.



자주 묻는 질문

Q. HAADF 이미지에서 밝은 부분은 무조건 원자번호가 높은 원소인가요?

A. 그렇게 단정 짓기는 어렵습니다. Z-콘트라스트 원리상 원자번호가 높을수록 밝게 나타나는 경향은 맞지만, 시료 두께, 결정 방향에 따른 채널링 효과, 검출기 수집각 등 여러 조건이 밝기에 영향을 줍니다. 동일한 원소라도 조건이 달라지면 밝기가 다르게 나올 수 있어, EDS 같은 추가 분석으로 확인하는 것이 바람직합니다.



Q. 시료 두께가 HAADF 이미지에 얼마나 영향을 미치나요?

A. 생각보다 상당히 큽니다. 시료가 두꺼울수록 전자빔이 여러 원자와 반복 충돌하는 다중 산란이 발생하면서 신호가 원자번호에 단순 비례하지 않게 됩니다. Yang et al.(2022) 연구에서도 두께 조건을 바꾸었을 때 이미지 콘트라스트가 눈에 띄게 달라졌고, 같은 조성인데도 다른 시료처럼 보이는 경우가 실험적으로 확인되었습니다.



Q. EDS와 EELS 중 어떤 걸 먼저 하는 게 좋을까요?

A. 목적에 따라 다르지만, 일반적인 원소 분포 확인이 목적이라면 EDS가 더 빠르고 직관적입니다. 원소의 화학 결합 상태나 전자 구조까지 분석하고 싶다면 EELS가 필요합니다. 두 분석 모두 각각의 검출 한계와 오차가 있으므로, 중요한 결론이라면 가능하면 두 가지를 병행하는 것이 제 경험상 더 안전합니다.



Q. 수차 보정 STEM을 쓰면 이런 문제들이 해결되나요?

A. 수차 보정(aberration correction) STEM은 전자빔의 수차를 줄여 원자 단위의 공간 분해능을 크게 향상시킵니다. 덕분에 원자열의 위치를 더 정밀하게 볼 수 있지만, 시료 두께나 채널링에 의한 밝기 변화 문제는 여전히 남아 있습니다. 장비가 좋아진다고 해석의 문제가 자동으로 해결되지는 않습니다.



결론

STEM HAADF 이미징은 원자 수준의 미세구조를 직접 보여주는 강력한 도구입니다. Z-콘트라스트를 이용해 조성 차이를 직관적으로 파악할 수 있다는 장점은 분명하고, 그 원리는 수십 년간 검증된 것입니다. 하지만 제가 실제 분석을 거듭하면서 가장 크게 배운 건, 이미지가 보여주는 밝기와 그 밝기가 의미하는 물리량 사이에는 언제나 여러 변수가 끼어 있다는 점입니다.

선명한 이미지를 얻는 것은 출발점입니다. 그 이미지에서 어떤 영역이 왜 밝은지, 두께 때문인지 조성 때문인지 결정 방향 때문인지 따져보는 과정이 진짜 분석입니다. EDS로 원소 분포를 확인하고, 필요하면 EELS나 시뮬레이션 결과와 비교하면서 근거를 쌓는 것이 신뢰할 수 있는 결론으로 가는 길입니다. 익숙한 이미지 패턴에 기대어 빠르게 판독하는 것보다, 조금 더 느리더라도 원인을 따져보는 태도가 전자현미경 분석을 오래 잘 할 수 있는 방법이라고 생각합니다.



참고: Pennycook & Jesson (1991), Ultramicroscopy — Z-콘트라스트 이미징 원리 / Yang et al. (2022), Scanning — 시료 두께·현미경 파라미터와 HAADF 이미지 관계
