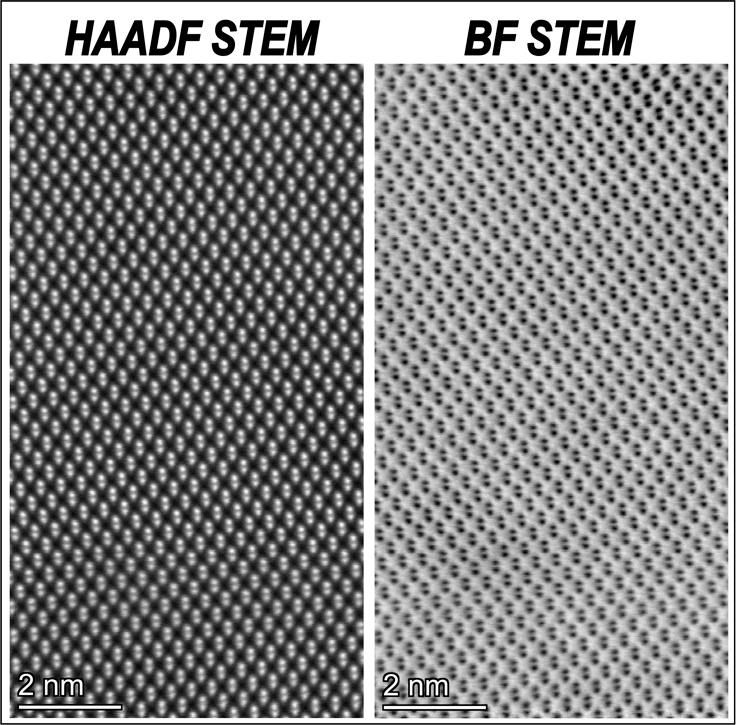

처음 STEM 이미지를 받아들고 밝은 영역을 보며 "여기 무거운 원소가 있구나"라고 바로 결론 내렸습니다. 그게 틀린 출발은 아니었지만, 절반짜리 해석이었다는 걸 나중에야 깨달았습니다. 같은 시료를 BF-STEM과 HAADF-STEM으로 찍었을 때 명암이 완전히 뒤집히는 걸 처음 봤을 때의 당혹감이 아직도 생생합니다. 검출기가 무엇을 잡아내느냐에 따라 이미지가 이렇게까지 달라질 수 있다는 사실, 그 이야기를 풀어보겠습니다.
검출기 원리: BF, ADF, HAADF는 무엇이 다른가
STEM(주사투과전자현미경)은 가늘게 수렴된 전자빔을 시료 위로 점 단위로 주사하면서 이미지를 만들어갑니다. 이때 시료를 통과한 전자가 '어느 방향으로 산란되었는가'에 따라 어떤 검출기가 신호를 받는지가 달라지고, 그게 곧 이미지의 밝기와 대비를 결정합니다.
BF 검출기(Bright-Field detector)는 이름 그대로 앞쪽, 즉 산란각이 거의 없는 투과 전자를 수집합니다. 쉽게 말해 전자빔이 시료를 거의 그대로 통과한 신호를 모으는 방식입니다. 그래서 두껍거나 무거운 원소가 있는 부분에서는 투과 전자가 줄어들어 이미지가 어둡게 나타납니다. ETH Zurich의 ScopeM 교육 자료에 따르면 BF에서 입자가 어둡게, ADF에서 동일한 입자가 밝게 나타나는 현상은 같은 시료를 촬영한 이미지에서도 명확하게 관찰됩니다(출처: ETH Zurich ScopeM).
ADF 검출기(Annular Dark-Field detector)는 일정 각도 범위의 산란 전자를 고리 형태로 수집합니다. 여기서 '환형(annular)'이란 검출기 가운데 구멍이 뚫려 있어 투과 전자는 통과시키고, 그 주변부로 산란된 전자만 잡아낸다는 의미입니다. 제가 처음 BF와 ADF 이미지를 나란히 놓고 비교했을 때, 명암이 반전되어 있다는 사실이 직관적으로 이해되지 않아 한참을 들여다봤습니다.
HAADF 검출기(High-Angle Annular Dark-Field detector)는 ADF보다 훨씬 큰 산란각, 즉 고각으로 산란된 전자를 수집합니다. 고각 산란이란 전자가 원자핵에 가까이 접근하면서 강하게 튕겨나가는 루더포드 산란(Rutherford scattering)에 해당하며, 이 산란 강도는 원자번호의 제곱(Z²)에 비례하는 경향이 있습니다. 덕분에 원자번호가 높은 원소 위치에서 HAADF 신호가 강해지고 이미지가 밝게 나타납니다. 이것이 바로 'Z-contrast 이미지'라고 불리는 이유입니다.
- BF-STEM: 투과 전자 수집 → 무거운 원소·두꺼운 부분이 어둡게 표현
- ADF-STEM: 중간 각도 산란 전자 수집 → BF와 명암 반전, 회절 대비 영향 존재
- HAADF-STEM: 고각 산란 전자 수집 → 원자번호 민감도 높음, Z-contrast 이미지 형성
Z-contrast와 해석 한계: 밝다고 무조건 무거운 원소가 아니다
HAADF-STEM에서 밝은 영역이 원자번호가 높은 원소를 나타낸다는 건 사실입니다. 제가 Pt 입자가 분산된 시료를 관찰했을 때도 Pt(원자번호 78) 위치는 주변 SiO₂ 기반 영역보다 확연히 밝게 보였고, 그 명암 차이는 꽤 직관적이었습니다. 그런데 문제는 그 다음이었습니다.
같은 HAADF 이미지라도 시료 두께가 달라지면 밝기가 달라집니다. 두꺼운 부분은 원소 조성이 동일하더라도 더 많은 산란 신호가 쌓여 밝게 보일 수 있습니다. 또 결정질 시료에서는 결정 방향이 특정 조건을 만족할 때 채널링(channeling) 효과가 발생하는데, 이는 원자 기둥을 따라 전자가 집중되면서 신호 강도를 높이거나 낮추는 현상입니다. 제 경험상 이 부분을 놓치면 조성이 달라졌다고 판단할 만한 명암 차이가 사실은 결정 방향의 변화에서 비롯된 경우가 있어 당혹스러웠습니다.
Yamashita et al.(2018)이 Scientific Reports에 발표한 연구에서도 HAADF의 Z-contrast가 단순한 Z² 법칙을 항상 따르지는 않는다는 점을 실험과 시뮬레이션으로 입증했습니다. 특히 시료 두께와 결정 조건에 따라 ADF 신호의 원자번호 의존성이 달라질 수 있다는 결론은, 밝기만으로 원소를 단정하는 해석이 얼마나 위험한지를 잘 보여줍니다(출처: Yamashita et al., Scientific Reports, 2018).
ADF와 HAADF를 같은 모드처럼 취급하는 것도 제가 경계하는 부분입니다. ADF는 수집 각도가 낮은 쪽에 걸쳐 있어 브래그 회절(Bragg diffraction)의 영향을 더 받습니다. 브래그 회절이란 결정 격자면이 특정 각도를 만족할 때 전자가 강하게 산란되는 현상인데, 이 조건이 맞으면 조성과 무관하게 이미지 일부가 밝아 보이는 착시가 생길 수 있습니다. 반면 HAADF는 상대적으로 이 영향에서 자유롭지만, 그렇다고 완전히 무관하지는 않습니다.
결국 제가 현장에서 쓰는 방식은 HAADF 이미지 하나만 보는 게 아니라 BF-STEM 이미지와 나란히 비교하는 것입니다. 구조적 특징은 BF에서 확인하고, 조성에 민감한 대비는 HAADF에서 읽어냅니다. 중요한 판단이 필요할 때는 EDS(에너지 분산형 X선 분광법)나 EELS(전자에너지손실분광법)로 원소 분포를 따로 확인해서 이미지 해석을 뒷받침하는 과정을 반드시 거칩니다.
자주 묻는 질문
Q. BF-STEM과 HAADF-STEM 중 어느 걸 먼저 찍어야 하나요?
A. 저는 보통 HAADF를 먼저 찍고 BF를 후속으로 비교합니다. HAADF는 조성 차이가 시각적으로 바로 드러나 관심 영역을 빠르게 잡는 데 유리하기 때문입니다. 다만 구조적 결함이나 격자 정보가 핵심이라면 BF를 처음부터 병행하는 게 좋습니다. 두 이미지를 함께 놓으면 각각이 말해주지 못하는 부분을 서로 보완해줍니다.
Q. HAADF 이미지에서 밝은 점이 보이면 무조건 무거운 원소인가요?
A. 그렇지 않습니다. 시료가 그 부분에서 두껍거나, 결정 방향이 채널링 조건을 만족하거나, 국소적인 촬영 조건 차이가 있을 때도 밝은 점이 나타날 수 있습니다. 제 경험상 밝은 점 하나를 근거로 원소를 단정하다가 EDS 결과와 엇갈린 경우가 있었습니다. 반드시 보완 분석으로 검증하는 과정이 필요합니다.
Q. ADF와 HAADF는 실질적으로 어떻게 다른가요?
A. 가장 큰 차이는 수집하는 산란 각도의 범위입니다. ADF는 상대적으로 낮은 각도까지 포함하기 때문에 브래그 회절 신호의 영향을 받기 쉽습니다. HAADF는 훨씬 높은 각도만 수집하여 회절 대비의 기여를 줄이고 원자번호 민감도를 높입니다. 따라서 조성 분석이 목적이라면 HAADF가 더 적합한 경우가 많지만, 수집 각도 설정 자체를 항상 확인하는 습관이 필요합니다.
Q. 가벼운 원소(Li, O 같은)는 HAADF로 볼 수 없나요?
A. 원자번호가 낮은 원소일수록 HAADF 신호가 약해져 관찰이 어렵습니다. 이 경우 BF-STEM이나 ABF-STEM(환형 명시야) 방식이 가벼운 원소 이미징에 더 유리합니다. 리튬이나 산소처럼 배터리·산화물 연구에서 핵심적인 원소들을 다룰 때는 HAADF만으로 해석을 완결하기 어렵고, 추가적인 검출 모드와의 조합이 거의 필수입니다.
결론
STEM 분석을 처음 배울 때 저는 선명한 이미지를 얻는 것 자체가 목표인 줄 알았습니다. 그런데 직접 겪어보니, 진짜 어려운 건 그 이미지가 왜 그렇게 생겼는지를 설명하는 일이었습니다. BF인지 HAADF인지에 따라 명암의 의미가 뒤집히고, 원자번호뿐 아니라 두께와 결정 방향까지 대비에 영향을 주는 상황에서 이미지 한 장만으로 결론을 내리는 건 늘 조심해야 한다는 걸 몸으로 익혔습니다.
좋은 STEM 분석은 보기 좋은 이미지를 만드는 기술을 넘어, 대비가 형성된 원인을 이해하고 그 해석이 성립하는 조건과 한계까지 함께 설명하는 데 있다고 생각합니다. BF와 HAADF를 함께 비교하고, 필요하다면 EDS나 EELS로 확인하고, 때로는 이미지 시뮬레이션까지 동원해서 해석을 검증하는 과정이 결국 신뢰할 수 있는 분석의 토대가 됩니다.
참고: ETH Zurich ScopeM — STEM Detectors / Yamashita et al. (2018), Scientific Reports / Frontiers in Chemistry (2021), Pyrochlore TEM Review
