TEM 이미지를 처음 다루기 시작했을 때, 저도 어두운 화면이 나오면 반사적으로 밝기 조절 손잡이를 돌렸습니다. 그런데 밝게 만들어놓고 나니 오히려 봐야 할 구조가 더 흐릿해지는 경험을 했습니다. TEM 이미지에서 밝기와 대비는 단순한 화면 설정이 아니라, 시료 안에 담긴 정보를 읽어내는 출발점입니다.
BF-TEM에서 밝고 어두운 영역은 무엇을 뜻할까
TEM 이미지를 보면 어떤 영역은 밝고, 어떤 영역은 눈에 띄게 어둡습니다. 이 명암 차이가 도대체 무엇을 의미하는지, 처음에는 막연하게 "두꺼운 부분이 어둡겠지" 정도로 생각했습니다. 하지만 실제로 시료를 다뤄보면서 그 판단이 얼마나 단순한 것인지 느끼게 됐습니다.
밝은 시야 이미지, 즉 BF-TEM(Bright Field TEM)은 시료를 통과한 직접 투과 전자빔을 이용해 이미지를 형성합니다. 여기서 BF-TEM이란 회절된 빔은 차단하고 직진한 빔만 검출기에 도달시켜 이미지를 만드는 방식으로, 전자가 적게 통과한 영역일수록 어둡게 나타납니다. 이 원리만 보면 두꺼운 부분이 어두울 것 같지만, 사실 그게 전부가 아닙니다(출처: ETH Zurich — TEM: Bright Field Images).
BF-TEM에서 이미지 대비를 형성하는 요인은 크게 세 가지로 나뉩니다.

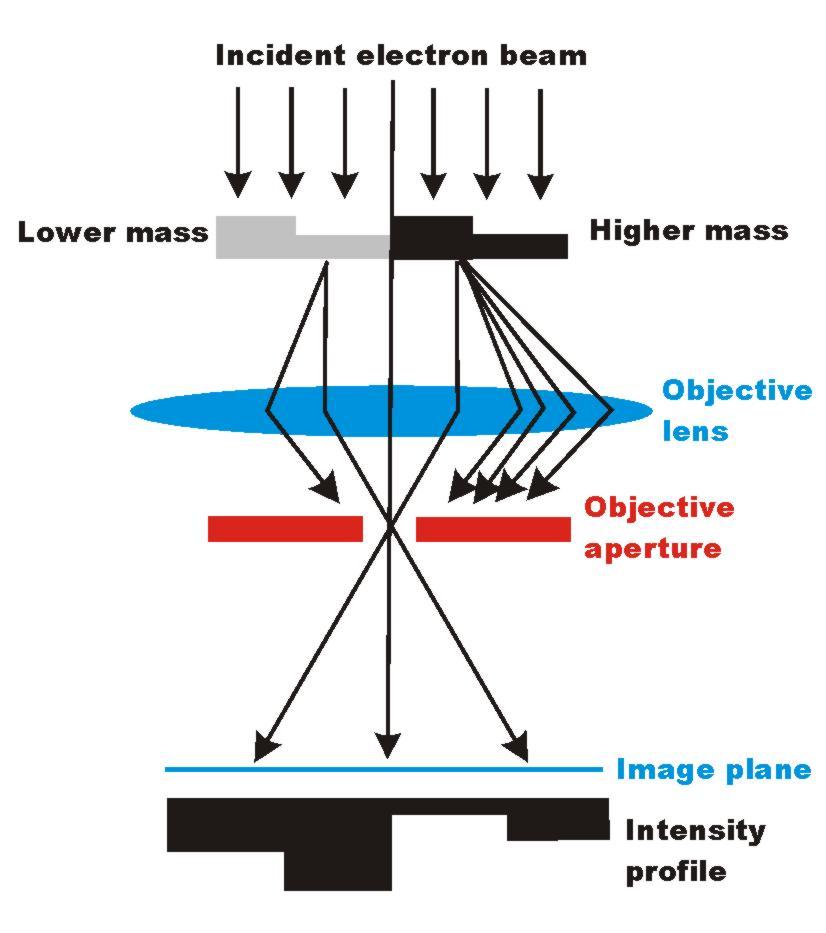

- 질량-두께 대비(Mass-Thickness Contrast): 원자번호가 높거나 시료가 두꺼운 영역에서 전자가 더 많이 산란되어 어둡게 나타납니다.
- 회절 대비(Bragg Contrast): 결정 구조가 특정 방향으로 정렬된 영역에서 브래그 조건을 만족하면 전자가 회절되어 그 영역이 어둡게 보입니다. 여기서 브래그 조건이란 결정 내 원자면에서 전자가 보강 간섭을 일으키는 특정 입사 각도 조건을 말합니다.
- 위상 대비(Phase Contrast): 주로 HRTEM(고분해능 투과전자현미경) 조건에서 나타나며, 초점 조건에 따라 원자 배열이 밝거나 어둡게 보일 수 있습니다.
제가 직접 관찰해봤는데, 같은 시료를 tilting, 즉 시료 기울기를 조금만 바꿔도 특정 결정립이 갑자기 어두워지거나 밝아지는 경우가 있었습니다. 이것이 바로 회절 대비 때문입니다. 조성이나 두께가 바뀐 게 아닌데 이미지가 달라지는 거죠. 이 경험이 없으면 그 어두운 영역을 두꺼운 부분이나 무거운 원소가 모인 곳으로 오해하기 쉽습니다.
ETH Zurich의 자료에서도 강조하듯, 질량-두께 대비와 회절 대비는 서로 다른 물리적 원인에서 비롯됩니다(출처: ETH Zurich — Mass-Thickness and Bragg Contrast). 그래서 어두운 영역을 보고 바로 "원자번호가 높은 원소가 있다"거나 "시료가 두껍다"고 단정하는 것은 위험합니다. 이미지를 올바르게 해석하려면 관찰 모드, 시료 기울기, 초점 조건까지 함께 고려해야 합니다.
밝기와 대비를 조절하는 것, 어디까지가 올바른 처리일까
솔직히 이건 예상 밖이었습니다. 처음에는 이미지가 잘 보이면 좋은 이미지라고 막연히 생각했거든요. 화면에서 구조가 선명하게 보이도록 대비를 올리고, 밝기를 조절하면 그게 곧 좋은 데이터라고 여겼습니다. 그런데 실제로 원본 파일을 열어서 히스토그램을 확인해보니, 대비를 과도하게 높였을 때 밝은 쪽과 어두운 쪽의 픽셀 정보가 잘려나가 있는 경우가 있었습니다. 이미지는 예뻐 보였지만, 세부 구조 정보가 손실된 상태였던 거죠.
여기서 중요한 개념이 바로 윈도우 레벨(Window Level) 조절입니다. 윈도우 레벨이란 원본 데이터에 저장된 신호 범위 중 화면에 표시할 구간을 선택하는 설정으로, 원본 데이터 자체를 바꾸는 것이 아니라 눈에 보이는 표시 범위를 조정하는 작업입니다. 이 점을 이해하고 나서 저는 밝기·대비 조절을 바라보는 시각이 완전히 바뀌었습니다.
이미지를 비교 분석할 때 제가 가장 주의하는 것도 이 부분입니다. 서로 다른 시료나 다른 시점에 찍은 이미지를 비교할 때, 표시 설정이 다르면 실제로 시료가 달라진 건지 단순히 화면 설정이 달라진 건지 구분이 안 됩니다. 제 경험상 이건 좀 다릅니다, 정량 분석을 염두에 두고 있다면 이미지 획득 당시의 조건과 동일한 표시 범위를 유지하는 것이 기본 중의 기본입니다.
반대로, 적절한 범위 내에서 밝기와 대비를 조절하는 것은 충분히 유효한 작업입니다. UC Merced의 TEM 운용 자료에서도 이미지 품질을 평가하는 기준은 단순한 평균 밝기가 아니라 영역 간 대비, 즉 관찰하려는 구조가 주변과 얼마나 뚜렷하게 구분되는가에 있다고 강조합니다. 이 점은 제가 실제로 이미지를 분석하면서도 여러 번 확인한 사실입니다.
이미지 처리 전 반드시 확인해야 할 것들
제가 지금은 TEM 이미지를 평가할 때 세 가지 기준을 같이 봅니다. 화면이 보기 좋은가가 아니라, 원본 데이터의 신호가 잘 보존되어 있는가, 관찰 목적에 맞는 구조가 충분히 구분되는가, 그리고 이 명암 차이를 물리적으로 설명할 수 있는가입니다. 이 세 가지를 함께 검토하지 않으면, 보기 좋은 이미지가 과학적으로는 잘못 해석된 이미지가 될 수 있습니다.
특히 HRTEM(고분해능 투과전자현미경), 즉 원자 수준의 격자 이미지를 관찰하는 모드에서는 초점 조건에 따라 원자 위치가 밝게도 어둡게도 보일 수 있습니다. 이 경우 이미지만 보고 원자 배치를 단정하는 것은 더욱 신중해야 합니다. 위상 대비는 초점 값에 민감하게 반응하기 때문입니다.
자주 묻는 질문
Q. BF-TEM에서 어두운 영역이 나오면 무조건 시료가 두꺼운 건가요?
A. 반드시 그렇지는 않습니다. 시료 두께나 원자번호가 높은 원소의 농도가 영향을 주기도 하지만, 결정의 방향에 따른 회절 대비도 어두운 영역을 만들 수 있습니다. 시료 기울기를 바꿔보면서 어두운 영역이 함께 변하는지 확인하는 것이 어두운 원인을 구분하는 데 도움이 됩니다.
Q. 이미지 대비를 높이면 구조가 더 잘 보이는 거 아닌가요?
A. 어느 정도까지는 맞는 말이지만, 대비를 과도하게 높이면 밝은 영역과 어두운 영역의 경계 부근에 있는 중간 신호들이 사라질 수 있습니다. 미세한 명암 차이에 담긴 구조 정보가 함께 날아가는 셈입니다. 대비는 필요한 구조가 충분히 구분될 정도로만 조절하고, 원본 히스토그램을 함께 확인하는 습관이 중요합니다.
Q. BF-TEM과 DF-TEM 이미지에서 밝기가 반전된다고 하던데, 왜 그런가요?
A. BF-TEM은 직접 투과한 빔을 이용하고, DF-TEM(Dark Field TEM)은 회절된 빔을 이용해 이미지를 형성합니다. 여기서 DF-TEM이란 특정 회절 방향을 선택해 그 빔만으로 이미지를 만드는 방식으로, BF에서 어두웠던 결정 영역이 DF에서는 밝게 나타나는 명암 반전이 발생합니다. 같은 시료를 두 모드로 비교하면 어떤 영역이 회절 대비에 의해 어두워졌는지 판단하는 데 도움이 됩니다.
Q. 서로 다른 날 찍은 TEM 이미지를 비교할 때 주의할 점이 있나요?
A. 표시 설정, 즉 밝기와 대비의 범위가 다르게 적용되어 있으면 시료 자체의 변화와 설정 차이에 의한 변화를 구분하기 어렵습니다. 가능하면 동일한 윈도우 레벨 설정을 유지하거나, 원본 파일 기준으로 같은 처리 조건을 적용한 뒤 비교하는 것이 좋습니다. 정량 분석이 목적이라면 이 부분을 더욱 꼼꼼히 확인해야 합니다.
결론
TEM 이미지에서 밝기와 대비를 다루는 일은, 제가 경험하면서 느낀 것처럼 단순한 화면 정리 작업이 아닙니다. BF-TEM의 명암이 만들어지는 원리, 질량-두께 대비와 회절 대비 그리고 위상 대비가 서로 어떻게 다른지를 이해하고 있어야, 이미지에서 보이는 것을 제대로 해석할 수 있습니다.
보기 좋은 이미지를 만드는 것과 과학적으로 신뢰할 수 있는 이미지를 만드는 것은 다른 문제입니다. 앞으로 TEM 데이터를 분석하거나 다른 이미지와 비교할 일이 있다면, 이미지의 외관보다 원본 데이터에 담긴 정보가 온전히 보존되어 있는지, 그 명암의 물리적 원인이 무엇인지를 먼저 짚어보는 것이 좋은 출발점이 될 것입니다.
참고: ETH Zurich — TEM: Bright Field Images / ETH Zurich — Mass-Thickness and Bragg Contrast / UC Merced — Talos Basic General Information / ETH Zurich — Examples of BF and DF TEM Images / ETH Zurich — TEM Image Formation
