HRTEM과 HAADF-STEM의 차이를 단순히 이미지 선명도 문제로 생각했습니다. 같은 원자 수준의 구조를 보는 기술인데 뭐가 그렇게 다르겠냐 싶었죠. 그런데 직접 장비를 운용해보니 두 방식은 이미지가 만들어지는 원리 자체가 완전히 달랐고, 잘못 이해하면 분석 결론도 완전히 틀어질 수 있다는 걸 알게 되었습니다.

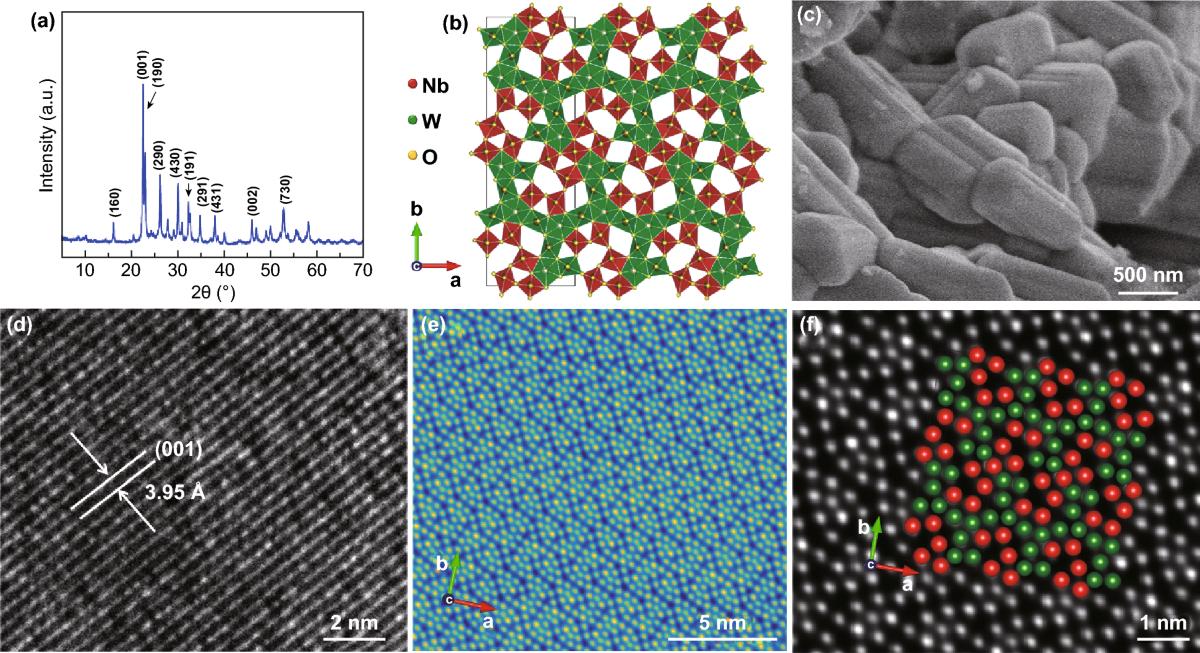

HRTEM의 위상대비, 선명하다고 믿으면 안 됩니다
HRTEM(고분해능 투과전자현미경)으로 처음 격자 프린지를 확인했을 때의 그 기분은 지금도 생생합니다. 원자 하나하나가 줄지어 있는 것처럼 보이는 이미지를 보면서 "이게 진짜 원자 배열이구나" 싶었는데, 사실 그 생각이 절반은 틀렸습니다.
HRTEM은 위상대비(Phase contrast)를 이용해 이미지를 형성합니다. 여기서 위상대비란, 시료를 통과한 직접빔과 격자에서 회절된 빔이 대물렌즈 아래에서 서로 간섭을 일으키면서 명암을 만들어내는 방식입니다. 쉽게 말해 원자 위치를 직접 찍는 게 아니라, 빛의 간섭 패턴으로 구조를 간접적으로 보는 방식입니다.
문제는 이 간섭 패턴이 초점 조건, 즉 디포커스(Defocus) 값에 굉장히 민감하다는 점입니다. 제가 직접 운용해보니 초점을 조금만 바꿔도 같은 시료에서 격자 무늬의 밝고 어두운 부분이 반전되거나, 없던 무늬가 나타나기도 했습니다. 이미지가 선명하게 보인다고 해서 그게 곧 시료의 실제 원자 배열이라고 단정할 수 없는 이유가 여기에 있습니다.
ETH Zurich의 ScopeM 자료에 따르면, HRTEM 이미지를 제대로 해석하려면 대물렌즈 수차(Objective lens aberration)와 CTF(Contrast Transfer Function), 그리고 시료 두께와 결정 방향까지 함께 고려해야 합니다(출처: ETH Zurich ScopeM). 여기서 CTF란 렌즈 수차와 디포커스 조건이 이미지의 공간 주파수별 대비에 어떤 영향을 미치는지 나타내는 함수인데, 이 함수를 이해하지 못하면 이미지를 보고도 틀린 결론을 낼 수 있습니다. 저도 초반에 이미지 시뮬레이션 없이 이미지를 해석하다가 격자 간격을 잘못 읽은 경험이 있어서, 이 부분은 특히 조심해야 한다고 생각합니다.
HAADF-STEM의 Z-contrast, 직관적이지만 함정이 있습니다
처음 HAADF-STEM 이미지를 봤을 때는 솔직히 이건 예상 밖이었습니다. HRTEM과 달리 무거운 원소가 그냥 밝게 빛나는 것처럼 보이니까요. 같은 시료를 보는데 이렇게 직관적일 수 있다는 게 처음엔 거의 충격에 가까웠습니다.
HAADF-STEM은 비간섭성 산란(Incoherent scattering)을 이용합니다. STEM 방식으로 수렴된 전자빔(probe)을 시료에 주사하면서, 큰 각도로 산란된 전자만 고각 환형 암시야 검출기(HAADF detector)로 모읍니다. 이때 산란 강도가 원자번호(Z)의 제곱에 대략 비례하기 때문에 무거운 원소일수록 이미지에서 밝게 나타납니다. 이를 Z-contrast라고 부릅니다. Z-contrast란 원자번호 차이를 밝기 차이로 시각화하는 원리로, 서로 다른 원소가 섞인 복합 소재의 원자 배열을 구분하는 데 특히 유용합니다.
그런데 제 경험상 이건 좀 다릅니다. Z-contrast가 직관적이라는 인상 때문에 "밝은 점 = 무거운 원소"라고 단순하게 판단하는 경우가 생각보다 많습니다. 실제로는 시료 두께, 결정 방향의 channeling 효과, 전자빔의 수렴각(convergence angle), 그리고 검출기 수집각(collection angle)에 따라 같은 원소도 밝기가 달라질 수 있습니다. 촬영 조건이 조금만 달라져도 대비 자체가 뒤집히는 경우도 있기 때문에, 이미지 하나만 보고 원소를 특정하는 건 위험합니다.
제가 복합 산화물 시료를 분석할 때 HAADF 이미지에서 특정 원자 기둥이 유독 밝게 나타나는 걸 봤습니다. 처음에는 무거운 원소가 그 위치에 집중적으로 배치된 거라고 판단했는데, EDS 분석을 함께 진행해보니 두께 차이에 의한 효과였던 적도 있었습니다. 그 이후로 HAADF 이미지를 볼 때는 반드시 촬영 조건을 먼저 확인하는 습관이 생겼습니다.
검출기 각도가 이미지의 성격을 바꿉니다
STEM 이미징에서 어떤 검출기를 어떤 각도로 배치하느냐에 따라 이미지가 담는 정보가 완전히 달라집니다. 이 부분이 생각보다 중요한데, 실제로 운용하다 보면 간과하기 쉬운 지점이기도 합니다.
STEM에서 사용하는 주요 검출기 모드는 크게 세 가지로 나뉩니다.
- BF-STEM(명시야 검출기): 직접빔을 포함한 작은 산란각 영역의 전자를 수집합니다. 위상 대비 성분이 포함되기 때문에 HRTEM과 비슷한 성격의 이미지를 얻을 수 있고, 가벼운 원소도 상대적으로 잘 보입니다.
- ADF-STEM(환형 암시야 검출기): 중간 각도로 산란된 전자를 수집합니다. Z-contrast 성분과 회절 대비가 섞여 있어, 해석에 주의가 필요합니다.
- HAADF-STEM(고각 환형 암시야 검출기): 큰 각도로 산란된 전자만 수집합니다. 비간섭성 열확산 산란이 지배적이 되어 Z-contrast가 명확하게 드러납니다.
제가 처음 STEM 검출기 설정을 배울 때 ADF와 HAADF 이미지를 나란히 놓고 비교해본 적이 있습니다. 같은 시료, 같은 위치를 촬영했는데도 이미지 대비가 눈에 띄게 달랐습니다. ADF 이미지에서는 결정 방향이나 회절 조건의 영향이 더 크게 나타났고, HAADF로 전환하자 원자번호에 따른 밝기 차이가 훨씬 명확해졌습니다. 검출기 수집각이 달라지면 같은 시료도 완전히 다른 이야기를 하는 이미지가 된다는 것을 그때 실감했습니다.
ETH Zurich ScopeM의 STEM Detectors 자료에서도 검출기 배치와 산란각에 따라 이미지 모드의 성격이 어떻게 달라지는지 체계적으로 정리하고 있습니다(출처: ETH Zurich ScopeM STEM Detectors). 장비 운용 초기에 이 자료를 한 번이라도 꼼꼼히 읽어두면, 검출기 설정이 얼마나 결정적인 변수인지 이해하는 데 도움이 됩니다.
HRTEM과 STEM, 경쟁이 아니라 조합입니다
HRTEM과 HAADF-STEM을 비교할 때 가장 아쉬운 부분은, 두 기술을 마치 세대 교체처럼 바라보는 시각입니다. STEM이 더 직관적인 이미지를 제공하니까 HRTEM은 구식이 됐다는 식의 이야기를 실제로 들은 적이 있는데, 저는 그 시각에 동의하지 않습니다.
HRTEM은 결정 격자 간격, 원자 배열의 주기성, 결정 결함 등을 관찰하는 데 여전히 강점이 있습니다. 특히 가벼운 원소(Li, O, N 등)처럼 Z-contrast가 잘 드러나지 않는 원소들을 포함한 시료에서는 HRTEM의 위상대비가 오히려 더 유리한 경우도 있습니다. 반면 HAADF-STEM은 무거운 원소의 원자 배열이나 조성 분포를 직관적으로 파악할 때 탁월하고, EDS나 EELS 같은 분광 분석과 결합하면 이미지에서 보이는 밝기 차이를 화학 조성으로 검증할 수 있습니다.
Egerton & Watanabe(2022)의 리뷰에서도 TEM의 공간 해상도는 단순히 이미지의 선명도와 같지 않으며, 이미지 형성 원리와 노이즈 처리 과정까지 함께 고려해야 한다는 점을 강조하고 있습니다. 이미지 처리나 노이즈 제거 과정에서 실제 구조 정보가 뭉개질 가능성이 있다는 지적인데, 이건 HRTEM이든 STEM이든 공통적으로 해당되는 이야기입니다.
제가 내린 결론은 간단합니다. 결정 구조와 격자 정보가 중요하다면 HRTEM, 원자번호에 따른 대비나 국소 조성 분포가 궁금하다면 HAADF-STEM을 선택하고, 필요하다면 두 방법을 같은 시료에 순차적으로 적용하는 것이 가장 실용적인 접근입니다. 좋은 이미지를 얻는 것과 올바른 과학적 결론을 내리는 것은 분명히 다른 문제입니다. 이미지가 선명할수록 그 이미지가 무엇을 의미하는지 더 신중하게 따져봐야 한다고 생각합니다.
자주 묻는 질문
Q. HRTEM이랑 HAADF-STEM 중에 어떤 게 더 해상도가 높나요?
A. 단순히 어느 쪽이 더 높다고 말하기 어렵습니다. 해상도는 이미지의 선명도와 다른 개념이고, 시료 조건과 촬영 설정에 따라 달라집니다. 제 경험상 HAADF-STEM이 시각적으로 더 선명해 보이는 경우가 많지만, 그게 곧 더 높은 공간 해상도를 의미하지는 않습니다. 분석 목적에 맞는 방법을 선택하는 것이 해상도 수치보다 훨씬 중요합니다.
Q. HRTEM 이미지에서 초점(Defocus)을 어떻게 맞춰야 하나요?
A. 정답으로 정해진 디포커스 값은 없습니다. 재료마다, 가속 전압마다, 대물렌즈 수차 조건마다 최적값이 달라집니다. 제가 겪어보니 CTF(Contrast Transfer Function)를 기준으로 최적 디포커스 범위를 추정하고, 이미지 시뮬레이션 결과와 실제 이미지를 비교하는 과정이 필수입니다. 직접 여러 디포커스 조건으로 시리즈를 촬영해 비교하는 방법도 자주 쓰입니다.
Q. HAADF 이미지에서 밝은 점이 보이면 무거운 원소가 있는 건가요?
A. 대부분의 경우 그렇게 해석하지만, 무조건 그렇지는 않습니다. 시료 두께가 두꺼운 부분이나 channeling 조건이 강한 방향에서는 원자번호가 낮아도 밝게 보일 수 있습니다. 제 경험상 HAADF 이미지 단독으로 원소를 특정하는 건 위험하고, EDS나 EELS 분석을 병행해서 검증하는 것이 올바른 순서입니다.
Q. BF-STEM과 HRTEM은 같은 건가요?
A. 비슷해 보이지만 엄밀히는 다릅니다. BF-STEM은 수렴된 빔을 주사하면서 소각 산란 전자를 수집하고, HRTEM은 평행 빔을 사용해 간섭 이미지를 형성합니다. 결과 이미지의 대비 형성 원리가 다르기 때문에, 같은 시료라도 두 방법의 이미지는 미묘하게 다를 수 있습니다. 운용 목적에 따라 적절히 선택하는 것이 맞습니다.
결론
TEM 이미징에서 HRTEM과 HAADF-STEM을 다루면서 제가 가장 크게 배운 것은, 좋아 보이는 이미지와 정확한 이미지는 다를 수 있다는 사실입니다. 위상대비를 이용하는 HRTEM이든, Z-contrast를 이용하는 HAADF-STEM이든 각각의 이미지 형성 원리를 이해하지 못하면 선명한 이미지도 잘못된 결론으로 이어질 수 있습니다.
분석을 시작하기 전에 "나는 무엇을 보고 싶은가"를 먼저 정하는 것이 중요합니다. 결정 구조와 격자 정보라면 HRTEM, 원자번호 차이나 조성 분포라면 HAADF-STEM, 그리고 확신이 필요하다면 EDS나 EELS를 함께 활용하는 방향으로 접근하시길 권합니다. 전자현미경 성능이 아무리 좋아져도, 이미지를 올바르게 해석하는 능력은 여전히 사람의 몫입니다.
참고: ETH Zurich ScopeM – HRTEM vs. HAADF-STEM / Egerton & Watanabe (2022), Micron – Spatial resolution in TEM
