반도체 소자 분석 업무를 처음 접했을 때, 저는 장비 스펙이 좋으면 좋은 이미지는 자동으로 따라온다고 생각했습니다. 그런데 실제로 현장에서 TEM 분석을 진행해보니 결과물의 품질을 가르는 건 장비 성능이 아니라 시편이 얼마나 잘 준비되어 있는가였습니다. 그 핵심에 FIB(Focused Ion Beam, 집속 이온빔) 기술이 있었고, 저는 그때부터 이 기술을 본격적으로 파고들기 시작했습니다.

FIB의 원리와 시편 제작 단계

FIB(Focused Ion Beam)란 갈륨(Ga) 이온을 고진공 속에서 전기장으로 가속한 뒤 렌즈로 집속시켜 시료 표면에 조사하는 기술입니다. 쉽게 말해, 눈에 보이지 않는 이온 빔을 아주 좁은 점으로 모아 재료 표면을 나노미터 수준으로 깎아내는 정밀 절삭 도구라고 이해하면 됩니다. 이 스퍼터링(sputtering) 과정, 즉 이온이 재료 표면에 충돌하면서 원자를 튕겨내는 현상을 제어해 원하는 단면을 만들어냅니다.

제가 처음 FIB 장비를 다루는 현장을 지켜봤을 때 가장 인상적이었던 건 DualBeam 구성이었습니다. DualBeam이란 이온빔과 전자빔을 하나의 장비 안에서 동시에 운용하는 방식으로, 이온빔으로 가공하면서 전자빔(SEM)으로 실시간 모니터링이 가능한 시스템입니다. 덕분에 수백 나노미터 크기의 특정 결함 위치를 눈으로 확인하면서 정확하게 가공할 수 있었습니다(출처: Thermo Fisher Scientific).

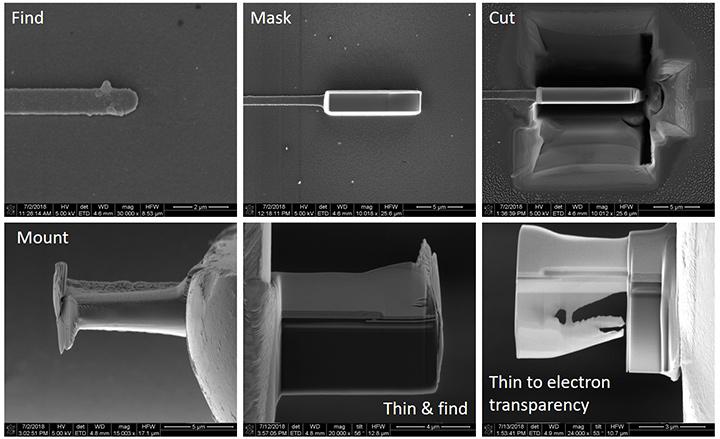

실제 시편 제작은 크게 네 단계로 진행됩니다. 먼저 관찰하려는 영역 위에 백금(Pt) 보호층을 증착합니다. 이 보호층은 이후 가공 과정에서 표면이 손상되지 않도록 막아주는 일종의 완충재입니다. 그다음 양쪽에서 V자 형태로 큰 홈을 파내어 얇은 판 모양의 라멜라(lamella)를 분리해냅니다. 라멜라란 TEM 관찰을 위해 FIB로 제작하는 수십~수백 나노미터 두께의 박편 시편을 의미합니다. 분리된 라멜라는 미세 조작기로 TEM 그리드에 옮기고, 마지막으로 낮은 전압의 이온빔으로 표면을 한 번 더 다듬는 저전압 최종 연마(low-kV polishing) 단계를 거칩니다.

• 백금(Pt) 보호층 증착: 관심 영역 표면 손상 방지
• 거친 가공(bulk milling): 양측에서 큰 홈을 파내어 라멜라 형성
• 추출 및 그리드 이송: 미세 조작기(micromanipulator)로 TEM 그리드에 부착
• 저전압 최종 연마: 5 kV 이하 이온빔으로 표면 가공 손상층 제거

또 한 가지 제가 직접 확인했던 부분은 관찰 방향에 따라 얻는 정보가 완전히 달라진다는 점입니다. 단면 관찰용 Cross-section 시편은 박막 층 두께, 계면 구조, 배선 단면을 보여주는 반면, 평면 관찰용 Plan-view 시편은 결정립 분포나 표면 결함 패턴을 파악하는 데 적합합니다. 분석 목적에 따라 어떤 방향으로 시편을 뽑을지 먼저 결정해야 한다는 걸, 처음엔 당연하게 생각했지만 실제로 잘못 선정해서 원하는 정보를 못 얻은 경험을 하고 나서야 제대로 실감했습니다.

요약: FIB는 갈륨 이온빔 스퍼터링으로 나노미터 수준의 정밀 가공을 구현하며, 보호층 증착 → 라멜라 추출 → 저전압 연마의 단계를 거쳐 TEM 분석용 시편을 제작한다.



TEM 분석 결과에 미치는 손상과 한계

FIB로 만든 시편이라고 해서 무조건 신뢰할 수 있는 TEM 이미지가 나오는 건 아닙니다. 제가 이 부분을 처음 깨달았을 때 솔직히 이건 예상 밖이었습니다. 이온빔이 재료를 깎아내는 과정에서 불가피하게 표면 손상층(amorphous damage layer)이 생성되는데, 이 손상층은 원래 결정 구조가 무너진 비정질(amorphous) 영역입니다. 두께가 10~30 nm 수준에 불과해 보여도, 분석하려는 시편 자체가 그 정도 두께라면 결과 전체를 뒤흔들 수 있습니다.

더 까다로운 문제는 갈륨(Ga) 이온 주입입니다. 가속된 갈륨 이온이 시편 표면 아래로 침투해 잔류하는데, 이것이 원래 재료의 조성이나 전자적 특성을 바꿔놓을 수 있습니다. Mayer 등의 연구에 따르면 FIB 가공에 따른 갈륨 오염과 표면 손상은 TEM 분석 결과 해석에 실질적인 영향을 줄 수 있으며, 이를 간과하면 잘못된 구조 분석으로 이어질 수 있습니다(출처: Cambridge Core – Mayer et al., TEM Sample Preparation and FIB-Induced Damage).

저전압 최종 연마가 중요한 이유가 바로 여기에 있습니다. 통상 30 kV로 진행하는 거친 가공 단계 이후, 5 kV 이하 혹은 2 kV까지 전압을 낮춰 표면을 다듬으면 손상층 두께를 수 nm 수준으로 줄일 수 있습니다. 제 경험상 이 마지막 단계를 생략하거나 대충 넘기면 고배율 TEM 이미지에서 결정 계면이 흐릿하게 뭉개지는 결과가 나왔습니다. 이미지가 선명해 보여도 그게 실제 계면인지, 손상층의 경계인지 구분이 안 되는 상황이 생기는 것입니다.

또한 재증착(redeposition) 현상도 무시하기 어렵습니다. 재증착이란 이온빔이 재료를 깎아낼 때 튕겨나온 원자가 시편 표면 다른 곳에 다시 달라붙는 현상입니다. 특히 가공 구역이 좁거나 깊을수록 심해지며, 이렇게 재증착된 물질이 원래 시편의 구조인 것처럼 보일 수 있어 해석 시 주의가 필요합니다. 자동화 시편 제작 기능이 발전했다고 해도, 이런 물리적 한계는 장비가 아닌 분석자가 인지하고 있어야 할 부분입니다.

요약: FIB 가공은 표면 손상층 생성, 갈륨 이온 주입, 재증착 등의 한계를 가지며, 저전압 최종 연마와 손상 인식이 올바른 TEM 분석 결과의 전제 조건이다.



자주 묻는 질문

Q. FIB로 만든 TEM 시편은 두께가 얼마나 되어야 하나요?

A. 일반적으로 TEM 관찰이 가능한 시편 두께는 100 nm 이하이며, 고분해능(HR-TEM) 분석을 위해서는 30~50 nm 수준까지 박막화하는 것이 권장됩니다. 다만 너무 얇아지면 기계적으로 취약해져 가공 중 시편이 파손될 수 있어, 재료 특성과 분석 목적에 따라 적절한 두께를 판단하는 것이 중요합니다.



Q. FIB 시편 제작에서 백금 보호층은 왜 꼭 필요한가요?

A. 이온빔이 관심 영역에 도달하기 전에 표면을 먼저 손상시키는 것을 막기 위해 백금(Pt) 보호층을 증착합니다. 보호층이 없으면 관찰하려는 바로 그 계면이나 구조가 가공 과정에서 훼손되어 원래 상태를 제대로 분석할 수 없게 됩니다. 전자빔 혹은 이온빔을 이용한 두 가지 증착 방법이 있으며, 이온빔 증착은 더 빠르지만 그 자체로도 약간의 손상을 유발할 수 있습니다.



Q. Cross-section 시편과 Plan-view 시편은 어떤 차이가 있나요?

A. Cross-section(단면) 시편은 박막 층 두께, 계면 구조, 배선 단면 등 시료의 깊이 방향 정보를 보여줍니다. 반면 Plan-view(평면) 시편은 시료를 위에서 아래로 관통하는 방향으로 제작하여 결정립 크기, 표면 결함 분포 등 면 내(in-plane) 정보를 얻는 데 적합합니다. 어떤 시편을 선택할지는 분석하려는 구조적 정보가 무엇인지에 따라 먼저 결정해야 합니다.



Q. FIB 가공 후 TEM 이미지가 흐릿하게 나오는 이유는 뭔가요?

A. 가장 흔한 원인은 저전압 최종 연마가 충분하지 않아 표면 손상층이 두껍게 남아 있는 경우입니다. 30 kV 고전압 가공 후 저전압 단계를 생략하거나 짧게 진행하면, 비정질 손상층이 결정 계면을 가려 이미지가 뭉개지게 됩니다. 시편 두께가 불균일하거나 재증착 물질이 남아 있는 경우에도 동일한 문제가 나타납니다.



결론

FIB 기술의 가치는 얼마나 얇은 라멜라를 만들 수 있는가보다, 분석 목적에 맞는 위치를 정확히 선정하고 가공 과정의 한계를 이해한 채로 시편을 준비하는 데 있다고 저는 생각합니다. 이온빔 스퍼터링의 원리, 갈륨 오염, 재증착, 손상층 형성까지 일련의 물리 현상을 모르는 상태에서 TEM 이미지를 해석하면, 잘 만들어진 시편에서도 잘못된 결론을 내릴 수 있습니다.

정리하면, TEM 분석 결과를 신뢰하려면 이미지 자체뿐 아니라 그 이미지가 만들어지기까지의 시편 준비 과정 전체를 함께 검토하는 습관이 필요합니다. 앞으로 FIB-SEM이나 TEM 분석을 처음 접하는 분이라면, 장비 조작법보다 먼저 가공 조건이 시편에 어떤 영향을 주는지부터 파악하는 것이 더 빠른 길이라고 제 경험에서 말씀드릴 수 있습니다.

참고: 1. Mayer et al. – TEM Sample Preparation and FIB-Induced Damage (Cambridge Core) | 2. Reducing focused ion beam damage to transmission electron microscopy samples (PubMed) | 3. Thermo Fisher Scientific – Electron Microscopy Sample Preparation Technology
