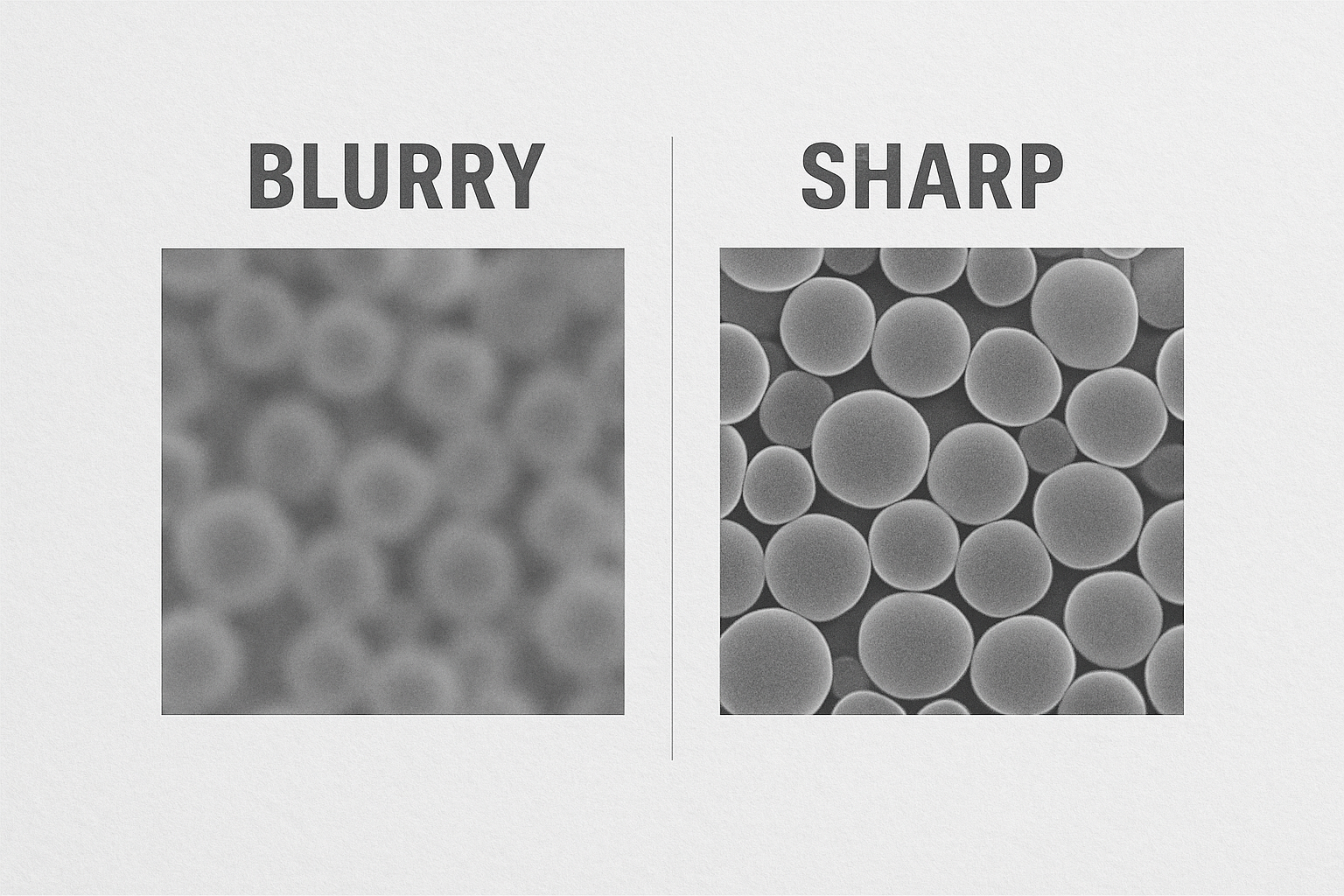

SEM 촬영을 하다 보면 이미지가 뭉개진다는 이유만으로 초점(Focus) 노브를 계속 돌리게 됩니다. 저도 처음엔 그랬습니다. 그런데 아무리 조정해도 선명해지지 않는 경우가 있었고, 그때서야 문제가 초점이 아닐 수 있다는 걸 깨달았습니다. 이미지 품질 저하에는 비점수차, Charging, 운용 조건 등 여러 원인이 복합적으로 얽혀 있습니다.
초점만 돌린다고 해결되지 않는 이유
SEM에서 초점(Focus)을 조정한다는 것은 전자빔이 시료 표면에 맺히는 수렴점을 올리거나 내리는 작업입니다. 즉, 렌즈에 인가되는 전류를 바꿔 빔이 시료 표면에 정확히 모이도록 맞추는 원리입니다. 일반적으로 이미지가 흐리면 초점 문제라고 생각하는 분들이 많은데, 저는 그게 항상 맞는 건 아니라는 경험을 꽤 여러 번 했습니다.
특히 비점수차(Astigmatism)가 남아 있는 상태에서는 초점을 아무리 정밀하게 조정해도 이미지가 특정 방향으로 늘어나거나 번지는 현상이 사라지지 않습니다. 여기서 비점수차란 전자빔이 X축과 Y축 방향으로 서로 다른 수렴 특성을 가지면서 발생하는 왜곡으로, 이미지에서 보면 가로 또는 세로 방향으로 구조물이 한쪽으로 잡아당겨진 것처럼 보입니다.
제가 직접 확인해보니, 초점 과대(Over-focus)와 초점 부족(Under-focus) 상태에서 이미지가 서로 다른 방향으로 번질 때 비점수차를 의심해야 했습니다. 초점이 맞는 지점에서도 이미지가 한 방향으로 흐릿하다면 Stigmator 조정이 먼저입니다. 출처: University of Pennsylvania NCF EM Reference – Focus
- 이미지가 전반적으로 균일하게 흐린 경우 → Focus 조정 우선 검토
- 초점을 넘기면서 흐림 방향이 바뀌는 경우 → 비점수차(Astigmatism) 가능성
- 초점 조정 후에도 한 방향 번짐이 잔존하는 경우 → Stigmator X/Y 보정 필요
- 밝기가 불규칙하게 변하거나 이미지가 흘러내리는 경우 → Charging 의심
비점수차 보정, Stigmator를 어떻게 쓰는가
Stigmator는 전자빔의 비점수차를 보정하기 위한 보조 렌즈 장치입니다. SEM 장비에는 X 방향과 Y 방향을 각각 독립적으로 조정하는 Stigmator X와 Stigmator Y가 있으며, 이 두 값을 균형 있게 맞춰야 전자빔이 원형으로 수렴하게 됩니다. 쉽게 말해, 타원형으로 찌그러진 빔 단면을 원형으로 되돌리는 작업이라고 보면 됩니다.
일반적으로 Stigmator를 조정하면 바로 해결된다고 알려져 있지만, 제 경험상 이건 좀 다릅니다. Stigmator를 조정한 뒤에는 초점이 미세하게 어긋나 있는 경우가 많았습니다. 결국 Focus를 조금 다시 맞추고, 다시 Stigmator를 확인하고, 또 Focus를 미세 조정하는 반복 과정이 필요했습니다. 이 과정을 건너뛰면 어느 한쪽이 약간 틀어진 상태로 촬영하게 됩니다.
University of Melbourne의 비점수차 관련 자료에 따르면, Stigmator 보정은 초점이 충분히 맞은 상태에서 수행해야 정확도가 높아지며, X와 Y 방향을 한꺼번에 큰 폭으로 움직이기보다는 작게 교대로 조정하는 것이 효과적입니다(출처: University of Melbourne, Nanomaterials Learning Centre – Stigmatism). 솔직히 처음에는 이 순서가 번거롭게 느껴졌는데, 결과물을 비교해보면 차이가 확실히 납니다.
또한 비점수차는 장비 자체의 오염이나 정렬 상태에 따라서도 달라질 수 있습니다. 동일한 시료를 며칠 간격으로 촬영했을 때 Stigmator 보정값이 달라지는 걸 경험한 적이 있는데, 그때마다 기계적으로 이전 값을 그대로 적용하는 것은 좋지 않다는 걸 느꼈습니다.
Charging이 만드는 함정, 초점 문제와 구별하는 법
시료 Charging은 비전도성 시료에 전자빔을 조사했을 때 전하가 표면에 축적되는 현상입니다. 전하가 쌓이면 전자빔 경로가 틀어지거나 신호가 왜곡되고, 이미지에는 밝기가 불규칙하게 변하거나 화면 일부가 과도하게 밝아지는 방식으로 나타납니다. 처음 보면 초점이 안 맞아서 그런 것처럼 보이는데, 초점을 아무리 건드려도 해결이 되지 않습니다.
제가 직접 써봤는데, Charging이 심한 시료에서는 스캔하는 방향으로 이미지가 흘러내리거나, 특정 구간에서 갑자기 밝아지는 현상이 나타났습니다. 이 증상은 Focus나 Stigmator 조정과는 무관하게 발생했습니다. 이 경우 가속전압(Accelerating Voltage)을 낮추거나 빔 전류(Beam Current)를 줄이는 방향으로 조건을 변경해야 했고, 일부 시료에서는 저진공 모드(Low Vacuum Mode)로 전환했을 때 Charging이 크게 감소했습니다.
다만 낮은 가속전압이 무조건 좋은 것은 아닙니다. 가속전압을 낮추면 Charging은 줄지만 신호 대 잡음비(Signal-to-Noise Ratio, SNR)가 떨어지고, 관찰 깊이도 얕아집니다. SNR이란 유효한 신호 대비 무작위 잡음의 비율로, 이 값이 낮아지면 이미지가 선명해 보여도 미세 구조의 실제 정보를 놓칠 수 있습니다. 조건을 바꾸기 전에 어떤 정보를 얻는 게 목적인지 먼저 생각해야 하는 이유입니다.
University of Pennsylvania의 NCF EM Reference Troubleshooting 자료에서도 Spot Size, Scan Speed, 가속전압 등을 체계적으로 조정하는 과정이 강조되어 있는데, 제 경험으로는 이 항목들을 한 번에 여러 개 바꾸면 어떤 변경이 효과를 낸 건지 파악하기 어려웠습니다. 한 번에 하나씩 바꾸고 결과를 비교하는 방식이 시간이 더 걸리는 것 같아도 결국 빠른 길이었습니다.
자주 묻는 질문
Q. SEM 이미지가 흐릿할 때 초점을 먼저 맞춰야 하나요, Stigmator를 먼저 조정해야 하나요?
A. 일반적으로 Focus를 어느 정도 맞춘 뒤 Stigmator를 보정하고, 다시 Focus를 미세 조정하는 순서가 권장됩니다. 초점이 완전히 어긋난 상태에서 Stigmator를 조정하면 비점수차 방향을 정확히 파악하기 어렵습니다. 제 경험상 이 두 가지를 번갈아 조정하는 반복 과정을 거쳐야 최상의 결과를 얻을 수 있었습니다.
Q. 비점수차(Astigmatism)가 남아있는지 어떻게 확인하나요?
A. 초점을 약간 넘기면서(Over-focus, Under-focus) 이미지의 흐림 방향이 서로 수직으로 바뀌는지 확인하는 방법이 있습니다. 두 방향에서 번지는 방향이 다르게 나타나면 비점수차가 있다는 신호입니다. 초점이 맞는 지점에서도 한 방향으로 구조물이 늘어난다면 Stigmator 보정이 필요한 상태입니다.
Q. 절연 시료를 SEM으로 관찰할 때 Charging을 줄이는 방법은 뭔가요?
A. 가장 일반적인 방법은 가속전압을 낮추거나, 저진공 모드(Low Vacuum Mode)를 활용하는 것입니다. 시료에 얇은 전도성 코팅(예: Pt, Au, C)을 하는 방법도 효과적입니다. 다만 코팅은 시료 표면 구조를 일부 덮을 수 있으므로, 관찰 목적에 따라 코팅 두께와 재료를 신중하게 선택해야 합니다.
Q. 이미지가 선명해졌으면 분석 결과도 정확한 건가요?
A. 반드시 그렇지는 않습니다. 과도하게 낮은 가속전압이나 부적절한 Spot Size 설정은 이미지를 선명하게 만들 수 있지만, 표면 아래 구조 정보를 놓치거나 신호 대 잡음비(SNR)를 낮출 수 있습니다. 이미지가 선명한 것과 분석에 적합한 조건이 맞는 것은 별개의 문제라는 점을 염두에 두어야 합니다.
결론
SEM 이미지 품질 문제는 단순히 초점 하나의 문제가 아닙니다. 비점수차, Charging, 운용 조건이 복합적으로 얽혀 있기 때문에 이미지에 나타난 증상을 먼저 관찰하고 원인을 하나씩 분리하는 접근이 중요합니다. 제가 경험한 것처럼, 문제를 빨리 해결하려고 여러 설정을 한꺼번에 바꾸면 오히려 원인 파악이 어려워지고 재촬영만 늘어나는 결과가 됩니다.
조작 방법을 익히는 것과 이미지 이상 현상을 해석하는 능력은 다른 문제입니다. 설정 변경 전후의 이미지를 비교하는 습관, 증상을 기록해두는 습관이 쌓이면 다음 촬영에서 같은 실수를 반복하지 않게 됩니다. 지금 당장은 번거롭게 느껴지더라도 이 과정을 습관화하는 것이 결국 신뢰할 수 있는 분석 결과로 이어집니다.
참고: University of Pennsylvania NCF EM Reference – Focus / University of Pennsylvania NCF EM Reference – Troubleshooting / Postek & Vladar (2016), NIST – Charging and its Mitigation / Postek & Vladar (1998), Image Sharpness Measurement in SEM – Part I
※ 본문은 위 참고자료를 바탕으로 작성한 개인적인 견해와 기술적 해석을 포함합니다. 실제 장비 운용 조건은 장비 모델과 시료 특성에 따라 달라질 수 있습니다.
