선명한 이미지를 얻었다고 해서 그게 시료의 진짜 구조일까요?

그런데 같은 영역을 반복해서 관찰하다 보니 처음에는 분명히 보이던 미세구조가 조금씩 흐려지고, 대비가 달라지는 걸 경험했습니다. 초점 문제인가 싶어 다시 맞춰봐도 달라지지 않았고, 그제서야 전자빔 자체가 시료를 바꾸고 있다는 사실을 받아들이게 됐습니다.

손상 메커니즘: 전자빔이 시료를 어떻게 바꾸는가

일반적으로 TEM에서 가속전압만 낮추면 시료 손상이 해결된다고 알려져 있는데, 제 경험상 이건 절반만 맞는 이야기입니다. 전자빔에 의한 손상에는 크게 두 가지 메커니즘이 작동하고 있고, 어느 쪽이 우세한지는 시료 종류와 조사 조건에 따라 완전히 달라지기 때문입니다.

첫 번째는 녹-온 손상(knock-on damage)입니다. 여기서 knock-on damage란 전자빔의 에너지가 원자 하나를 제자리에서 튕겨내어 격자 결함을 만드는 현상을 말합니다. 쉽게 말해 공이 볼링핀을 직접 쳐서 쓰러뜨리는 것과 비슷합니다. 이 메커니즘은 가속전압이 높을수록, 그리고 원자량이 가벼울수록 잘 발생합니다. 따라서 탄소나 산소처럼 가벼운 원소로 구성된 유기물 시료에서 특히 주의가 필요합니다.

두 번째는 라디올리시스(radiolysis)입니다. radiolysis란 전자빔의 에너지가 원자를 직접 튕겨내는 것이 아니라 이온화를 일으켜 화학 결합 자체를 끊어버리는 현상을 말합니다. 유기물이나 산화물계 시료에서 주로 문제가 되며, 가속전압을 낮춘다고 해서 이 손상이 줄어드는 것은 아닙니다. 오히려 저전압에서 전자와 시료의 상호작용 단면적이 커지면서 radiolysis가 더 심해질 수도 있다는 점은 제가 처음 공부할 때 꽤 의외였습니다.

여기에 정전기적 차징(electrostatic charging)도 함께 고려해야 합니다. charging이란 전자빔 조사로 시료 표면에 전하가 축적되어 국소적인 전기장이 생기는 현상으로, 이것이 이미지 드리프트처럼 보이거나 이미지 대비를 왜곡시키기도 합니다. 처음에 저도 이 현상을 단순한 드리프트나 비점수차(astigmatism) 문제로 착각한 적이 있었습니다.

Egerton(2019)은 이 세 가지 손상 메커니즘이 시료의 조성, 결합 특성, 결정 구조에 따라 서로 다른 비중으로 작용한다고 정리하고 있습니다(출처: Micron, Egerton 2019). 따라서 모든 시료에 동일한 운용 조건을 적용하는 것은 처음부터 한계가 있는 접근입니다.

• Knock-on damage: 전자가 원자를 직접 변위시켜 격자 결함 생성 — 고전압·경원소 시료에서 우세
• Radiolysis: 이온화로 화학 결합을 끊어 구조를 변성 — 유기물·산화물에서 우세, 저전압 저감 효과 제한적
• Electrostatic charging: 전하 축적으로 이미지 왜곡 유발 — 전도성 낮은 시료에서 주의 필요

요약: 전자빔 손상은 knock-on damage, radiolysis, charging 세 메커니즘이 복합적으로 작용하며, 가속전압 하나만으로 모든 손상을 통제할 수 없다.



손상 저감과 분석 신뢰성: 약하게 쏘면 다 해결될까

손상을 줄이려면 무조건 빔을 약하게 쓰면 된다고 생각하기 쉽습니다. 저도 처음에는 그렇게 접근했습니다. 그런데 빔 전류를 낮추고 조사 시간을 짧게 잡았더니, 이번에는 이미지 자체가 노이즈 속에 묻혀서 미세구조를 읽을 수 없었습니다. 솔직히 이건 예상 밖이었습니다. 손상을 피하려다 분석 자체가 불가능해진 상황이었으니까요.

전자 조사량(electron dose)을 낮추면 시료 손상 측면에서는 유리하지만, 동시에 신호 대 잡음비(SNR, signal-to-noise ratio)가 떨어집니다. 여기서 SNR이란 얻고자 하는 신호의 강도가 무작위 노이즈에 비해 얼마나 큰지를 나타내는 지표로, 이 값이 낮으면 이미지에서 의미 있는 구조를 구별하기가 어려워집니다. 특히 원자 배열이나 미세한 결함을 분석할 때는 적정 수준의 SNR을 확보하지 못하면 분석 자체가 무의미해집니다.

제가 직접 시도해봤을 때 효과적이었던 방법은 불필요한 반복 촬영을 최대한 줄이는 것이었습니다. 관심 영역을 미리 결정하고, 빔을 조사하기 전에 시료 이동과 초점 조정을 인접 영역에서 먼저 끝내는 식입니다. 이렇게 하면 실제로 분석할 위치에 전자빔이 닿는 시간 자체를 줄일 수 있습니다.

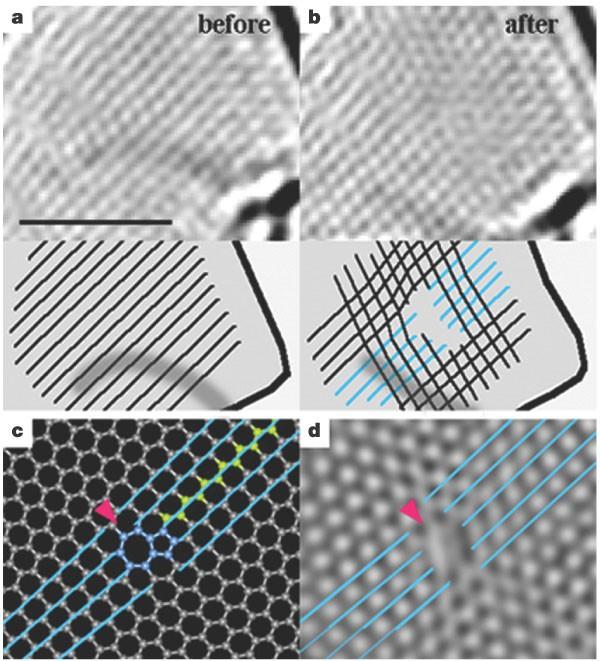

또한 첫 번째 이미지와 일정 조사 이후의 이미지를 나란히 놓고 비교해보는 것도 제 경험상 꽤 유용했습니다. 이 비교 자체가 해당 시료가 전자빔에 얼마나 민감한지를 판단하는 간접적인 척도가 됩니다. 구조 변화가 빨리 나타나는 시료라면 그때부터 조사 조건을 다시 검토해야 한다는 신호입니다.

Egerton et al.(2004) 역시 TEM과 SEM에서 시료 종류에 따른 손상 차이를 분석하며, 손상 저감의 핵심은 단순한 저전압·저전류 선택이 아니라 분석 목적에 맞는 최소 조사 조건을 찾는 데 있다고 강조합니다(출처: Micron, Egerton et al. 2004). 제 경험과 완전히 맞닿아 있는 결론이라 이 부분은 읽으면서 꽤 공감했습니다.

결국 분석 신뢰성은 이미지가 얼마나 선명한가보다, 그 이미지가 시료의 원래 상태를 얼마나 반영하고 있는가에서 결정됩니다. 가속전압, 빔 전류, 노출 시간, 누적 전자 조사량을 기록해두고 이미지 변화의 원인을 체계적으로 추적하는 습관이 결국 TEM 분석의 신뢰성을 높이는 가장 실질적인 방법이라고 생각합니다.



요약: 손상 저감은 무조건 낮은 빔 조건이 아닌 분석 목적에 맞는 최소 조사 조건을 찾는 것이며, SNR과의 균형이 분석 신뢰성의 핵심이다.



자주 묻는 질문

Q. TEM에서 가속전압을 낮추면 시료 손상이 무조건 줄어드나요?

A. 일반적으로 가속전압을 낮추면 knock-on damage는 줄일 수 있습니다. 그런데 radiolysis 메커니즘이 우세한 유기물이나 산화물 시료에서는 저전압이 오히려 손상을 악화시킬 수 있습니다. 시료의 조성과 결합 특성을 먼저 파악하고 가속전압을 선택하는 것이 맞는 순서입니다.



Q. 빔 민감한 시료는 어떻게 알아볼 수 있나요?

A. 제 경험상 가장 직관적인 방법은 동일 영역의 첫 이미지와 일정 조사 후 이미지를 비교하는 것입니다. 구조 변화나 대비 변화가 짧은 시간 안에 나타난다면 해당 시료는 전자빔에 민감하다고 판단할 수 있습니다. 이때는 조사 조건을 재검토하고 불필요한 반복 촬영을 최소화해야 합니다.



Q. 이미지 드리프트와 전자빔 손상은 어떻게 구분하나요?

A. 드리프트는 시료 전체가 한 방향으로 이동하는 형태로 나타나고, 전자빔 손상은 조사 영역 내부의 구조나 대비가 점진적으로 변하는 형태로 나타납니다. 다만 electrostatic charging이 발생하면 드리프트처럼 보이는 이미지 왜곡이 생길 수 있어 구분이 쉽지 않을 때도 있습니다. 조사 위치를 바꿔봤을 때 현상이 사라지면 드리프트 가능성이 높고, 같은 위치에서 반복될수록 손상이나 charging을 의심해볼 필요가 있습니다.



Q. 전자 조사량(electron dose)을 줄이면 이미지 품질은 어떻게 되나요?

A. 전자 조사량을 줄이면 시료 손상 측면에서는 유리하지만 신호 대 잡음비(SNR)가 낮아져 이미지에서 의미 있는 구조를 읽기 어려워집니다. 특히 원자 배열이나 미세 결함 분석에서는 SNR이 일정 수준 이하로 떨어지면 분석 자체가 불가능해집니다. 손상 최소화와 충분한 이미지 품질 사이의 균형을 찾는 것이 핵심입니다.



결론

TEM 분석에서 좋은 이미지란 단순히 선명한 이미지가 아닙니다. 제가 경험을 쌓으면서 내린 결론은, 시료의 원래 구조를 최대한 유지한 상태에서 분석 목적에 필요한 정보를 얻어낸 이미지가 진짜 가치 있는 이미지라는 것입니다. 전자빔이 시료를 변화시키고 있다는 가능성을 항상 염두에 두고, 조사 조건을 기록하고 이미지 변화를 추적하는 습관이 분석 신뢰성의 출발점입니다.

knock-on damage, radiolysis, electrostatic charging 각각의 메커니즘을 이해하고, 시료에 맞는 최소 조사 조건을 찾아가는 과정이 결국 TEM 운용 실력의 핵심이라고 생각합니다. 앞으로 빔에 민감한 시료를 다루게 된다면, 가속전압과 빔 전류뿐 아니라 누적 전자 조사량까지 함께 기록해보시길 권합니다. 그 데이터가 쌓이면 나중에 이미지 변화의 원인을 훨씬 체계적으로 추적할 수 있습니다.



참고: 1. Egerton, R. F. (2019). Radiation damage to organic and inorganic specimens in the TEM. Micron, 119, 72–87. / 2. Egerton, R. F., Li, P., & Malac, M. (2004). Radiation damage in the TEM and SEM. Micron, 35(6), 399–409. / 3. Egerton, R. F. (2021). Radiation damage and nanofabrication in TEM and STEM. Microscopy Today, 29, 56–59.
