투과전자현미경(TEM)은 나노 구조를 분석하는 데 매우 정밀한 도구로, 다양한 이미징 모드를 제공합니다. 그중에서도 BF(Bright-Field, 밝은 장)와 DF(Dark-Field, 암시야)는 기본이자 핵심 모드입니다. 이 두 방식은 같은 회절 정보에서 서로 다른 빔을 선택해 이미징 하기 때문에, 조건에 따라 매우 다른 정보를 보여줄 수 있습니다. 이 글에서는 BF와 DF의 원리, 이미지 콘트라스트 형성 방식, 실무 활용 사례, 그리고 초보자가 놓치기 쉬운 함정까지 상세하게 정리해 드립니다.
BF와 DF의 원리 차이 이해하기
BF(Bright-Field)는 TEM에서 가장 기본적인 관찰 방식으로, objective aperture를 직진빔(000) 주변에 위치시켜 거의 굴절되지 않은 전자들만 이미지에 반영됩니다. 이 방식은 시편을 투과한 대부분의 전자가 수집되므로 배경이 밝고, 산란이 많은 영역은 상대적으로 어둡게 보입니다.
반면, DF(Dark-Field)는 objective aperture를 직진빔이 아닌 특정 회절빔(g)에 위치시키는 방식입니다. 이 경우 회절 조건을 만족하는 부분만 전자를 강하게 반사하기 때문에, 해당 조건을 만족하는 결정립이나 결함이 이미지에서 밝게 드러납니다. 다시 말해, DF는 산란 또는 회절 된 전자만 이미지에 사용하기 때문에 배경이 어둡고, 특정 정보가 강조됩니다.
핵심적인 차이는 어떤 전자빔을 선택해 이미지화하느냐에 있으며, 이를 통해 동일한 시편에서도 전혀 다른 정보를 추출할 수 있습니다.
콘트라스트 생성 방식과 실무 활용
BF와 DF 모두 콘트라스트는 크게 세 가지 요인이 복합적으로 작용하여 생성됩니다.
첫째, 질량-두께 콘트라스트입니다. 시편이 두껍거나 무거운 원소로 구성될수록 전자가 산란될 확률이 커지며, BF에서는 이런 영역이 어둡게 보입니다. 반면 DF에서는 조건에 따라 밝게 보일 수도 있습니다.
둘째는 회절 콘트라스트로, 특정 결정이 Bragg 조건을 만족할 경우 강한 회절이 발생합니다. DF 모드에서는 이 회절빔을 선택적으로 이용할 수 있기 때문에, 원하는 상이나 결정립만 하이라이트 할 수 있습니다.
셋째는 결함이나 변형에 의한 콘트라스트입니다. 전위, 쌍정, 적층 결함 등은 지역적으로 회절 조건을 바꾸며, DF(two-beam 조건)를 사용하면 이들 결함이 매우 선명하게 관찰됩니다.
실무에서는 이 세 가지 콘트라스트를 적절히 조합하여 해석하는 것이 중요하며, BF는 전체적인 구조 파악에, DF는 선택적 정보 강조에 주로 사용됩니다.
실전에서 BF/DF 선택 및 함정 피하기
현장에서는 일반적으로 BF를 먼저 사용하여 시편을 서베이 합니다. 두께 분포, 오염 여부, 구멍 유무, 결함 분포를 빠르게 파악할 수 있으며, 눈에 피로감이 적고 해석이 직관적입니다. 이후 특정 상이나 결함에 대해 더 명확한 정보를 원할 경우 DF로 전환합니다.

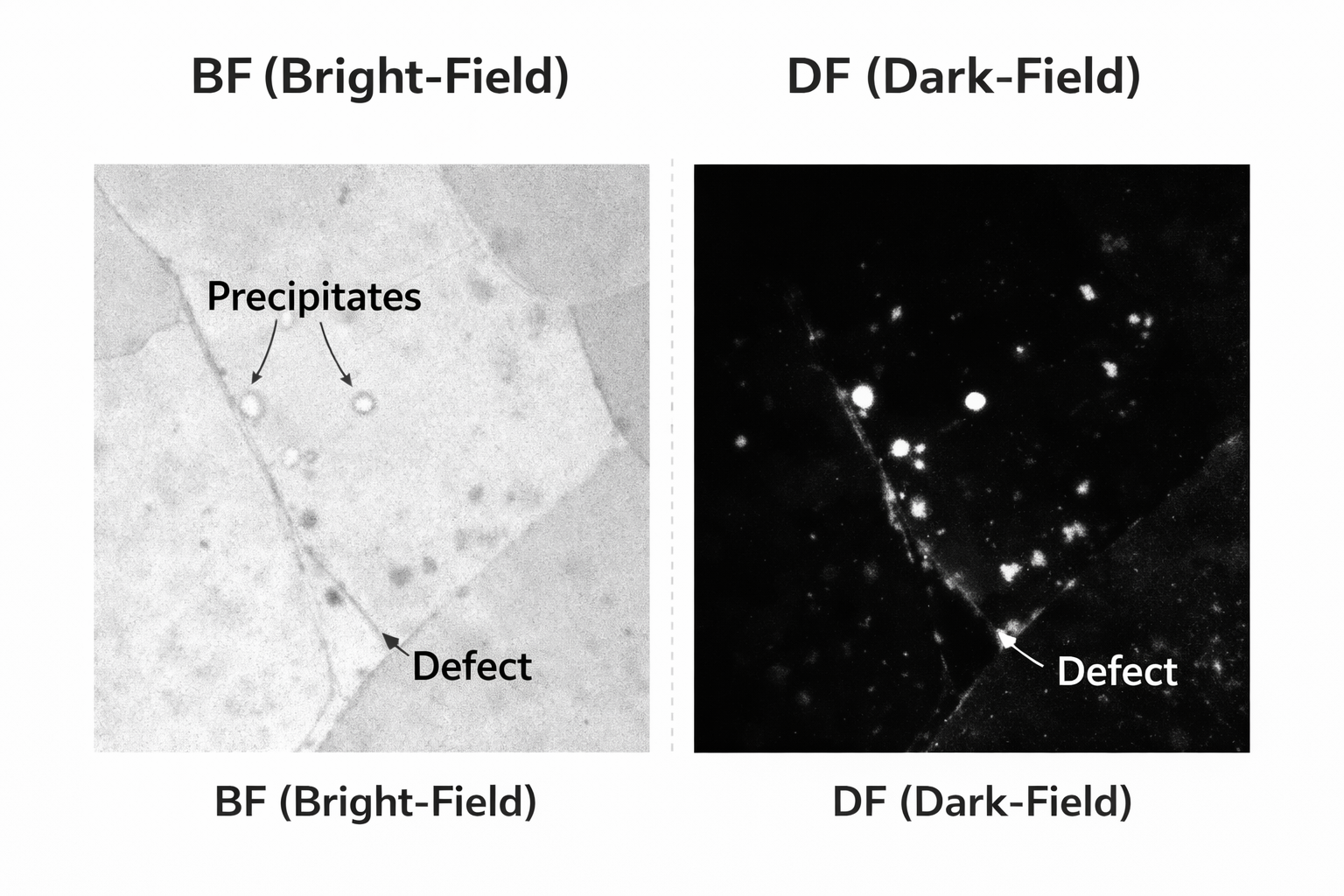

예를 들어 다결정 금속에서 석출물을 확인하고 싶다면, 해당 석출물이 만드는 회절점(g)으로 DF를 잡아주면 석출물만 밝게 떠 분포가 명확하게 드러납니다. 반대로 초박막이나 오염층, 나노결정 유무처럼 넓은 조건을 탐색할 때는 BF가 더 적합합니다.
다만 주의할 점도 많습니다. DF에서는 aperture가 너무 크면 여러 회절빔이 섞여 선택성이 낮아지고, 시편의 굴절이나 두께 변화로 인해 이미지가 쉽게 왜곡될 수 있습니다. BF에서는 대비가 두께 때문이라고 판단하기 쉽지만, 실제로는 회절 조건이 영향을 준 것일 수 있습니다. 이런 함정을 피하기 위해서는 다양한 조건에서 교차 검증이 필수입니다.
TEM 이미지 해석의 정확도를 높이기 위해서는 BF와 DF를 번갈아 사용하면서 회절패턴(SAED)과 FFT 정보를 병행하는 것이 권장됩니다.
TEM에서 BF와 DF는 각각 장점과 한계를 지닌 이미지 수단입니다. BF는 직진빔을 활용해 전체 구조를 직관적으로 확인하는 데 적합하고, DF는 선택된 회절 조건에 따라 특정 정보만 선별적으로 관찰할 수 있어 심층 분석에 유리합니다. 실무에서는 이 두 방식을 상황에 맞게 조합하는 것이 핵심입니다. TEM 이미지 분석의 정확도를 높이기 위해서는 회절 정보와의 연계, 조건 설정의 이해, 그리고 함정에 대한 경험적 대처가 필수입니다.
지금 보고 계신 샘플에도 BF와 DF를 모두 적용해 보며 차이를 직접 느껴보세요!
