(밝기, 대비, 콘트라스트, TEM 이미지 해석)
TEM 이미지를 처음 접하면 가장 먼저 눈에 들어오는 요소는 밝고 어두운 영역의 차이다. 많은 사용자들이 밝기와 대비를 단순히 “이미지를 보기 좋게 만드는 요소” 정도로 인식하지만, TEM에서의 밝기와 대비는 시료의 물리적 특성과 전자-시료 상호작용이 직접 반영된 결과다. 이 글에서는 TEM 이미지에서 밝기와 대비가 각각 무엇을 의미하는지, 그리고 이 두 요소를 어떻게 해석해야 하는지 기본 개념부터 정리해 본다.
TEM 이미지에서 밝기의 기본 의미
TEM 이미지에서 밝기는 해당 위치를 통과해 검출기에 도달한 전자의 양을 의미한다. 전자가 많이 도달한 영역은 밝게 보이고, 전자가 적게 도달한 영역은 어둡게 표현된다. 이 단순한 원리가 TEM 이미지 해석의 출발점이다.
전자가 시료를 통과하는 과정에서 일부는 산란되거나 흡수된다. 이때 산란이 적고 전자가 비교적 직진해 검출기에 도달하면 밝은 영역이 되고, 산란이 많거나 전자가 시야 밖으로 벗어나면 어두운 영역으로 나타난다. 따라서 TEM 이미지의 밝기는 “시료가 얼마나 전자를 통과시켰는가”에 대한 직접적인 지표라고 볼 수 있다.
중요한 점은 밝기가 곧 “좋은 신호”를 의미하지는 않는다는 것이다. 지나치게 밝은 이미지는 시료 정보가 충분히 반영되지 않은 상태일 수 있으며, 반대로 너무 어두운 이미지는 과도한 산란이나 두꺼운 시료로 인해 정보 손실이 발생했을 가능성을 내포한다.
대비(콘트라스트)는 어떻게 만들어지는가
TEM 이미지에서 대비, 즉 콘트라스트는 밝기 차이가 공간적으로 어떻게 분포하는지를 의미한다. 다시 말해, 대비는 서로 다른 영역이 얼마나 뚜렷하게 구분되는지를 나타내는 개념이다.
TEM에서 대비는 크게 질량-두께 대비(mass-thickness contrast)와 회절 대비(diffraction contrast), 위상 대비(phase contrast) 등으로 나뉜다. 질량-두께 대비는 원자 번호가 높거나 두꺼운 영역에서 전자 산란이 증가해 더 어둡게 보이는 현상이다. 회절 대비는 결정 방향이나 결함에 따라 특정 영역에서 전자가 강하게 산란되면서 명암 차이가 생기는 경우를 말한다.
고해상도 TEM(HRTEM)에서는 위상 대비가 지배적인 역할을 한다. 이 경우 밝고 어두운 무늬는 단순한 두께나 조성 차이가 아니라, 전자파의 위상 변화가 영상화된 결과다. 따라서 HRTEM 이미지에서 밝고 어두운 줄무늬를 그대로 원자 위치로 해석하는 것은 매우 주의가 필요하다.
밝기와 대비는 독립적인 개념이 아니다
밝기와 대비는 서로 분리된 설정처럼 보이지만, 실제 TEM 이미지에서는 강하게 연결되어 있다. 전체 이미지가 밝아지면 대비가 약해 보일 수 있고, 대비를 과도하게 강조하면 노이즈까지 함께 부각되는 경우가 많다.

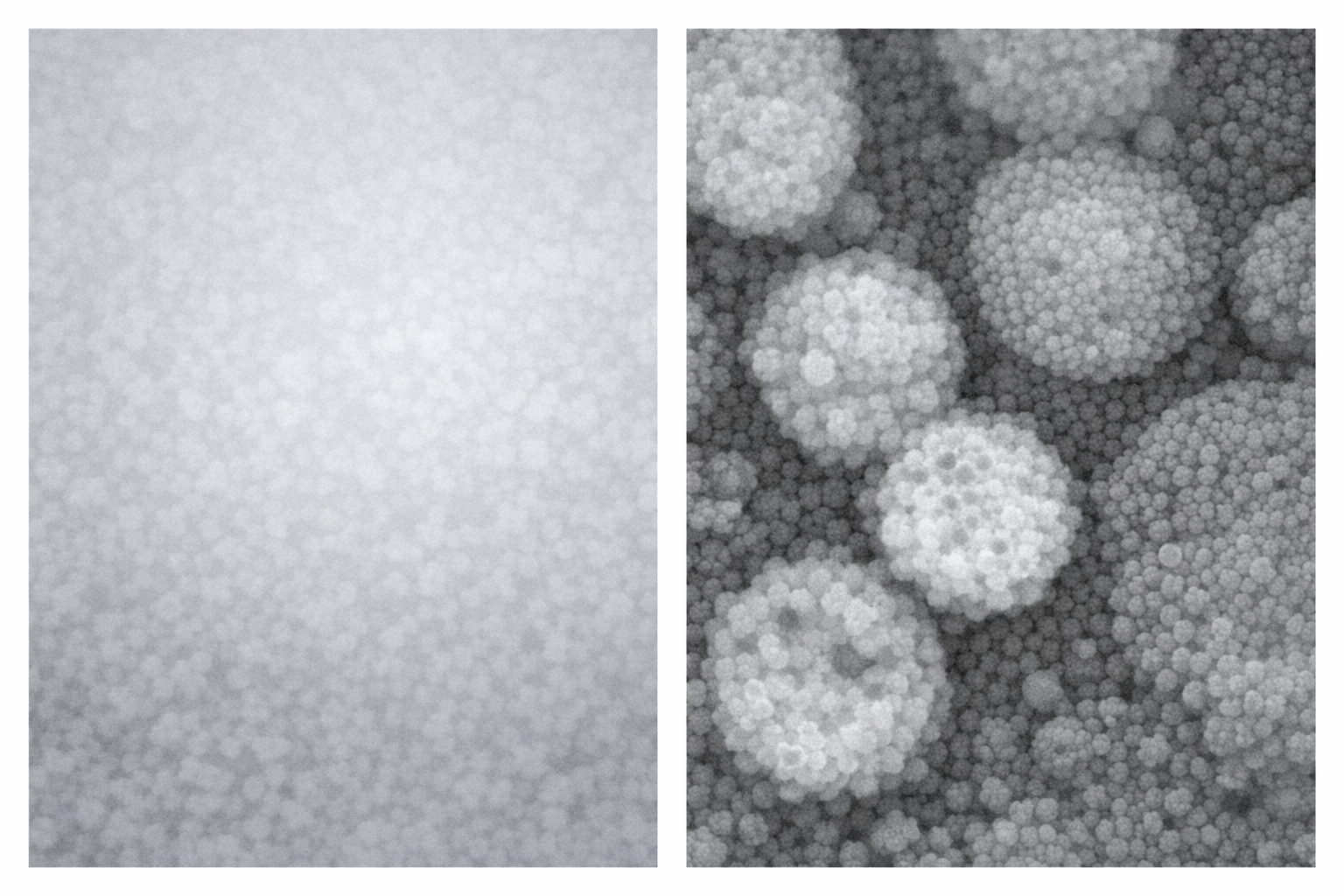

예를 들어 시료가 너무 얇거나 가속전압이 높아 전자가 거의 산란되지 않으면, 이미지 전체가 밝고 평평하게 보인다. 이때는 밝기는 충분하지만 대비가 부족해 구조를 구분하기 어렵다. 반대로 시료가 두껍거나 산란이 과도하면 이미지가 어두워지고, 일부 영역만 강하게 대비가 생기면서 해석이 왜곡될 수 있다.
따라서 TEM 이미지를 해석할 때는 “이 부분이 밝다/어둡다”라는 관찰에 앞서, 그 대비가 어떤 물리적 메커니즘에서 기인했는지를 함께 고려해야 한다.
카메라 설정과 이미지 처리의 영향
TEM 이미지의 밝기와 대비는 시료 자체뿐만 아니라 카메라 설정과 이미지 처리에도 크게 영향을 받는다. 노출 시간, 카메라 게인, binning 설정은 동일한 시료에서도 전혀 다른 이미지를 만들어낼 수 있다.
또한 후처리 과정에서 밝기와 대비를 조절하면 육안으로는 훨씬 보기 좋은 이미지가 되지만, 원래 존재하지 않던 대비가 만들어지거나 실제 대비가 과장될 수 있다. 특히 히스토그램 스트레칭이나 자동 대비 기능은 정량적 해석이 필요한 경우 신중하게 사용해야 한다.
이 때문에 TEM 이미지를 논문이나 보고서에 사용할 때는, “잘 보이는 이미지”와 “정보를 정확히 담은 이미지”가 반드시 같지는 않다는 점을 인식하는 것이 중요하다.
밝기와 대비를 해석할 때의 핵심 관점
TEM 이미지에서 밝기와 대비는 단순한 시각적 요소가 아니라, 전자와 시료가 상호작용한 결과를 압축해 보여주는 정보다. 밝은 영역은 전자가 잘 통과한 곳이고, 어두운 영역은 전자가 더 많이 산란된 곳이라는 기본 원칙을 항상 염두에 두어야 한다.
동시에, 그 대비가 두께 때문인지, 조성 때문인지, 결정 방향이나 위상 효과 때문인지를 구분하려는 시도가 필요하다. 이러한 관점이 쌓일수록 TEM 이미지는 “예쁜 사진”이 아니라 “해석 가능한 데이터”로 보이기 시작한다.
결론
TEM 이미지에서 밝기와 대비는 시료의 물리적 특성과 관찰 조건이 함께 만들어낸 결과다. 밝기는 전자의 통과량을, 대비는 그 통과량 차이가 공간적으로 어떻게 분포하는지를 보여준다. 이 두 요소를 단순한 시각적 조절값으로만 보지 않고, 전자-시료 상호작용의 결과로 이해하는 순간, TEM 이미지는 훨씬 더 많은 정보를 말해주기 시작한다.
