SEM(주사전자현미경)은 나노 단위의 정밀 분석을 가능하게 하지만, 이미지가 흐릿하게 나오는 경우가 많습니다. 특히 초보자에게는 포커스를 맞춰도 선명하지 않거나, 이미지가 흔들리는 현상이 반복되기 쉽습니다. 본 글에서는 SEM 이미지가 흐릿할 때 점검해야 할 주요 항목 10가지를 정리하고, 그중 실무에 바로 적용 가능한 핵심 항목을 중심으로 해결 방법을 소개합니다.
포커스와 스티그마 – 흐릿함의 가장 흔한 원인
SEM 이미지에서 흐릿함을 느끼는 가장 흔한 이유는 포커스와 스티그마 설정의 불완전입니다. 특히 고배율에서는 수 마이크로미터의 포커스 차이도 전체 이미지 품질에 큰 영향을 줍니다. 단순히 포커스만 맞추는 것처럼 보여도, 실제로는 관찰 영역에서의 정확한 초점 위치 설정이 중요하며, 초점이 미세하게 어긋나도 구조가 번져 보일 수 있습니다.
스티그마(Stigmation)는 SEM 이미지에서 점이 타원처럼 보이거나, 특정 방향으로 늘어지는 현상을 유발합니다. 이는 전자빔의 수렴 상태가 완전히 원형이 아니기 때문에 생기며, 고배율에서 특히 두드러집니다. 스티그마 조정은 X, Y 방향으로 이미지 왜곡을 없애며, 포커스 조정과 병행할 때 가장 효과적입니다.
이 문제를 해결하려면 다음과 같은 절차가 필요합니다:
- 저배율 → 고배율로 단계적 초점 조정
- 스티그마 조정은 고배율에서 시행
- 포커스와 스티그마를 번갈아 가며 미세 조정

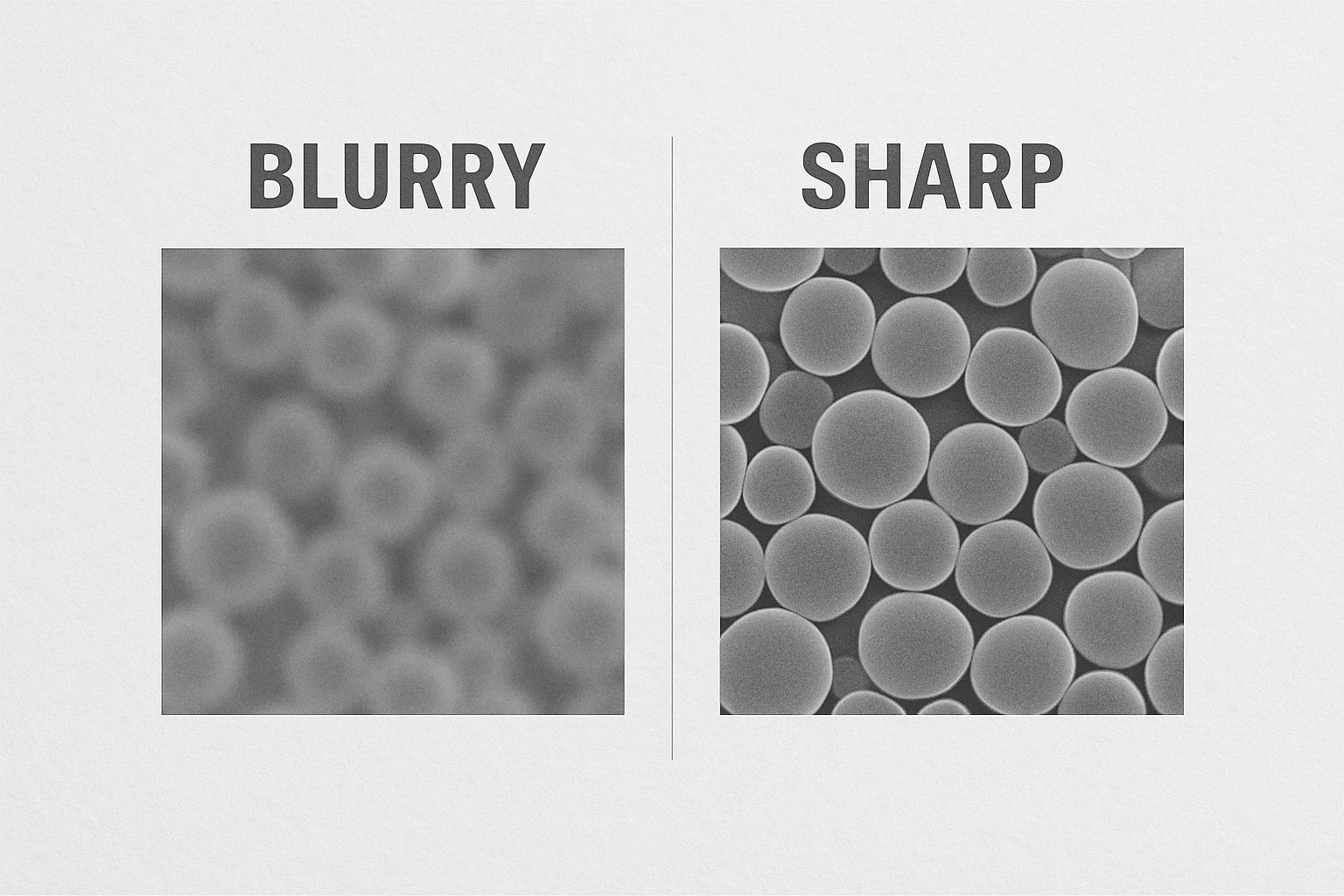

이 과정을 반복하면 "대충 보이는 흐릿한 이미지"가 "또렷하고 디테일한 이미지"로 바뀌는 것을 체감할 수 있습니다.
차징, 오염, 진동 – 환경 요인의 간접적 흐릿함
이미지가 흐릿해 보이는 또 다른 주요 원인은 차징, 오염, 진동 등 환경 요인입니다. 특히 비전도성 시료의 경우 전자빔이 시료 표면에 쌓이면서 차징(Charging) 현상이 발생하며, 이는 이미지의 흔들림, 밝기 불안정, 번짐 등의 형태로 나타납니다.
차징 문제를 해결하려면 다음을 확인해야 합니다:
- 전도성 코팅(Au, Pt, C 등) 여부
- 저전압/저전류 설정
- 로우버큠 또는 차징 방지 모드 활용
시료가 충분히 세척되지 않았거나, 관찰 중에 빔이 조사된 자리에 오염이 축적되면 이미지가 점점 뿌옇게 변하는 현상이 생깁니다. Plasma cleaning 또는 표면 세정 후 관찰하는 것이 좋습니다.
진동도 간과할 수 없는 변수입니다. 고배율에서 바닥 진동, 주변 기기, 공조 장치 등이 시료를 미세하게 흔들어 이미지가 흐릿하게 보일 수 있습니다. 이 경우 장비실 환경을 점검하고, 진동이 적은 시간대에 측정하는 전략이 필요합니다.
결국, SEM에서 흐릿한 이미지는 광학 설정이 아닌 시료 상태와 환경 요인에 의해서도 충분히 발생할 수 있다는 점을 기억해야 합니다.
장비 세팅과 스캔 조건 – 디테일을 결정하는 마지막 요소
SEM에서 이미지 품질을 결정짓는 마지막 요소는 장비 세팅과 스캔 조건입니다. 대표적인 항목으로는 작업거리(Working Distance), 개구(Aperture), 가속전압, 스캔 속도, 검출기 선택이 있습니다. 이들의 조합은 해상도뿐 아니라 이미지의 노이즈, 콘트라스트, 구조 인식력에 영향을 줍니다.
작업거리는 일반적으로 짧을수록 해상도가 좋지만, 시료와 장비 조건에 따라 최적값이 다릅니다. 개구가 너무 크면 빔이 굵어져 분해능이 낮아지고, 너무 작으면 신호가 약해져 노이즈가 증가합니다. 따라서 장비 매뉴얼에서 권장하는 고해상도 조건의 WD/개구 조합을 활용하는 것이 좋습니다.
가속전압은 시료에 따라 다르게 설정해야 합니다:
- 금속, 전도성 시료: 10~20 kV (해상도 유리)
- 비전도성, 연성 시료: 1~5 kV (차징 방지)
스캔 속도와 프레임 평균 설정도 중요합니다. 너무 빠르면 신호가 불충분하고, 너무 느리면 진동의 영향을 받습니다. 여러 프레임을 평균화하는 프레임 인티그레이션 기능을 활용하면 안정적인 이미지를 얻을 수 있습니다.
또한, 검출기(SE/BSE) 선택과 콘트라스트/명도 조절은 단순 설정처럼 보이지만, 구조 인식 능력을 극적으로 바꿀 수 있는 요소입니다. 상황에 따라 다른 검출기로 동일 영역을 비교 관찰하는 것도 좋은 방법입니다.
SEM 이미지가 흐릿한 이유는 대부분 명확한 원인이 있으며, 반복 가능한 설정으로 해결이 가능합니다. 포커스와 스티그마 조정, 시료 차징 및 오염 관리, 작업거리와 스캔 조건 등 10가지 핵심 체크리스트를 기준으로 하나씩 점검해 나가면, 경험이 부족한 사용자도 일관되고 선명한 이미지를 얻을 수 있습니다.
이제부터는 SEM 관찰 시 매번 "지금 흐릿하게 보이는 이유는 무엇일까?"를 떠올리며, 자신의 체크리스트를 기준으로 점검하는 습관을 가져보세요. 이러한 반복이 쌓이면, 장비와 시료가 달라져도 빠르게 최적 조건을 찾아내는 자신만의 실전 노하우를 갖게 될 것입니다.
