TEM(투과전자현미경) 또는 STEM(주사 투과전자현미경)을 활용한 화학 분석 시, EELS와 EDS는 가장 많이 활용되는 두 가지 분광 분석법입니다. 그러나 두 기술은 분석 목적, 시편 상태, 대상 원소 등에 따라 선택 기준이 크게 달라집니다. 본 글에서는 EELS와 EDS의 차이를 정리하고, 다양한 소재 사례를 통해 어떤 조건에서 어떤 분석법을 선택해야 하는지 실무 중심으로 설명합니다. 특히 리튬이온 배터리, 산화물 촉매, 반도체 박막 등 실제 TEM 분석 현장에서 자주 접하는 상황을 기준으로 EELS vs EDS 선택 전략을 제공합니다.
EELS와 EDS: 무엇이 다르고 언제 유리할까?

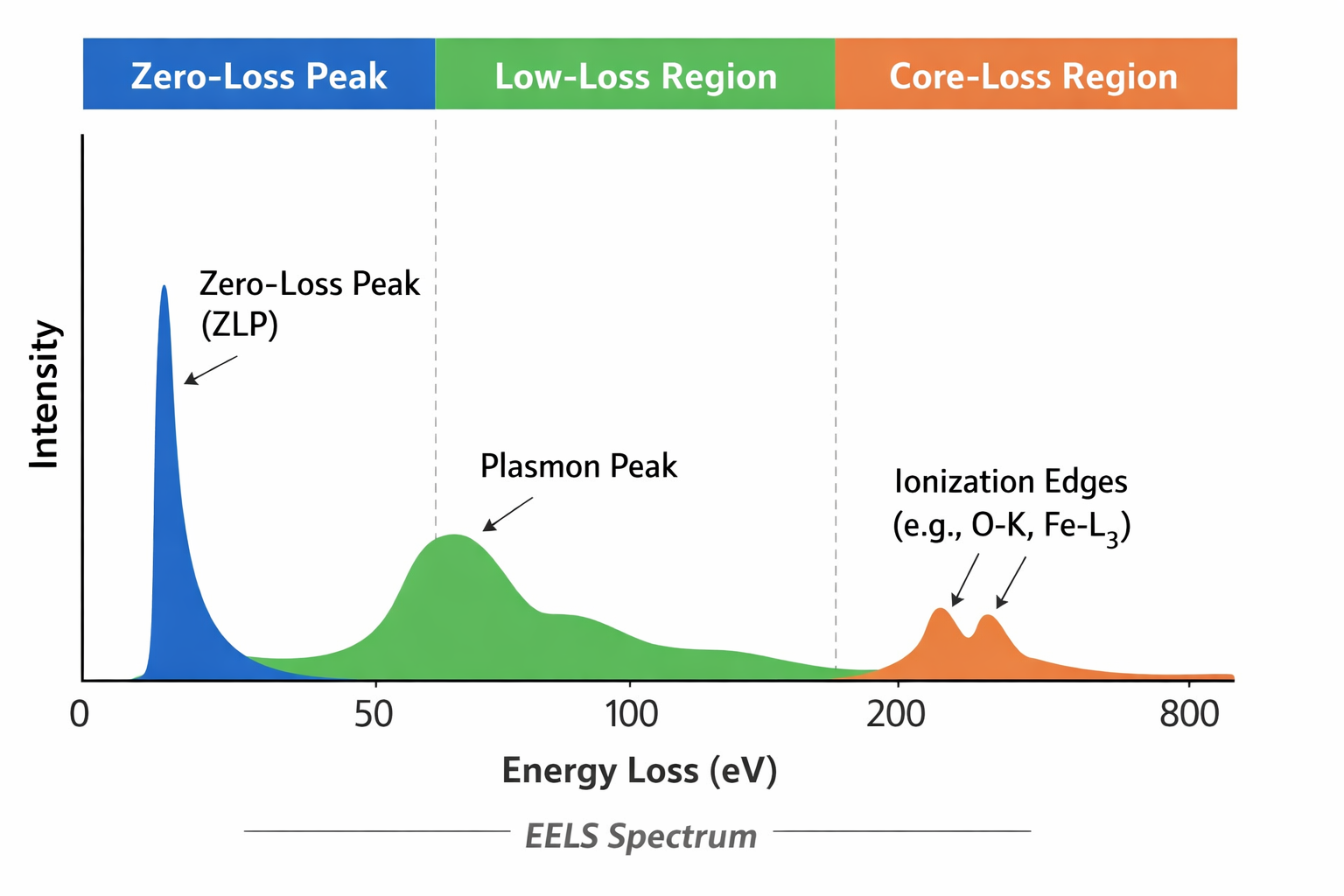

TEM 분석에서 EDS는 X-ray 방출을 기반으로 원소를 식별하며, 분석 속도가 빠르고 대부분의 원소에 적용 가능해 넓은 범위의 스크리닝에 적합합니다. 반면, EELS는 투과한 전자가 잃은 에너지의 분포를 분석하여 원자 수준의 미세 구조, 산화수, 결합 상태 등을 파악할 수 있어 정밀한 분석에 적합합니다.
EELS의 장점은 경원소(Li, B, C, N, O)의 정량 및 분포 분석, 결합 상태 구분(ELNES), 고공간 해상도 분석 등입니다. 반면, EDS의 장점은 상대적으로 간편한 세팅, 두꺼운 시편에서도 안정된 결과, 중·중원소에 대한 빠른 정성/정량 분석입니다.
간단한 실무 기준으로는 아래와 같이 요약할 수 있습니다.
- 빠른 서베이 / 조성 파악: EDS
- 경원소 / 산화수 / 계면 분석: EELS
- 두꺼운 시편 / 오염 걱정 / 맵이 넓은 경우: EDS
- 1–2nm 계면 분석 / 화학 상태 정밀 분석: STEM-EELS
TEM 분석 사례로 보는 EELS vs EDS 선택 전략
사례 1 – 리튬이온 배터리: 얇은 SEI 층이나 코팅에서 Li 분포와 전이금속 산화수 확인이 핵심이라면 EELS가 유리합니다. EELS로는 Li-K edge, O-K edge, TM-L₂,₃ ELNES를 통해 산화수 정보를 확보할 수 있으며, EDS는 보조 도구로 TM 조성을 확인하는 데 유용합니다.
사례 2 – 산화물/촉매/계면: 같은 원소라도 산화수나 산소 공공 등의 차이가 중요한 경우, EELS의 ELNES가 차이를 명확하게 보여줍니다. EDS는 무거운 도핑 원소의 분포 맵핑에 사용됩니다.
사례 3 – 금속 합금 및 석출물: 중원소가 주성분이고 목적이 조성 스크리닝이라면 EDS만으로도 충분한 경우가 많습니다. 경원소 분석이 필요할 경우에만 EELS를 추가합니다.
사례 4 – 반도체 박막/게이트 스택: nm 이하의 박막 구조에서 N, O, Si 결합 상태 분석은 EELS가 효과적이며, Hf, Ta 등 중원소는 EDS로 확인합니다.
사례 5 – 유기물/폴리머: 빔 데미지가 심각한 경우에는 저선량 전략이 핵심이며, 일반적으로 EDS로 서베이 후 필요한 edge만 최소한으로 EELS 분석을 진행합니다.
사례 6 – 두꺼운 시편: EELS 해석이 왜곡될 가능성이 높아 EDS를 우선 사용하고, EELS는 전처리 후 적용합니다.
실수 방지 팁과 EELS/EDS 조합 전략
EDS에서 자주 발생하는 문제:
- 경원소 정량 한계
- 피크 중첩/escape peak
- 시편 기하/흡수 효과
EELS에서 자주 발생하는 문제:
- 두꺼운 시편 → plural scattering → ELNES 왜곡
- ZLP 드리프트 무시 → 해석 오류
- 배경 피팅 창 선택 오류 → 정량 오류
가장 강력한 전략은 동시 EELS + EDS 분석으로 각 기술의 단점을 보완하고, 정성 + 정량 + 결합 상태를 통합적으로 해석하는 것입니다.
결론: 실전에서 가장 효과적인 선택법
TEM 분석에서 무엇을 분석하려는가, 시편이 어떤 상태인가를 기준으로 EELS와 EDS의 선택이 달라집니다. 일반적인 판단 기준은 다음과 같습니다.
- 중·중원소, 빠른 조성 확인, 두꺼운 시편: EDS 우선
- 경원소, 산화수/결합 정보, 고공간 해상도: EELS 우선
- 가장 강력한 전략: 동시 STEM-EELS + EDS 병행
각 기술의 원리를 이해하고 실무 사례를 통해 전략적으로 활용한다면, TEM 분석의 정밀도와 신뢰도를 높일 수 있습니다.
