SEM이나 TEM을 사용할 때 “이 밝은 부분은 어떤 원소일까?”, “이 상(phase)에 어떤 원소들이 섞여 있을까?”라는 질문이 자연스럽게 생긴다. 이런 궁금증을 풀어 주는 대표적인 조성 분석 기법이 바로 EDS(Energy Dispersive X-ray Spectroscopy)이다. EDS는 시료에서 나오는 특성 X-선을 에너지별로 나누어 측정함으로써, 어떤 원소가 들어 있는지, 대략 어느 정도 비율로 존재하는지를 분석하는 방법이다.
이 글에서는 전자현미경을 사용하는 연구자와 학생을 위해 EDS의 기본 원리, 스펙트럼 구조, 피크 읽는 방법, 정량 분석 시 주의점까지 차근차근 정리한다. 스펙트럼은 보고 있지만 해석이 항상 애매하게 느껴졌다면, 이 글을 통해 기초 개념을 정리하는 데 도움이 될 것이다.
EDS란 무엇인가
EDS는 전자빔이 시료에 조사될 때 발생하는 특성 X-선(characteristic X-ray)을 검출해 원소 조성을 분석하는 기법이다. SEM-EDS, TEM-EDS, STEM-EDS 등 장비 형태는 다양하지만 기본적인 원리는 동일하다. 각 원소는 고유한 에너지의 X-선을 방출하기 때문에, 스펙트럼에서 특정 에너지 위치의 피크를 통해 어떤 원소가 존재하는지를 판별할 수 있다.
EDS는 피크의 존재 여부를 통해 정성 분석을 수행하고, 피크 면적과 보정 모델을 이용해 원소 비율을 추정하는 정량 분석도 가능하다. 이 때문에 전자현미경 이미지에서 관찰되는 구조와 실제 화학 조성을 연결해 주는 핵심 분석 도구로 활용된다.
EDS 작동 원리 – 특성 X-선 생성 메커니즘
EDS의 핵심 물리 원리는 내각전자 전이(inner-shell transition)이다. 전자빔이 시료 원자와 충돌하면 내부 궤도(K, L, M)에 존재하던 전자가 튀어나가며 빈자리가 생긴다. 이후 더 바깥 궤도의 전자가 이 빈자리를 메우는 과정에서 에너지가 방출되며, 이 에너지가 바로 특성 X-선이다.
전이되는 궤도 조합에 따라 Kα, Kβ, Lα와 같은 선이 형성되며, 각 원소는 고유한 에너지 값을 갖는다. EDS 검출기는 이러한 X-선을 감지해 에너지별 카운트를 누적하고, 이를 통해 스펙트럼을 구성한다. 결과적으로 EDS는 전자빔 조사부터 X-선 방출, 에너지 분석에 이르는 일련의 과정으로 원소 정보를 제공한다.
EDS 시스템 구성과 측정 조건
EDS 분석 품질은 시스템 구성과 측정 조건에 크게 좌우된다. 현재 대부분의 장비는 실리콘 드리프트 검출기(SDD)를 사용하며, 검출 면적과 에너지 분해능은 피크 분리 능력과 분석 신뢰도에 직접적인 영향을 미친다.

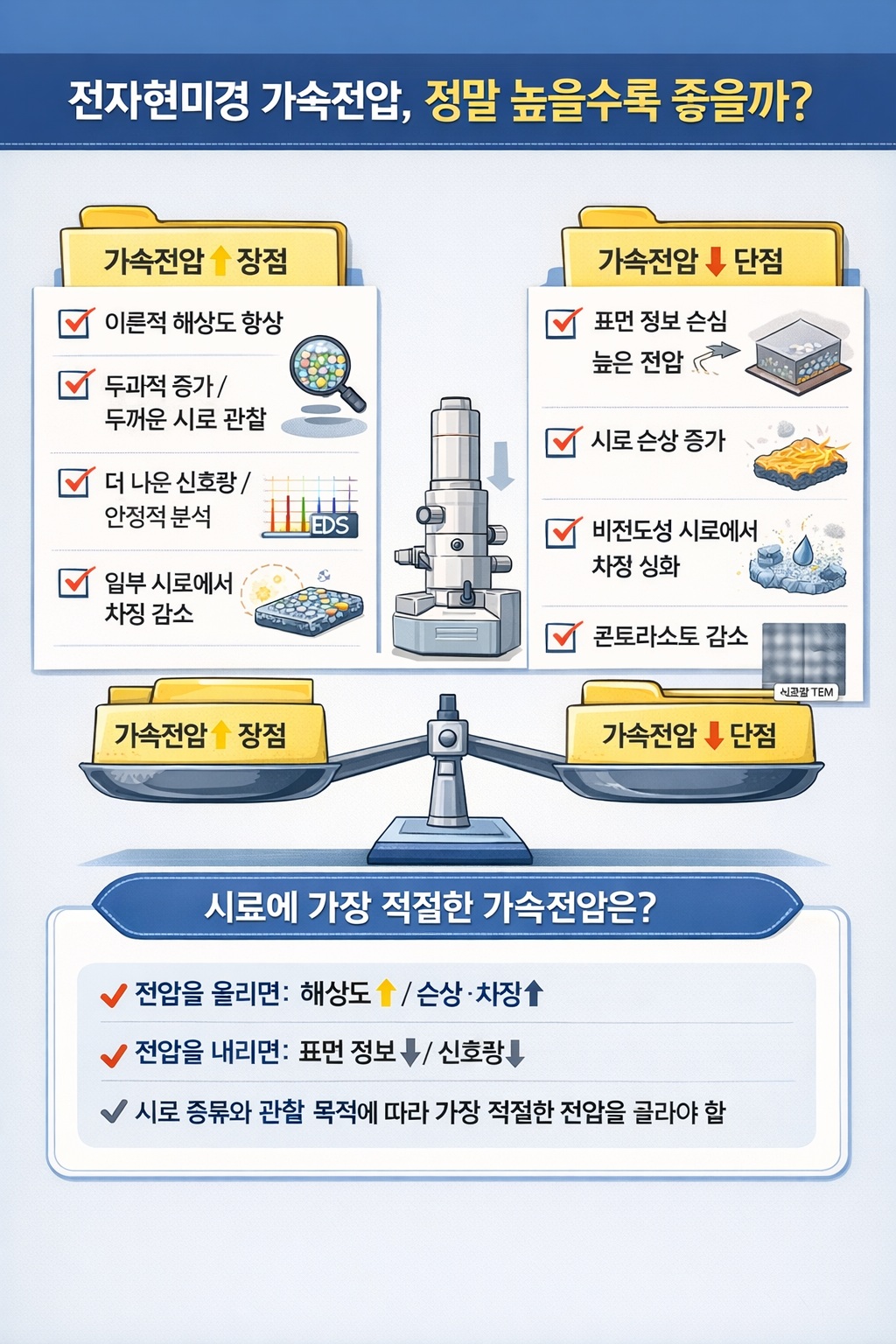

가속전압은 분석 가능한 원소 범위를 결정하는 중요한 변수다. 전압이 너무 낮으면 특정 원소의 특성 X-선을 여기 시키지 못하고, 너무 높으면 상호작용 부피 증가로 공간 분해능이 떨어질 수 있다. 또한 live time이나 acquisition time이 길수록 신호 대 잡음비는 개선되지만, 빔 손상 가능성도 함께 고려해야 한다.
EDS 스펙트럼 구조 이해하기
EDS 스펙트럼은 X축에 에너지(keV), Y축에 카운트 수(counts)를 표시한다. 전체적으로 완만하게 이어지는 배경 신호는 브레스트랄룽과 같은 연속 X-선 성분이며, 그 위로 솟아 있는 뾰족한 피크들이 각 원소의 특성 X-선이다.
주로 사용되는 피크는 K 계열과 L 계열이며, 원자번호에 따라 적합한 계열이 달라진다. 자동 피크 식별 기능은 편리하지만, 피크 중첩이나 노이즈로 인해 잘못된 결과를 제시할 수 있으므로 사용자는 기본적인 에너지 위치 감각을 갖추는 것이 중요하다.
피크 식별과 정성 분석
정성 분석의 목표는 시료에 어떤 원소가 포함되어 있는지를 파악하는 것이다. 이를 위해 먼저 주요 피크의 에너지 위치를 육안으로 확인하고, 이후 소프트웨어의 자동 식별 결과를 참고한다. 단, 자동 결과를 그대로 받아들이기보다는 시료 공정과 재료 특성을 함께 고려해야 한다.
일부 원소는 에너지가 매우 가까워 피크가 겹쳐 보일 수 있다. 이러한 경우에는 다른 계열의 피크 존재 여부를 함께 확인하거나, 현실적으로 존재 가능성이 높은 원소를 중심으로 판단하는 것이 필요하다.
정량 분석 기초와 한계
정량 분석은 각 원소 피크 면적을 기반으로 ZAF 또는 Phi-Rho-Z와 같은 보정 모델을 적용해 원소 비율을 계산한다. 표준 시료를 사용하지 않는 standardless 정량은 빠르고 편리하지만, 정확도에는 분명한 한계가 있다.
EDS 정량은 대략적인 조성 파악에는 매우 유용하지만, 고정밀 정량을 위해서는 시편 준비 상태, 측정 조건, 표준 사용 여부를 엄격히 관리해야 한다. 또한 경원소 분석, 박막 시료, 기판 신호 혼입 등은 정량 신뢰도를 크게 떨어뜨릴 수 있다.
EDS 분석 시 자주 발생하는 오류
EDS 해석에서 가장 흔한 오류는 피크 중첩, 경원소 신호 약화, 기판 및 표면 코팅 영향이다. 특히 Au, Pt, C 코팅은 스펙트럼에 그대로 나타나므로, 이를 시료 조성으로 오해하지 않도록 주의해야 한다.
또한 박막이나 미세 입자 분석에서는 기판에서 발생한 X-선이 함께 검출될 수 있으므로, 분석 영역의 깊이와 조사 범위를 함께 고려해야 한다.
시료 준비와 실전 체크 포인트
신뢰할 수 있는 EDS 결과를 얻기 위해서는 시료 준비가 매우 중요하다. SEM-EDS에서는 표면 거칠기와 단차를 최소화하고, TEM-EDS에서는 시편 두께를 적절히 제어해야 한다. 전도성이 부족한 시료는 차징을 방지하기 위한 코팅이나 접지가 필요하다.
또한 충분한 총 카운트 수를 확보해야 피크 식별과 정량 결과의 신뢰도가 높아진다. 노이즈가 심한 상태에서 얻은 결과는 해석 오류로 이어질 가능성이 크다.
정리 – EDS는 원소를 해석하는 눈을 키워준다
EDS는 전자현미경에서 관찰한 구조를 화학 조성과 연결해 주는 강력한 분석 기법이다. 기본 원리는 단순하지만, 실제 해석 과정에서는 다양한 한계와 변수를 함께 고려해야 한다.
원리, 스펙트럼 구조, 피크 식별, 정량 분석의 한계를 체계적으로 이해하고 나면, EDS 스펙트럼은 더 이상 막연한 그래프가 아니라 신뢰할 수 있는 정보의 집합으로 보이게 된다. 자동 분석 결과에만 의존하기보다, 왜 이 피크가 나타났는지, 이 숫자가 어느 정도까지 믿을 수 있는지를 함께 고민하는 습관이 중요하다.
