SEM으로 비전도성 시료를 관찰할 때 이미지가 번쩍거리거나 흔들리는 현상은 대부분 차징(Charging) 때문입니다. 이 글에서는 차징의 원리와 증상, 그리고 시료 준비부터 장비 세팅, 관찰 모드까지 실제 실험에서 바로 적용 가능한 차징 억제 방법을 체계적으로 정리하였습니다.
1. 차징 현상이란? – 증상과 원인부터 이해하자
차징(Charging)은 SEM에서 비전도성 시료를 관찰할 때 발생하는 대표적인 문제입니다. 전자빔이 시료에 조사되면서 생긴 전하가 방출되지 못하고 시료 표면에 축적될 때 발생합니다. 전도성 금속 시료는 전하가 접지로 빠져나가지만, 유리, 세라믹, 폴리머와 같은 비전도성 재료는 전하가 머물면서 다양한 증상을 유발합니다.

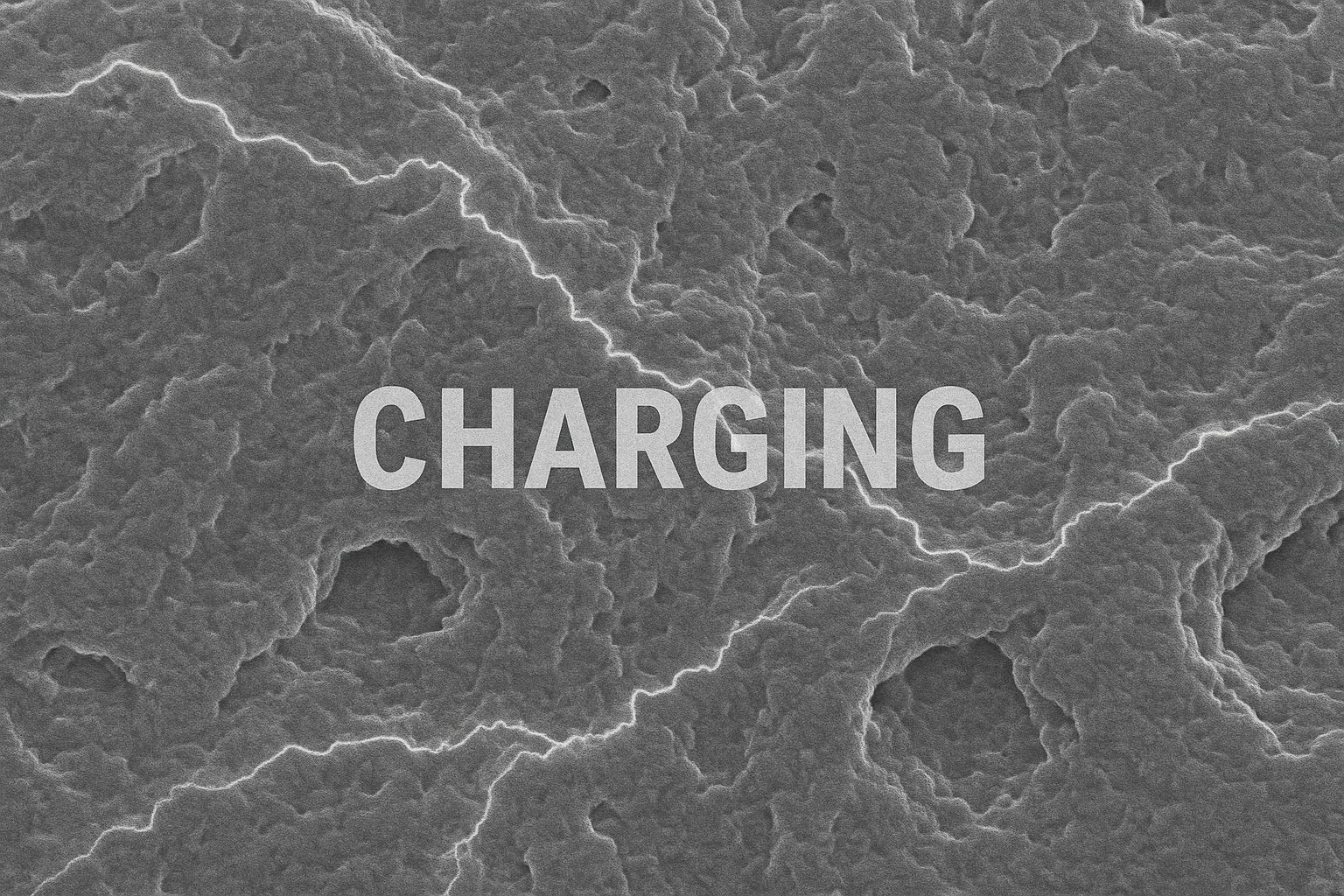

- 배율을 높일수록 이미지가 흔들리거나, 특정 방향으로 밀려 보입니다.
- 화면 밝기가 번쩍거리거나 과도한 포화 현상이 생깁니다.
- 포커스를 맞춰도 금방 흐려지고 이미지가 불안정해집니다.
이러한 현상은 축적된 전하가 전자빔 경로를 왜곡하거나 검출기 신호를 방해하기 때문입니다. 근본적인 해결책은 전하를 축적되지 않게 하거나, 빠져나갈 경로를 만들어 주는 것입니다.
2. 시료 준비에서 해결의 절반 – 코팅과 접지의 정석
전도성 코팅(Conductive Coating)
비전도성 시료에 Au, Pt, C와 같은 전도성 재료를 얇게 코팅하여 전하가 퍼져 나가도록 합니다. 코팅은 수 nm 정도의 두께로도 충분하며, EDS 분석 시에는 탄소 코팅이 유리할 수 있습니다.
접지(Grounding)
시료와 스텁이 전기적으로 연결되어 있어야 코팅 효과가 나타납니다. 카본 테이프, 은 페이스트, 클립 등을 활용하여 시료를 접지하고, 레진에 매립된 경우에는 별도의 접지 경로를 만들어야 합니다.
3. 장비 세팅으로 차징 최소화 – 전압, 전류, 모드 설정 전략
가속전압(Accelerating Voltage)
비전도성 시료에는 1–5 kV의 저전압 조건이 유리하며, 전자의 침투 깊이를 얕게 하여 전하 축적을 줄일 수 있습니다.
빔 전류 및 스캔 조건
전류가 높으면 차징이 심해지므로 낮은 전류로 시작합니다. 또한 스캔 속도를 조절하여 한 지점에 오래 머물지 않도록 합니다.
관찰 모드
로우버큠(Low Vacuum) 모드나 환경 SEM(ESEM)을 통해 전자빔과 상호작용하는 가스를 도입하여 전하를 중화시킬 수 있습니다. 장비에 따라 차지 뉴트럴라이저(flood gun) 기능도 활용 가능합니다.
결론 – 차징은 예측 가능하고, 충분히 조절할 수 있는 현상입니다
비전도성 시료를 SEM으로 관찰할 때 차징은 빈번하게 발생하지만, 그 원인을 정확히 이해하고 시료 준비 및 장비 설정을 체계적으로 관리하면 대부분 억제할 수 있습니다. 매 관찰 전 체크리스트를 활용하고, 실험 후 결과를 피드백하며 최적 조건을 만들어 보세요. 이는 고해상도 이미지를 얻는 가장 빠른 지름길입니다.
