투과전자현미경(TEM)에서 Objective Aperture(OA)는 이미지의 품질, 정보 해석력, 분석 정확도를 결정짓는 핵심 요소 중 하나입니다. 특히 BF(밝은 장)와 DF(암시야) 모드에서 OA의 크기 선택은 신호 대 잡음비(SNR), 콘트라스트, 분해능, 선택성 간의 미묘한 트레이드오프를 만들어냅니다. 이 글에서는 OA의 크기 변화가 TEM 이미지에 미치는 영향을 정리하고, 실제 실험실에서 자주 활용되는 설정 가이드를 구체적으로 소개합니다. BF와 DF에서 각각 어떤 상황에서 어떤 크기의 OA를 선택해야 최적의 이미지를 얻을 수 있을지 명확한 기준을 제공합니다.
OA 크기와 TEM 이미지 품질의 관계
Objective Aperture(OA)는 TEM의 대물렌즈 초점면(focal plane)에 위치하여 특정 산란각 이상의 전자빔을 차단합니다. 이로 인해 OA는 이미지 내에서 어떤 회절빔 혹은 공간주파수 성분을 통과시킬 것인지 결정하는 필터 역할을 하며, 콘트라스트와 분해능 사이의 균형을 조절합니다.

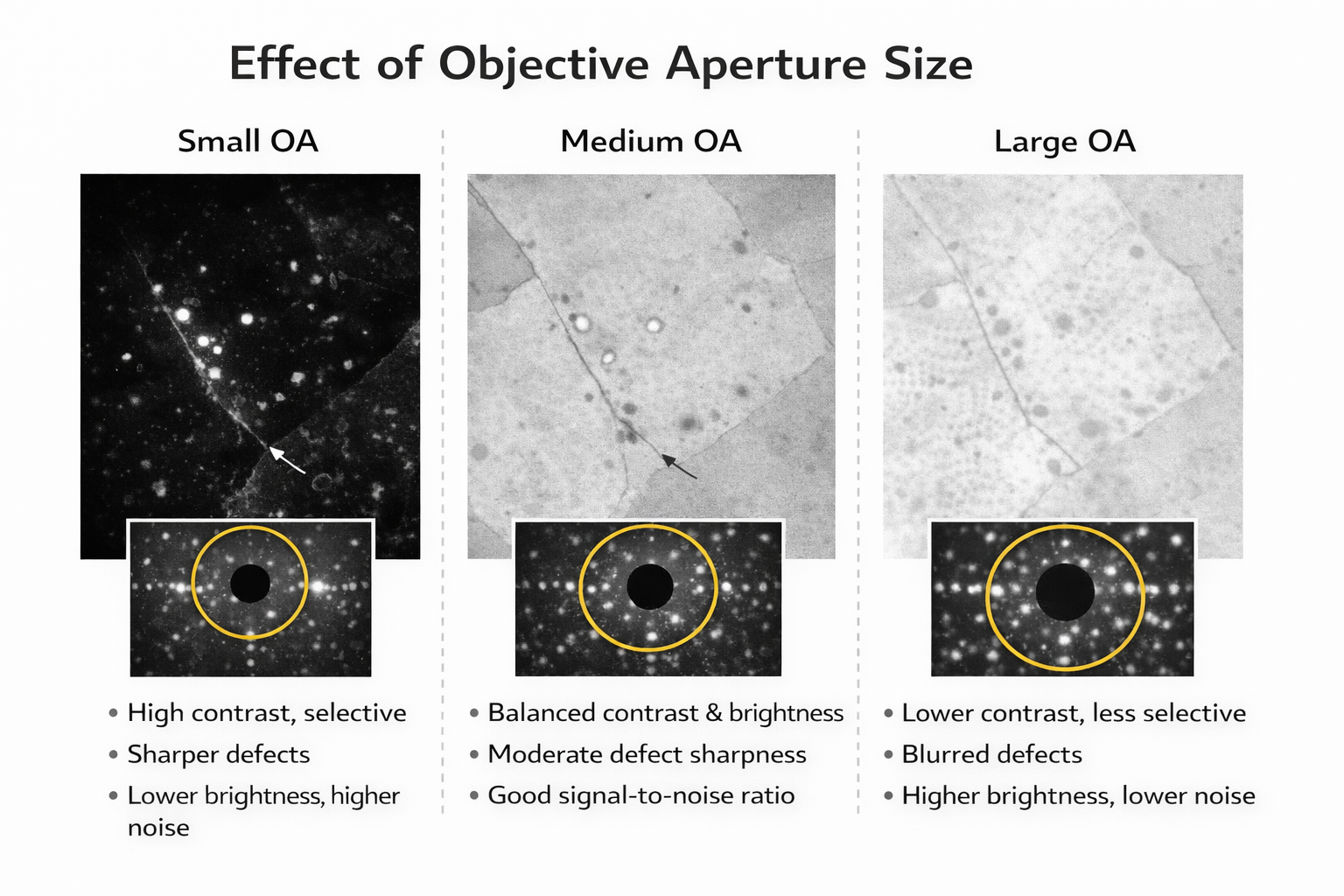

작은 OA는 각도 제한이 심해져 특정 회절 조건만 강조되며, 그에 따라 콘트라스트는 높아지지만 이미지가 어두워지거나 분해능이 낮아질 수 있습니다. 반대로 OA가 크면 더 많은 회절 성분과 고주파 정보가 통과되어 해상도는 높아지지만, 선택성과 대비가 떨어질 수 있습니다.
이러한 특성은 BF와 DF 모두에서 다르게 작용하므로, 모드에 따라 OA 크기 조절 전략이 달라집니다. 실무에서는 “정보의 선명함”과 “선택적 강조” 사이의 균형을 잡는 것이 핵심입니다.
BF 모드에서 OA 크기 선택 가이드
BF는 직진빔(000)을 중심으로 이미징이 이루어지며, OA는 이 직진빔 주변의 작은 산란각을 얼마나 통과시킬지를 결정합니다. 일반적으로 OA를 작게 설정하면 산란 성분이 많이 차단되어 질량-두께 대비가 강해지는 반면, OA를 크게 하면 고주파 정보가 더 많이 들어와 미세구조나 경계선 해상도가 개선됩니다.
실제 TEM 운영에서는 다음과 같은 상황별 기준이 유용합니다:
- 두께 변화/오염층/서베이 용도: 중간~작은 OA 사용. 회절 대비를 적당히 제거해 질량-두께 콘트라스트를 강조하며, 이미지 해석이 쉬워짐.
- 고분해능(HRTEM 포함) 분석: 가능한 큰 OA 또는 OA 제거(가능할 경우). 해상도 유지가 핵심이므로 고주파 성분을 최대한 확보.
- 회절 대비가 너무 강해 해석이 어려울 때: OA를 적당히 키워 회절 성분을 평균화. 또는 틸트/디포커스 조절을 병행해 조건을 안정화.
DF 모드에서 OA 선택성과 콘트라스트 제어
DF 모드에서는 OA를 특정 회절빔(g)에 위치시켜 해당 회절 조건을 만족하는 영역만 밝게 보이게 만듭니다. 이때 OA의 크기는 곧 선택성 vs 신호량의 트레이드오프로 이어집니다.
OA가 작을수록 해당 회절점만 통과시켜 선택성이 높아지고 대비가 명확해지지만, 통과하는 전자 수가 적어져 밝기가 약하고 드리프트에 민감해집니다. 반면 OA가 크면 여러 회절빔이 동시에 들어와 밝고 촬영이 수월하지만, 핵심 정보가 흐려질 수 있습니다.
상황별 추천은 다음과 같습니다:
- 특정 상(phase) 강조: OA를 작게 설정. 선택성을 확보하여 해당 상만 하이라이트.
- 결함(two-beam 전위 등) 관찰: 작~중간 크기. 선택성 유지와 SNR 확보 사이의 균형이 중요.
- 다결정/나노결정 DF: 중간 크기. 너무 작으면 신호가 약하고 너무 크면 전체가 밝아져 선택성 저하.
- DF에서 밝기가 불안정할 때: OA를 미세하게만 키워 선택성 유지한 채 밝기 안정화.
DF에서는 OA 크기뿐 아니라 회절 조건(g 벡터 선택), 틸트 안정성, 노출 조건까지 함께 고려해야 원하는 정보를 정확히 얻을 수 있습니다.
TEM에서 Objective Aperture의 크기 선택은 단순한 밝기 조절이 아니라, 분석 목적에 따른 정보의 해석 가능성, 대비, 해상도를 결정하는 전략적 요소입니다.
BF 모드에서는 해상도와 대비 간의 선택, DF 모드에서는 선택성과 신호 간의 균형을 고려해 OA 크기를 조절해야 합니다. 실무에서 가장 효과적인 접근은 다양한 OA 조건에서 2장 이상 비교 촬영을 진행해 보고, 원하는 정보가 잘 드러나는 조건을 선택하는 것입니다.
지금 다루는 샘플에서 OA를 한 단계씩 조절해 비교 촬영해 보세요. “보기는 더 쉬운데, 해석은 더 어려워졌다”면 OA 크기를 재점검할 타이밍입니다.
