TEM(투과전자현미경) 분석에서 EELS(Electron Energy Loss Spectroscopy)는 고급 정보를 끌어낼 수 있는 핵심 기법입니다. 특히 ELNES, low-loss 영역, core-loss 해석 등 다양한 영역에서 정확한 분석을 위해서는 기초 원리와 장비 조건을 명확히 이해하고 있어야 합니다. 본 글에서는 EELS의 주요 스펙트럼 해석 영역부터 실제 실험 설정, 그리고 자주 발생하는 실수와 최신 트렌드까지 포함하여, TEM 기반 분석에서 EELS를 실무적으로 잘 활용할 수 있는 방법을 정리합니다.
TEM에서의 EELS 해석: ZLP부터 ELNES까지

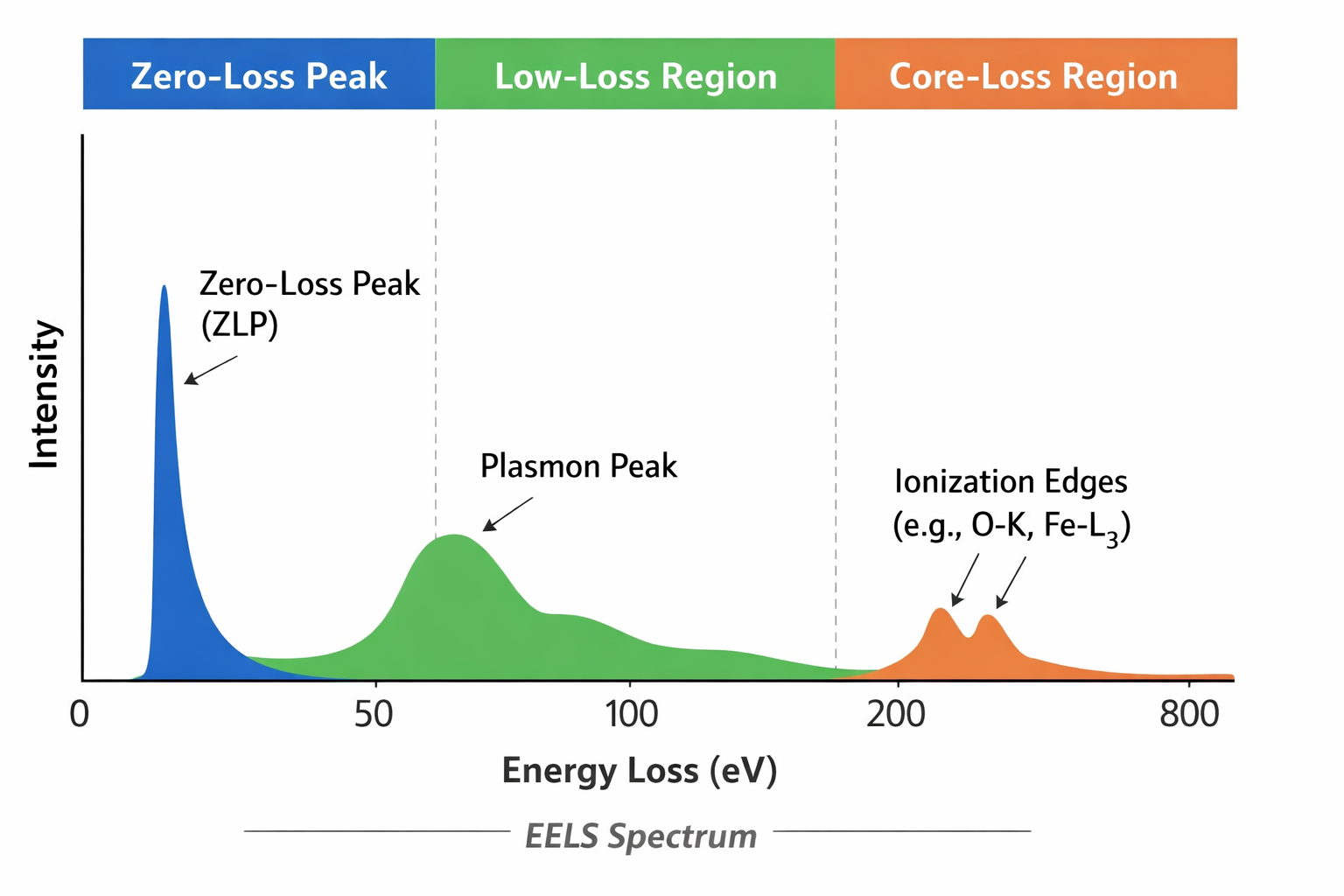

TEM에서 사용하는 EELS는 전자가 시편을 통과하면서 에너지를 잃는 양을 기반으로 구성됩니다. 이를 통해 화학 조성, 결합 구조, 산화수 등 다양한 정보를 얻을 수 있습니다. EELS 스펙트럼은 일반적으로 세 가지 주요 영역으로 나뉩니다. 첫 번째는 Zero-Loss Peak(ZLP) 영역으로, 거의 에너지를 잃지 않은 전자들이 형성하는 높은 피크이며, 분석의 기준점 역할을 합니다. 두 번째는 Low-loss 영역(대략 0–50/100 eV)으로, 플라즈몬, 밴드갭, 진동 정보가 포함되어 있어 전자구조 해석에 유용합니다. 세 번째는 Core-loss 영역으로, 원소 고유의 ionization edge(K/L/M)가 나타나며, ELNES를 통해 산화 상태, 배위 구조를 파악할 수 있습니다. 특히 ELNES(Energy-Loss Near Edge Structure)는 각 원소의 고유한 미세 구조를 담고 있어 '화학 지문'과 같은 역할을 합니다. 이 영역에서는 피크의 위치, 상대 강도, edge onset 등을 분석하여 산화수나 결합상태를 추정할 수 있습니다. 분석의 정밀도를 높이기 위해서는 시편 두께, ZLP 정렬, 장비 분산 설정 등 다양한 요소를 적절히 제어해야 합니다.
EELS 분석 시 실전 세팅과 실수 피하기
EELS를 통해 신뢰할 수 있는 데이터를 얻기 위해선, 실험 조건을 정밀하게 설정하는 것이 핵심입니다. 가장 중요한 요소는 시편 두께입니다. 얇은 시편은 다중 산란(plural scattering)을 줄이고 ELNES의 미세구조를 명확하게 보여줍니다. 두꺼운 시편은 신호가 뭉개지며 정량성도 떨어질 수 있으므로, low-loss 영역의 log-ratio 방법을 활용해 두께를 먼저 진단하는 것이 좋습니다. 분산(dispersion)은 에지 해석 정밀도에 직접적인 영향을 줍니다. 지나치게 큰 분산은 ELNES 피크를 왜곡시킬 수 있고, dwell time(노출 시간)은 SNR(신호대잡음비)와 빔 대미지 사이의 균형을 고려해야 합니다. 또한, 수렴각과 수집각 설정은 STEM-EELS 분석의 정량성과 해석 난이도에 큰 영향을 미치므로 장비 조건에 따라 최적점을 찾아야 합니다. 에너지 드리프트는 장시간 맵핑에서 자주 발생하는 문제입니다. 이를 방지하기 위해서는 ZLP 위치를 기준으로 정렬하거나, 장비가 지원하는 경우 low-loss와 core-loss를 동시에 측정하는 기능을 활용하면 효과적입니다.
ELNES 해석의 전략과 최신 트렌드
ELNES 해석은 단순히 피크를 확인하는 것 이상의 작업입니다. 같은 원소라 하더라도 시편의 화학상태, 산화수, 배위 구조에 따라 스펙트럼이 달라지기 때문입니다. 일반적인 워크플로우는 전처리 → 배경 제거 → edge 정량화 → ELNES 비교의 단계를 따릅니다. 특히 배경 피팅은 core-loss 해석의 정확도를 결정짓는 중요한 요소이며, 보통 power-law 함수를 이용한 pre-edge fitting이 기본입니다. 정량 분석에서는 적절한 integration window를 설정하고, 기준 단면적과 비교하여 원소 비율을 산출합니다. ELNES 해석에서는 가능한 한 reference 스펙트럼과 동일한 분석 조건을 맞추는 것이 정확도를 높이는 데 큰 도움이 됩니다. 최근에는 Monochromated STEM-EELS의 도입으로 meV급 분해능을 확보하며 진동(phonon), 저에너지 여기 해석이 가능해지고 있습니다. 또한, 머신러닝 기반의 ELNES 데이터베이스 비교가 활발히 이루어지며, 자동화된 해석 플랫폼 구축도 진행 중입니다. 이처럼 EELS는 더 이상 복잡한 실험실 기술이 아닌, 재현성과 신뢰도를 갖춘 실전 분석 도구로 자리 잡고 있습니다.
EELS를 통해 실질적인 분석 결과를 얻으려면 다음 네 가지가 핵심입니다. 1) 얇은 시편 확보, 2) ZLP 위치 정렬 및 드리프트 관리, 3) 배경 피팅 정밀도 확보, 4) 신뢰 가능한 표준(reference) 스펙트럼과 비교. 이 네 가지를 꾸준히 실천하면 EELS는 복잡하지만 실용적인 고급 분석 수단으로, 실제 연구와 산업에서 탁월한 결과를 만들어 줄 수 있습니다.
