전자현미경 관찰 중 “처음과 이미지가 달라졌다”, “시간이 지날수록 구조가 흐려진다”는 경험은 흔하다. 많은 경우 이는 장비 이상이 아니라 전자빔이 시료에 남긴 흔적이다. 이 글에서는 전자빔이 시료를 손상시키는 근본적인 이유를 정리하고, 실제 이미지가 어떻게 변하는지를 중심으로 Beam damage의 개념을 설명한다. 빔 손상을 이해하면 이미지 해석의 신뢰도와 분석 전략이 함께 달라진다.
전자빔과 시료의 상호작용: 이미지를 얻는 대가
전자현미경 이미지는 전자빔이 시료와 상호작용하면서 발생하는 다양한 신호를 수집해 만들어진다. 즉, 이미지를 본다는 것은 전자빔이 시료에 에너지를 전달하고 있다는 의미이기도 하다. 이 에너지가 충분히 낮다면 구조 변화 없이 정보만 얻을 수 있지만, 일정 수준을 넘어서면 시료는 더 이상 단순한 관찰 대상이 아니라 변화가 진행 중인 물질이 된다.

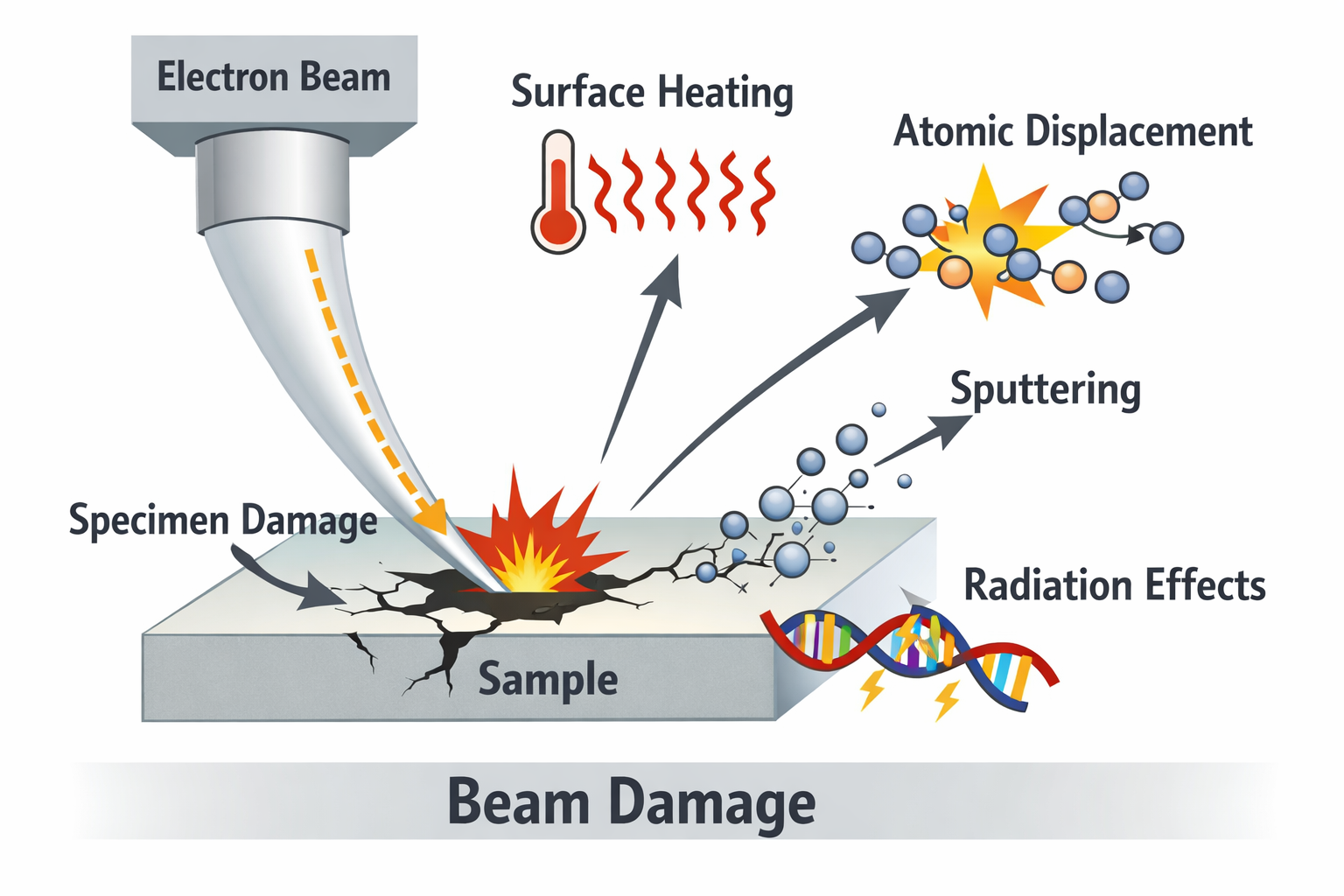

전자빔은 빛과 달리 질량을 가진 입자다. 시료에 도달한 전자는 원자와 직접 충돌하며 에너지를 전달하고, 이 과정에서 열이 발생하고 화학 결합이 끊어지거나 원자가 이동한다. 따라서 Beam damage는 특정 분석 모드의 부작용이 아니라, 전자현미경 관찰 전반에 내재된 기본적인 물리 현상이다. 이미지를 해석할 때는 관찰 중 발생한 변화가 장비 조건 문제인지, 시료 자체의 변화인지를 구분하는 시각이 중요하다.
열 손상과 방사분해
전자빔이 시료에 에너지를 전달하면 국소적인 온도 상승이 발생한다. 열전도성이 낮은 재료에서는 이 열이 빠져나가지 못하고 시료 내부에 축적된다. 폴리머, 유기물, 바이오 시료는 이러한 영향에 특히 민감하다.
이미지에서는 콘트라스트가 서서히 약해지고, 미세 구조의 경계가 둥글게 변형되는 형태로 나타난다. 동일 위치를 계속 관찰할수록 이미지가 미묘하게 달라지며, 다시 돌아가도 초기 상태로 복원되지 않는다. 이 단계에서 포커스 문제로 오해해 조건을 조정하면, 실제로는 손상이 더 가속되는 경우가 많다.
Knock-on damage와 원자 이탈
고가속전압 TEM 조건에서는 전자와 원자 사이의 직접 충돌이 중요한 손상 메커니즘이 된다. 전자가 원자의 결합 에너지보다 큰 운동 에너지를 전달하면, 원자는 제자리를 벗어나 시료 밖으로 튀어나가게 된다. 이를 Knock-on damage라고 한다.
그래핀, CNT, 2차원 재료처럼 얇고 결합 에너지가 상대적으로 낮은 시료에서 이 현상은 특히 두드러진다. HR-TEM 관찰 초반에는 선명하던 lattice fringe가 관찰을 지속할수록 점점 흐트러지고, 결정성이 서서히 무너지는 형태로 나타난다. 이 변화는 한 장의 이미지에서는 잘 드러나지 않지만, 시간에 따른 비교를 통해 분명하게 인지할 수 있다.
화학적·조성 변화
전자빔은 구조 변화뿐 아니라 화학 결합 상태에도 영향을 준다. 빔 조사로 인해 특정 원소가 선택적으로 날아가거나, 산화·환원 상태가 변하면서 시료의 조성이 달라질 수 있다. 이러한 현상은 산화물, 배터리 재료, 복합 재료에서 자주 관찰된다.
EDS나 EELS 분석에서는 신호를 얻기 위해 빔을 오래 조사할수록 데이터 품질은 좋아지지만, 동시에 시료는 점점 원래 상태에서 멀어진다. 이로 인해 분석 결과가 실제 상태가 아닌 ‘빔에 의해 변형된 상태’를 반영하는 문제가 발생할 수 있다.
왜 어떤 시료는 유독 빔에 약할까?
Beam damage 민감도는 시료의 결합 에너지, 두께, 열전도성, 전도성과 밀접하게 관련된다. 결합 에너지가 낮을수록 전자 충돌에 의해 쉽게 깨지며, 시료가 얇을수록 전달된 에너지를 분산시키기 어렵다.
또한 열전도성이 낮은 재료는 국소 과열이 쉽게 발생하고, 비전도성 시료는 차징 현상까지 더해져 손상이 가속된다. 이 때문에 금속 벌크 시료는 비교적 안정적인 반면, 폴리머, 바이오 시료, 2D 재료는 훨씬 낮은 빔 조건에서도 빠르게 이미지 변화가 나타난다.
Beam damage를 관리하는 이미지 해석 전략
Beam damage를 완전히 없애는 것은 불가능하지만, 관리하는 것은 가능하다. 관찰 목적에 맞게 필요한 정보만 얻고 불필요한 조사 시간을 줄이는 것이 가장 중요하다. 가속전압, 빔 전류, 스폿 사이즈는 항상 분석 목표에 맞게 설정해야 한다.
저선량(low dose) 관찰 전략을 사용하고, 동일 위치를 반복 관찰하지 않는 것만으로도 이미지 신뢰도는 크게 향상된다. 좋은 이미지는 오래 본 이미지가 아니라, 변형되기 전에 얻은 이미지라는 점을 인식하는 것이 핵심이다.
전자현미경에서 Beam damage는 예외적인 문제가 아니라 이미지를 얻기 위해 항상 고려해야 하는 기본 조건이다. 전자빔은 정보를 제공하는 동시에 시료를 변화시키는 힘을 가진다. 손상이 언제 시작되는지를 이해하고 그 이전에서 해석을 멈출 수 있을 때, 전자현미경 이미지는 비로소 신뢰할 수 있는 데이터가 된다.
