전자현미경으로 관찰하다 보면 같은 시료, 같은 위치, 같은 조건이라고 생각했는데도 시간이 지나면서 이미지가 달라지는 경험을 하게 된다. 처음에는 선명하던 구조가 흐려지고, 대비가 바뀌며, 심지어 패턴 자체가 달라 보이기도 한다. 이러한 변화는 장비 이상이 아니라 전자현미경 관찰 과정에서 필연적으로 발생하는 여러 물리적 현상이 누적된 결과다. 이 글에서는 시간이 지남에 따라 이미지가 변하는 대표적인 원인들을 이미지 해석 관점에서 정리한다.
가장 흔한 오해: “장비가 불안정한 걸까?”
이미지가 변하면 많은 사용자가 가장 먼저 장비 상태를 의심한다. 하지만 정상적으로 안정화된 TEM에서, 시간에 따른 이미지 변화의 상당 부분은 장비 문제가 아니라 시료 자체의 변화이거나 전자빔과 시료의 상호작용이 누적된 결과다.
전자현미경에서 중요한 관점은 “같은 시료를 계속 본다”는 행위가 실제로는 같은 시료를 그대로 유지하지 않는 과정이라는 점이다. 관찰이 지속되는 동안 전자빔은 계속 에너지를 전달하고, 시료는 그 영향을 받아 서서히 다른 상태로 이동한다.
전자빔 누적으로 인한 시료 변화
가장 근본적인 원인은 전자빔 조사량의 누적이다. 전자빔은 이미지를 만드는 동시에 시료에 에너지를 전달한다. 시간이 지날수록 이 에너지는 누적되고, 시료는 원래 상태에서 점점 벗어난다.
이미지에서는 콘트라스트가 점점 약해지고, 결정 경계가 흐려지며, 미세 구조가 둥글어지거나 사라지는 변화가 나타난다. 특히 얇은 TEM 시편이나 빔에 민감한 재료에서는 수십 초에서 수분 이내에도 눈에 띄는 변화가 발생한다. 이러한 변화는 포커스 문제처럼 보일 수 있지만, 실제로는 시료 구조 자체가 변형되고 있다는 신호다.
국소 가열과 구조 이완
전자빔 조사로 발생하는 국소 가열은 시료의 미세 구조를 서서히 재배열시킨다. 이 과정은 즉각적인 파괴가 아니라, 이미지 특성이 천천히 변하는 형태로 나타난다.
초기에는 거칠게 보이던 구조가 점점 매끄러워지거나, 내부 응력이 완화되면서 대비 패턴이 달라질 수 있다. 경우에 따라서는 미세한 결함이나 공극이 사라진 것처럼 보이기도 한다. 이는 이미지가 좋아진 것이 아니라, 시료가 전자빔에 의해 재구성되고 있는 과정일 수 있다.
오염(Contamination) 축적
관찰 시간이 길어질수록 이미지가 어두워지거나, 특정 위치에 검은 얼룩 같은 대비가 생긴다면 오염 축적을 의심해야 한다. TEM 챔버 내부의 잔류 탄화수소가 전자빔에 의해 분해되면서, 조사된 영역에 탄소 오염층으로 쌓이기 때문이다.
이 현상은 빔을 쏜 위치에만 국소적으로 발생하고, 시간이 지날수록 대비가 점점 강해지며, 포커스를 바꿔도 형태가 유지된다는 특징을 가진다. 이는 시료 구조 변화가 아니라 시료 위에 새로운 물질이 형성되는 현상이다.

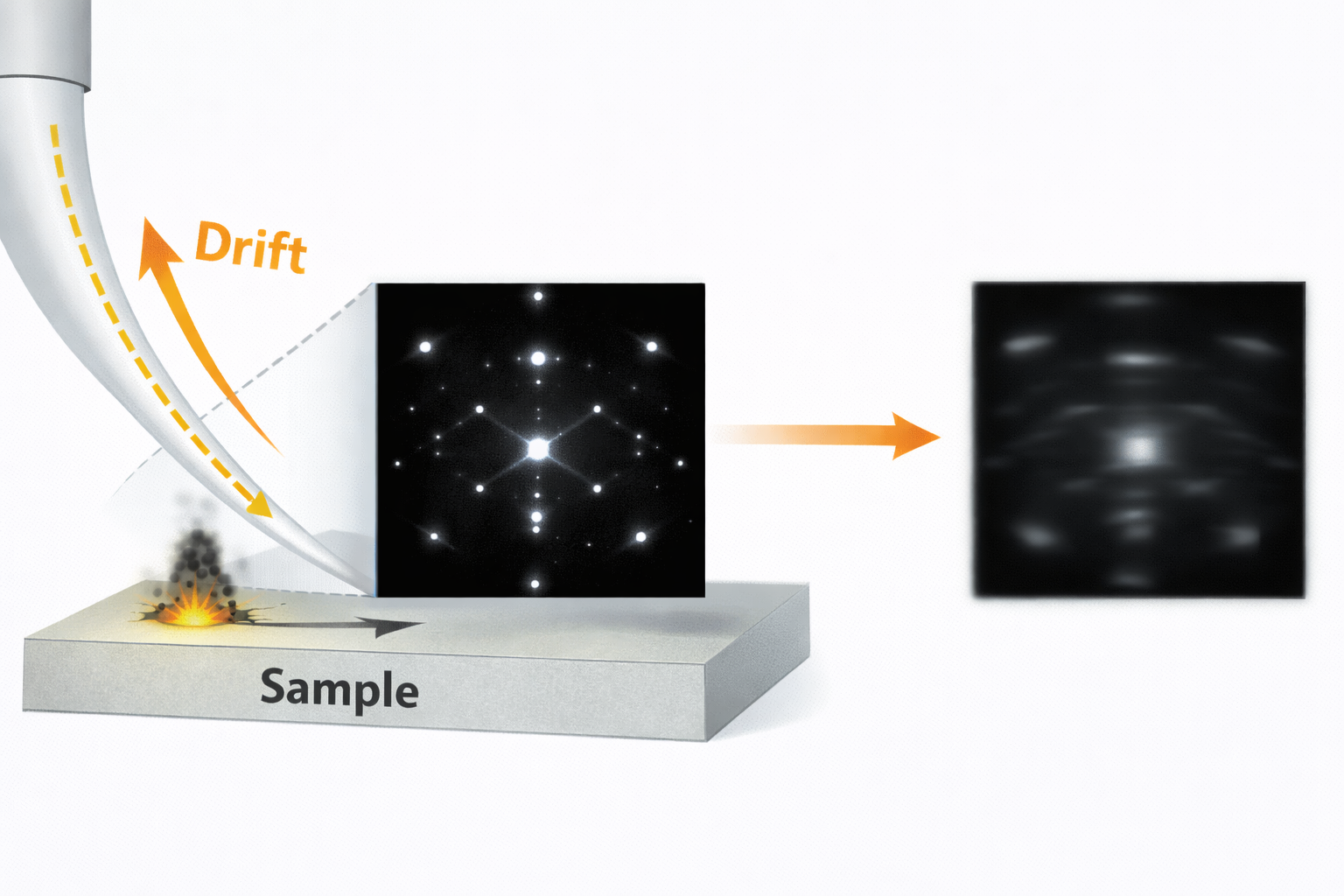

드리프트와 시료 지지체의 미세 이동
이미지가 달라 보이는 또 다른 이유는 시료 자체의 미세 이동이다. 열 안정화가 충분하지 않거나, 홀더와 그리드가 완전히 안정되지 않은 상태에서는 매우 작은 드리프트가 발생한다.
이 경우 이미지에서는 패턴이 한 방향으로 흐려지거나, 프레임 평균을 할수록 오히려 이미지가 더 나빠지는 현상이 나타난다. 짧은 노출에서는 비교적 선명하지만, 노출 시간이 길어질수록 구조가 번져 보이는 것이 특징이다. 시료가 변한 것이 아니라 같은 구조를 계속 다른 위치에서 보고 있는 상황에 가깝다.
정렬 상태와 관찰 조건의 미세 변화
고배율, 고해상도 관찰에서는 렌즈 전류나 포커스 조건의 아주 작은 변화도 이미지에 크게 반영된다. 시간이 지나면서 이러한 조건이 완벽하게 동일하게 유지되지 않으면, 격자 간격이 달라 보이거나 콘트라스트 반전이 발생할 수 있다.
이 경우 시료가 변했다고 느낄 수 있지만, 실제로는 관찰 조건이 동일하게 유지되지 않은 결과다. 따라서 이미지 변화의 원인을 판단할 때는 시료 변화와 조건 변화를 함께 고려해야 한다.
이미지가 변할 때 가져야 할 핵심 관점
전자현미경 관찰에서 시간은 중립적인 변수가 아니다. 시간은 곧 전자빔 누적량, 열전달, 오염 축적, 기계적 안정화 과정을 의미한다.
따라서 이미지가 달라졌을 때 중요한 질문은 “무엇이 잘못됐을까?”가 아니라, “이 시간 동안 어떤 물리적 과정이 누적되었을까?”이다. 이 관점을 가지면 이미지 변화는 혼란이 아니라 해석 가능한 정보가 된다.
같은 시료인데 시간이 지나면 이미지가 달라지는 것은 전자현미경 관찰에서는 매우 정상적인 현상이다. 전자빔은 정보를 제공하는 동시에 시료를 변화시키며, 관찰 시간은 그 변화를 누적시킨다. 이 사실을 이해하는 순간, 사용자는 같은 이미지를 유지하려는 단계에서 벗어나 변화를 관리하며 필요한 정보를 선별하는 사용자로 한 단계 성장하게 된다.
