전자현미경을 처음 사용할 때 가장 먼저 조절하게 되는 파라미터 중 하나가 바로 가속전압이다. 많은 사용자들은 가속전압을 높이면 이미지가 더 선명해지고 해상도가 좋아질 것이라고 직관적으로 생각한다. 그러나 실제 전자현미경 실무에서는 가속전압이 이미지 품질에 미치는 영향이 훨씬 복합적이다. 가속전압은 단순한 해상도 조절 값이 아니라, 전자와 시료의 상호작용 깊이, 콘트라스트 형성 방식, 시료 손상 가능성까지 동시에 결정하는 핵심 변수다. 이 글에서는 가속전압이 이미지에 어떤 방식으로 작용하는지 해상도, 콘트라스트, 시료 손상 관점에서 차근차근 정리해 본다.
가속전압과 전자-시료 상호작용의 변화
가속전압은 전자총에서 방출된 전자가 시료에 도달할 때 가지는 에너지를 결정한다. 전압이 높아질수록 전자의 운동 에너지는 증가하고, 시료 내부로 더 깊이 침투하게 된다. 이로 인해 전자와 시료 사이에서 발생하는 상호작용의 위치와 범위가 달라진다.

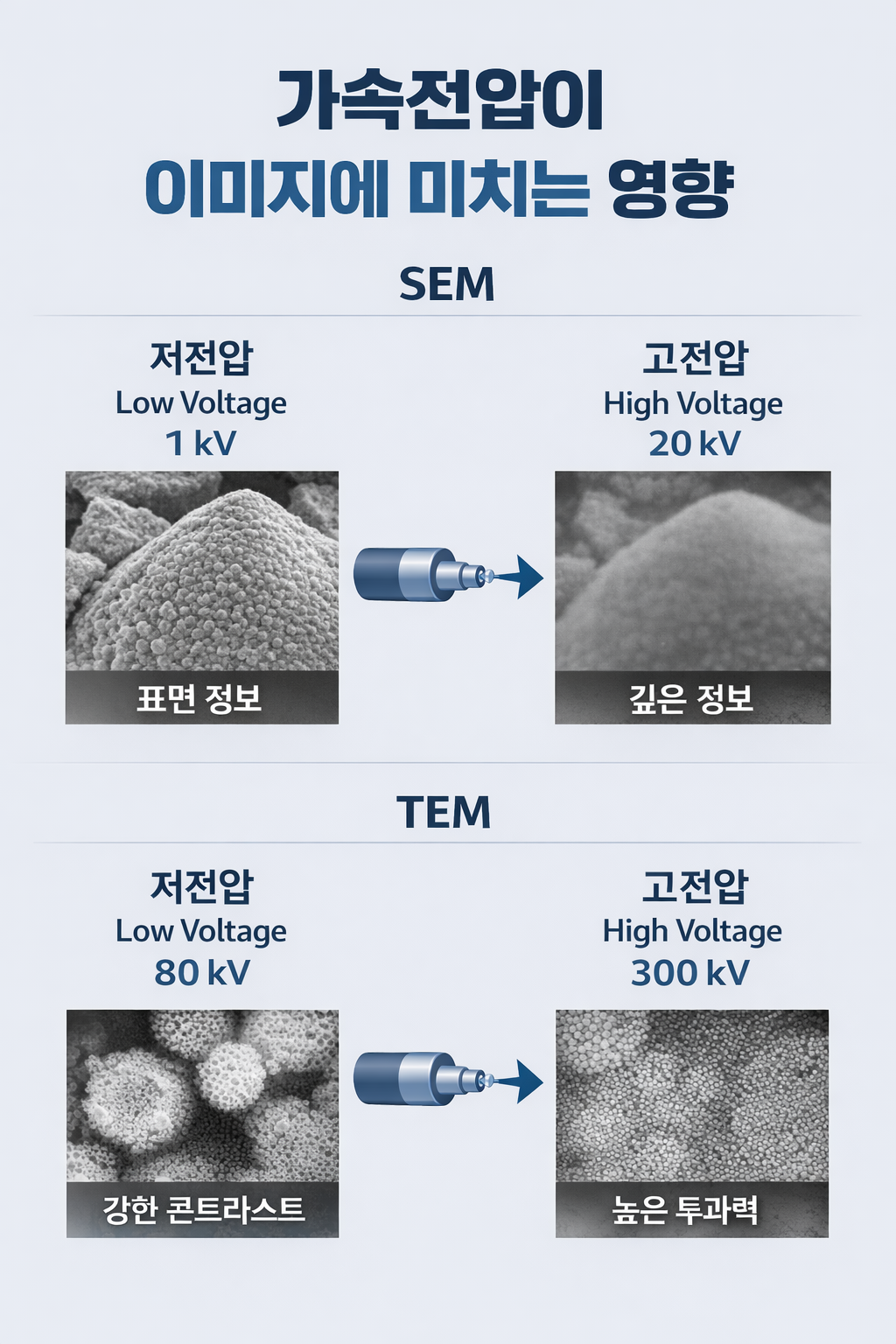

SEM에서는 가속전압이 높아질수록 상호작용 부피(interaction volume)가 커지면서, 시료 내부에서 발생한 신호의 비중이 증가한다. 반대로 저전압에서는 상호작용이 주로 표면 근처에서 일어나기 때문에, 표면 형상이나 얇은 층 구조에 대한 정보가 강조된다. 즉, 가속전압은 단순히 이미지의 선명도를 조절하는 값이 아니라, 이미지에 반영되는 정보의 깊이를 조절하는 변수라고 볼 수 있다.
TEM에서도 유사한 개념이 적용된다. 고전압에서는 전자의 투과력이 증가해 두꺼운 시료를 관찰하기 쉬워지지만, 전자 산란 확률이 감소하면서 콘트라스트가 약해질 수 있다. 반대로 저전압에서는 산란이 증가해 콘트라스트는 좋아질 수 있지만, 투과 조건이 까다로워지고 시료 두께에 대한 제약이 커진다.
가속전압과 해상도의 관계: 항상 비례하지는 않는다
이론적으로 가속전압이 높아지면 전자의 드브로이 파장이 짧아져 더 작은 구조를 구분할 수 있다. 이 때문에 고전압이 곧 고해상도라는 인식이 널리 퍼져 있다. 하지만 실제 전자현미경 이미지의 해상도는 전자 파장뿐만 아니라 렌즈 수차, 빔 직경, 시료 상태, 검출 신호의 특성 등 여러 요소가 함께 작용한 결과다.
SEM의 경우, 고전압에서 상호작용 부피가 커지면 미세한 표면 구조에서 발생한 신호가 내부에서 발생한 신호와 섞이게 된다. 이로 인해 에지(edge)가 둔해지고, 미세 패턴이 흐릿해 보이는 현상이 나타날 수 있다. 반대로 저전압에서는 상호작용 영역이 얕아져 표면 디테일이 더 또렷하게 표현되는 경우가 많다.
TEM에서도 고전압이 항상 해상도를 개선해 주지는 않는다. 특정 재료나 얇은 시료에서는 중간 전압 영역에서 오히려 최적의 콘트라스트와 정보 전달이 이루어지는 경우가 많다. 따라서 해상도를 이유로 무조건 전압을 올리는 접근은 실제 이미지 품질을 떨어뜨릴 가능성도 함께 내포하고 있다.
가속전압이 콘트라스트에 미치는 영향
가속전압은 이미지 콘트라스트에도 직접적인 영향을 준다. SEM에서 저전압 조건에서는 SE(secondary electron) 신호의 비중이 커져 표면 형상 콘트라스트가 강조된다. 반면 고전압에서는 BSE(backscattered electron) 신호와 X-ray 발생 효율이 증가하면서 조성 콘트라스트와 분석 신호가 강화된다.
TEM에서는 전압이 높아질수록 전자의 산란 각도가 작아지고, 결과적으로 질량-두께 콘트라스트가 감소하는 경향이 있다. 이는 특히 경량 원소로 이루어진 시료에서 두드러지며, 고전압 조건에서는 구조는 보이지만 콘트라스트가 밋밋해 보이는 이미지를 얻는 경우도 많다.
이처럼 가속전압은 보이는가 안 보이는가의 문제가 아니라, 어떤 콘트라스트가 강조되는가를 결정하는 중요한 요소다.
가속전압과 시료 손상, 그리고 이미지 안정성
가속전압이 높아질수록 시료에 전달되는 에너지도 증가한다. 이는 금속이나 무기 재료에서는 큰 문제가 되지 않는 경우가 많지만, 폴리머, 바이오 시료, 배터리 소재, 저유전율 물질과 같이 빔에 민감한 재료에서는 심각한 시료 손상으로 이어질 수 있다.
SEM에서는 고전압에서 열 손상이나 차징 현상이 심화될 수 있으며, TEM에서는 고전압 조건에서 knock-on damage로 인해 원자 단위의 구조 변화가 발생할 수 있다. 이러한 손상은 이미지 콘트라스트 변화나 드리프트 증가로 나타나며, 장시간 관찰 시 결과의 신뢰도를 크게 떨어뜨린다.
반대로 저전압 조건은 시료 손상을 줄이고 차징을 완화하는 데 유리하지만, 신호량 감소와 노이즈 증가라는 한계를 함께 가진다. 따라서 가속전압 선택은 이미지 품질과 시료 보호 사이의 균형을 잡는 과정이라고 볼 수 있다.
목적 중심의 가속전압 선택이 중요하다
가속전압을 설정할 때 가장 중요한 질문은 얼마까지 올릴 수 있는가가 아니라, 지금 무엇을 보고 싶은가이다. 표면 형상과 미세 패턴이 중요한지, 내부 구조와 조성이 중요한지, 단순 관찰인지 정량 분석인지에 따라 최적의 전압은 달라진다.
저전압은 표면 정보와 시료 안정성에 강점이 있고, 고전압은 투과력과 분석 신호에 강점이 있다. 이 특성을 이해한 상태에서 전압을 선택하면, 같은 장비로도 훨씬 일관되고 재현성 높은 이미지를 얻을 수 있다.
결론
가속전압은 전자현미경 이미지의 해상도, 콘트라스트, 신호 특성, 시료 손상에 동시에 영향을 미치는 핵심 파라미터다. 전압을 높이거나 낮추는 선택은 단순한 좋고 나쁨의 문제가 아니라, 얻고자 하는 정보의 종류를 바꾸는 결정에 가깝다. 가속전압의 물리적 의미와 이미지 변화의 방향성을 이해하고 나면, 전자현미경 세팅은 더 이상 감이 아니라 논리적인 선택의 영역이 된다.
